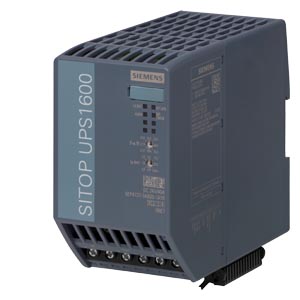

Siemens 6EP4137-3AB00-1AY0 ситема автоматизации

Name: Siemens 6EP4137-3AB00-1AY0 ситема автоматизации
Brand: Siemens
Price: 62351 RUB
Availability: InStock

SITOP UPS1600 40A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/40 A

Купить 6EP41373AB001AY0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 62351 руб.

Технические характеристики 6EP41373AB001AY0

SITOP UPS1600/DC/DC24B/40A/USB

SITOP UPS1600 40A USB БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 V ВЫХОД: DC 24 V/40 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6EP4137-3AB00-1AY0

вход

напряжение питания при постоянном токе ном. значение

24 V

входное напряжение при постоянном токе

21 ... 29 V

регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию

21,5 V

регулируемый порог срабатывания по напряжению для буферного подключения

21 ... 25 V; регулировка: пост. ток 21 В, 21,5 В, 22 В, 22,5 В, 23 В, 24 В, 25 В или с помощью ПО

входной ток при ном. значении входного напряжения 24 В ном. значение

46 A; при макс. токе зарядки (5 A)

память

тип аккумулятора

с аккумуляторными батареями

исполнение буферизации отключения сети

Область регулирования с помощью поворотного кодового переключателя: 0,5 мин, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, макс. буферное время, или с помощью ПО

выход

выходное напряжение

● в штатном режиме при постоянном токе ном. значение

24 V

● в буферном режиме при постоянном токе ном. значение

24 V

формула выходного напряжения

Ue - ок. 0,2 В

время задержки пуска типичный

60 ms

время нарастания напряжения выходного напряжения типичный

60 ms

выходное напряжение в буферном режиме при постоянном токе

18,5 ... 27 V

выходной ток

● ном. значение

40 A

● в штатном режиме

0 ... 120 A

● в буферном режиме

0 ... 120 A

пиковый ток

120 A

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Ограничение до 3 x Inenn для 30 мс/мин; проводность 1,5 x Inenn для 5 сек/мин

зарядный ток

0,1 A, 5 A

КПД

КПД [%]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

98,5 %

● при работе от аккумулятора типичный

98,5 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

15 W

● при работе от аккумулятора типичный

15 W

отдаваемая активная мощность типичный

960 W

защита и контроль

функция изделия

● защита от перемены полярности аккумулятора

Да

● защита от перемены полярности входного напряжения

Да

исполнение индикатора

● для штатного режима работы

Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока

● для буферного режима

буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт

интерфейсы

компонент изделия интерфейс ПК

Да

функция изделия функция связи

Да

исполнение интерфейса

USB

безопасность

гальваническая развязка между входом и выходом

Нет

класс защиты оборудования

класс III

степень защиты IP

IP20

стандарт

● для излучения помех

EN 55022 класс B

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259

● маркировка UKCA

Да

● допуск EAC

Да

вид сертификации сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

330 515 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● ATEX

Нет

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Да

● Det Norske Veritas (DNV)

Да

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

407,7 kg

● в процессе производства

26,7 kg

● при эксплуатации

380,3 kg

● по истечении срока службы

0,49 kg

окружающие условия

окружающая температура

● при эксплуатации

-25 ... +70 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

24 В постоянного тока: 2 винтовых зажима для 0,5 ... 16 мм²/20 ... 6 AWG

● на выходе

24 В постоянного тока: 2 винтовых зажима для 0,5 ... 16 мм²/20 ... 6 AWG

● для аккумуляторного блока

24 В постоянного тока: 2 винтовых зажима для 0,5 ... 16 мм²/20 ... 6 AWG

● для цепи оперативного тока и сообщений о состоянии

14 винтовых зажимов для 0,2 ... 1,5 мм²/24 ... 16 AWG

механические характеристики

ширина × высота × глубина корпуса

70 × 139 × 150 mm

монтажная ширина × монтажная высота

70 mm × 239 mm

необходимое расстояние

● вверху

50 mm

● внизу

50 mm

● слева

0 mm

● справа

0 mm

вид креплений

защёлкивается на профильной шине EN 60715 35x7,5/15

● монтаж на DIN-рейку

Да

● монтаж на профильной шине для S7

Нет

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,65 kg

принадлежности

электрические принадлежности

Аккумуляторный модуль

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-сайт: Industry Mall

https://mall.industry.siemens.com

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-страницу: источники питания

https://siemens.com/sitop

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-05
eClass	12	27-04-07-05
eClass	9.1	27-04-07-05
eClass	9	27-04-07-05
eClass	8	27-04-06-90
eClass	7.1	27-04-06-90
eClass	6	27-04-06-90
ETIM	10	EC000382
ETIM	9	EC000382
ETIM	8	EC000382
ETIM	7	EC000382
IDEA	4	4149
UNSPSC	15	39-12-10-11
