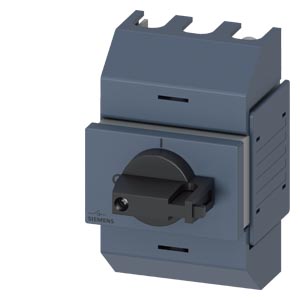

Siemens 3KD0332-2KG20-3 Выключатель нагрузки
Разъединитель 63A, типоразмер 01, 3-пол.фронт.управл.мех. центр Complete unit with direct operating mechanism gray рамочные клеммы
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Выключатели-разъединители SENTRON 3KD
- Siemens 3KD0332-2KG20-3 Выключатель нагрузки
Технические характеристики 3KD03322KG203
|
|
выключатель-разъединитель 63 А, типоразм. 01, 3-пол. фронтальный привод, средний комлектное устройство с прямым приводом серого цвета рамочная клемма | |||||||||||||
| версия | ||||||||||||||
| торговая марка изделия | SENTRON | |||||||||||||
| наименование изделия | Выключатель нагрузки-разъединитель 3KD | |||||||||||||
| исполнение изделия | Переключатель | |||||||||||||
| исполнение индикатора для индикации коммутационного положения "ручной режим" | O–I | |||||||||||||
| конструкция исполнительного механизма | короткая ручка поворота | |||||||||||||
| исполнение коммутационного привода | Передний привод | |||||||||||||
| исполнение коммутационного привода электропривод | Нет | |||||||||||||
| Общие технические данные | ||||||||||||||
| число полюсов | 3 | |||||||||||||
| тип устройства | жесткий монтаж | |||||||||||||
| типоразмер выключателя-разъединителя | 01 | |||||||||||||
| механический ресурс (циклов) типичный | 100 000 | |||||||||||||
| электрический ресурс (циклов) | ||||||||||||||
| ● при AC-23 A при 690 В | 6 000 | |||||||||||||
| значение I2t | ||||||||||||||
| ● предохранителя при 400 В макс. допустимо | 24 000 A²·s | |||||||||||||
| положение коммутационного привода | посередине | |||||||||||||
| перенапряжение, в процентах относительно рабочего напряжения при переменном токе при 400, 500, 690 В при 50/60 Гц | 5 % | |||||||||||||
| категория перенапряжения | III | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| напряжение | ||||||||||||||
| напряжение развязки | ||||||||||||||
| ● расчетное значение | 750 V | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 8 kV | |||||||||||||
| ном. ток предохранителя предохранителя при 400 В макс. допустимо | 7 000 A | |||||||||||||
| напряжение питания | ||||||||||||||
| рабочее напряжение при переменном токе расчетное значение | 415 V | |||||||||||||
| класс защиты | ||||||||||||||
| степень защиты IP | IP10 | |||||||||||||
| степень защиты IP | ||||||||||||||
| ● при замкнутом переключателе с накладкой или крышкой кабельного наконечника | IP10 | |||||||||||||
| ● с лицевой стороны | IP40 | |||||||||||||
| рассеивание | ||||||||||||||
| мощность потерь [Вт] | ||||||||||||||
| ● при расчетном обычном тепловом токе на каждый полюс | 4,5 W | |||||||||||||
| ● при расчетном обычном тепловом токе на каждое устройство | 4,5 W | |||||||||||||
| ● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 4,5 W | |||||||||||||
| Главная цепь | ||||||||||||||
| рабочий ток расчетное значение | 63 A | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| число подключенных размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число подключенных замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число подключенных переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| пригодность | ||||||||||||||
| пригодность к использованию главный выключатель | Да | |||||||||||||
| пригодность к использованию выключатель-разъединитель | Да | |||||||||||||
| пригодность к использованию аварийный выключатель | Нет | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| пригодность к использованию согласно МЭК 62626-1 защитный выключатель | Нет | |||||||||||||
| пригодность к использованию ремонтный выключатель | Да | |||||||||||||
| Подробнее | ||||||||||||||
| комплектация изделия блокировка | Да | |||||||||||||
| компонент изделия | ||||||||||||||
| ● сигнализатор срабатывания | Нет | |||||||||||||
| ● расцепитель напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения с опережающим контактом | Нет | |||||||||||||
| дополнение изделия вспомогательный выключатель | Да | |||||||||||||
| дополнение изделия опциональный электропривод | Нет | |||||||||||||
| дополнение изделия опциональный расцепитель напряжения | Нет | |||||||||||||
| короткое замыкание | ||||||||||||||
| включающая способность при коротком замыкании (Icm) для выключателя-разъединителя | ||||||||||||||
| ● без плавкой вставки расчетное значение мин. | 1,8 kA | |||||||||||||
| условный ток короткого замыкания (Icc) при защите предохранителем со стороны сети при 400 В с помощью предохранителя gG расчетное значение | 50 kA | |||||||||||||
| связи | ||||||||||||||
| вид подключаемых сечений проводов для медного провода | ||||||||||||||
| ● однопроводной | 1 x (2,5–35) мм² | |||||||||||||
| ● тонкопроволочный с концевой заделкой кабеля | 1 x (2,5–16) мм² | |||||||||||||
| ● многопроводной | 1 x (2,5–5) мм² | |||||||||||||
| исполнение электрического соединения для главной цепи | рамная клемма | |||||||||||||
| Механическая конструкция | ||||||||||||||
| высота | 100 mm | |||||||||||||
| ширина | 63 mm | |||||||||||||
| глубина | 92 mm | |||||||||||||
| вид креплений | Винтовое крепление и крепление на DIN-рейку 35 мм | |||||||||||||
| вид креплений | ||||||||||||||
| ● фронтальный монтаж с креплением в 4 отверстия | Нет | |||||||||||||
| ● фронтальный монтаж с центральным креплением | Нет | |||||||||||||
| ● шинный монтаж | Да | |||||||||||||
| монтажное положение | любой | |||||||||||||
| Масса нетто ME | 350 g | |||||||||||||
| условия окружающей среды | ||||||||||||||
| окружающая температура при эксплуатации | ||||||||||||||
| ● мин. | -5 °C | |||||||||||||
| ● макс. | 40 °C | |||||||||||||
| окружающая температура при хранении | ||||||||||||||
| ● мин. | -25 °C | |||||||||||||
| ● макс. | 55 °C | |||||||||||||
| Сертификаты | ||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 09.07.2025 | |||||||||||||
|
Дата
13.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
