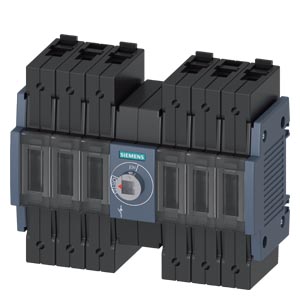

    3KD1660-2ME20-0 Выключатели-разъединители SENTRON

    выключатель 3KD1660-2ME20-0

    SWITCH DISCONNECTOR 16A, SIZE 1, 6-POLE DC FRONT DRIVE CENTER BASIC UNIT WITHOUT HANDLE BOX TERMINAL

    Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.

    Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..

    Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.

    Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.

    Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.

    Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.

    Пример применения Siemens 3KD16602ME200

    Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD1660-2ME20-0

    Технические характеристики 3KD16602ME200

    SWITCH DISCONNECTOR 16A, SIZE 1, 6-POLE DC FRONT DRIVE CENTER BASIC UNIT WITHOUT HANDLE BOX TERMINAL
    версия
    Фирменное название продукта SENTRON
    Исполнение индикации / для индикации положения включения поворотного привода муфты двери ВКЛ.-ВЫКЛ.
    Исполнение элемента приведения в действие без
    Исполнение коммутационного привода / Привод двигателя нет
    Общие технические данные
    Число полюсов 6
    Конструктивное исполнение прибора жесткий монтаж
    электрический срок службы (коммутационные циклы)
    при DC-21 A / при 1000 В 1 500
    Силовой выключатель / основной тип 3KD1
    Механический срок службы (коммутационные циклы) / типовое 15 000
    Категория перенапряжения III
    напряжение
    рабочее напряжение / при расположении токопроводов в ряд
    при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание 1200 / 6
    Напряжение изоляции
    при степени загрязнения 2 / при постоянном токе / расчетное значение V 1 250
    при степени загрязнения 3 / при постоянном токе / расчетное значение V 1 000
    Прочность по отношению к импульсному напряжению / расчетное значение kV 8
    класс защиты
    Степень защиты IP IP20
    Степень защиты IP
    с лицевой стороны IP20
    рассеивание
    Мощность потерь [Вт]
    при обычном термическом расчетном токе / на полюс W 0,2
    электричество
    Ток длительной нагрузки
    расчетное значение A 16
    при 40 °C / расчетное значение A 16
    при 45 / расчетное значение A 16
    при 50 °C / расчетное значение A 16
    при 55 °C / расчетное значение A 16
    при 60 °C / расчетное значение A 16
    при 65 / расчетное значение A 16
    при 70 °C / расчетное значение A 16
    Ток длительной нагрузки / при постоянном токе / расчетное значение A 16
    Устойчивость при кратковременном токе (Icw)
    при постоянном токе / при 1200 В / ограничена до 1 с / расчетное значение kA 3
    Вспомогательный контур
    Количество подключенных размыкающих контактов / для вспомогательных контактов 0
    Количество подключенных замыкающих контактов / для вспомогательных контактов 0
    Количество подключенных переключающих контактов / для вспомогательных контактов 0
    Количество переключающих контактов / для вспомогательных контактов 4
    Количество размыкающих контактов / для вспомогательных контактов 0
    Количество замыкающих контактов / для вспомогательных контактов 0
    пригодность
    Пригодность к использованию
    главный выключатель да
    выключатель нагрузки да
    Аварийный выключатель да
    Защитный выключатель да
    ремонтный выключатель да
    Подробнее
    Характеристики продукта / Блокировка нет
    Компонент продукта
    сигнализатор срабатывания нет
    Расцепитель напряжения нет
    Расцепитель пониженного напряжения нет
    расцепитель нулевого напряжения с опережающим контактом нет
    Расширение продукта
    Вспомогательный выключатель да
    дополнительно
    — Привод двигателя нет
    — Расцепитель напряжения нет
    короткое замыкание
    Включающая способность короткозамкнутого тока (Icm)
    для силового разъединителя / при 1200 В / без защитной вставки / расчетное значение / минимально kA 4,3
    связи
    Вид подключаемых поперечных сечений проводов / при гибком контактном рельсе 2x (0,8 x 9 мм)
    Исполнение электрического подключения
    для главной электрической цепи Рамочная клемма
    Механическая конструкция
    Высота mm 119
    Ширина mm 148
    Глубина mm 68
    Монтажное положение любой
    Вид крепления Монтаж на полу и монтаж защелкиванием на монтажной шине 35 мм
    Вид крепления
    передний монтаж с креплением на 4 отверстиях нет
    передний монтаж с центральным креплением нет
    монтаж на шине да
    вес-нетто g 1 200
    условия окружающей среды
    Температура окружающей среды
    во время эксплуатации / минимально °C -25
    во время эксплуатации / максимальное °C 70
    во время хранения / минимально °C -50
    во время хранения / максимальное °C 80
    Сертификаты
    Условное обозначение
    согласно DIN EN 61346-2 Q
    согласно DIN EN 81346-2 Q
    Дополнительная информация
    3KD16602ME200
    3KD16602ME200
    3KD16602ME200
    последнее изменение: 04.07.2016

    Техническая документация по 3KD16602ME200
