    3KD3440-2NE10-0 Выключатели-разъединители SENTRON

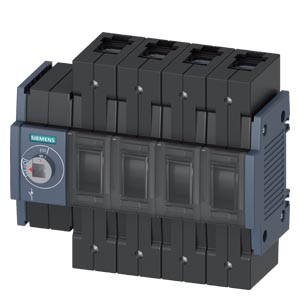

    выключатель 3KD3440-2NE10-0

    ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 160A, ТР.2, 4-ПОЛ ФРОНТ.УПР. СЛЕВА БАЗ.БЛОК БЕЗ РУЧКИ РАМОЧНЫЕ КЛЕММЫ

    Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.

    Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..

    Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.

    Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.

    Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.

    Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.

    Пример применения Siemens 3KD34402NE100

    Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD3440-2NE10-0

    Технические характеристики 3KD34402NE100

    SWITCH-DISCONNECTOR 160A, FRAME SIZE 2, 4-POLE FRONT OPERATING LEFT BASIC UNIT WITHOUT HANDLE BOX TERMINAL
    версия
    Фирменное название продукта SENTRON
    Исполнение индикации / для индикации положения включения поворотного привода муфты двери ВКЛ.-ВЫКЛ.
    Исполнение элемента приведения в действие без
    Исполнение коммутационного привода / Привод двигателя нет
    Общие технические данные
    Число полюсов 4
    Конструктивное исполнение прибора жесткий монтаж
    электрический срок службы (коммутационные циклы)
    при AC-23 A / при 690 В / при 50/60 Гц 1 500
    при DC-23 A / при 440 В 1 000
    Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное A·s 135 600
    Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное A·s 135 600
    Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное A·s 178 300
    Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель aM / максимальное A·s 201 200
    Значение I2t / предохранителя / при 500 В / максимально допустимое A·s 223 005
    Значение I2t / предохранителя gG / при 690 В / максимально допустимое A·s 226 005
    Силовой выключатель / основной тип 3KD3
    Механический срок службы (коммутационные циклы) / типовое 15 000
    Категория перенапряжения III
    напряжение
    рабочее напряжение / при расположении токопроводов в ряд
    при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание 440 / 3
    Напряжение изоляции
    расчетное значение V 1 000
    Прочность по отношению к импульсному напряжению / расчетное значение kV 8
    Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц % 10
    класс защиты
    Степень защиты IP IP20
    Степень защиты IP
    с лицевой стороны IP20
    рассеивание
    Мощность потерь [Вт]
    при обычном термическом расчетном токе / на полюс W 7
    электричество
    Рабочий ток / при AC-21 A / при 400 В / максимальное A 160
    Рабочий ток / при AC-21 A / при 500 В / максимальное A 160
    Рабочий ток / при AC-21 A / при 690 В / максимальное A 160
    Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное A 160
    Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное A 160
    Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное A 160
    Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное A 160
    Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное A 160
    Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное A 125
    Ток длительной нагрузки
    расчетное значение A 160
    при 40 °C / расчетное значение A 160
    при 45 / расчетное значение A 160
    при 50 °C / расчетное значение A 160
    при 55 °C / расчетное значение A 160
    при 60 °C / расчетное значение A 160
    при 65 / расчетное значение A 160
    при 70 °C / расчетное значение A 160
    Ток длительной нагрузки / при постоянном токе / расчетное значение A 160
    Проходящий ток / предохранителя / при 500 В / максимально допустимое A 18 005
    Проходящий ток / предохранителя gG / при 690 В / максимально допустимое A 16 005
    Проходящий ток / при закрытом переключателе
    при 690 В / при использовании комбинации выключателя + предохранитель aM / максимально допустимое A 17 600
    при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое A 18 700
    для комбинации выключатель + предохранитель / при 400 В / максимально допустимое A 17 900
    для комбинации выключатель + предохранитель / при 500 В / максимально допустимое A 17 900
    Устойчивость при кратковременном токе (Icw)
    ограничена до 1 с / расчетное значение kA 4
    при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение kA 4
    Главная цепь
    Эксплуатационная мощность
    при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение kW 90
    при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение kW 110
    при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение kW 110
    рабочее напряжение
    при переменном токе / при 50/60 Гц / расчетное значение V 690
    Вспомогательный контур
    Количество подключенных размыкающих контактов / для вспомогательных контактов 0
    Количество подключенных замыкающих контактов / для вспомогательных контактов 0
    Количество подключенных переключающих контактов / для вспомогательных контактов 0
    Количество переключающих контактов / для вспомогательных контактов 4
    Количество размыкающих контактов / для вспомогательных контактов 0
    Количество замыкающих контактов / для вспомогательных контактов 0
    пригодность
    Пригодность к использованию
    главный выключатель да
    выключатель нагрузки да
    Аварийный выключатель нет
    Защитный выключатель да
    ремонтный выключатель да
    Подробнее
    Характеристики продукта / Блокировка нет
    Компонент продукта
    сигнализатор срабатывания нет
    Расцепитель напряжения нет
    Расцепитель пониженного напряжения нет
    расцепитель нулевого напряжения с опережающим контактом нет
    Расширение продукта
    Вспомогательный выключатель да
    дополнительно
    — Привод двигателя нет
    — Расцепитель напряжения нет
    короткое замыкание
    Включающая способность короткозамкнутого тока (Icm)
    для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально kA 12
    для силового разъединителя / без защитной вставки / расчетное значение / минимально kA 12
    Условный ток короткого замыкания / при защите предохранителем со стороны сети / при 500 В / посредством предохранителя gG / расчетное значение kA 100
    связи
    Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный 1x (10 ... 70 мм)
    Исполнение электрического подключения
    для главной электрической цепи Рамочная клемма
    Механическая конструкция
    Высота mm 126
    Ширина mm 148
    Глубина mm 68
    Монтажное положение любой
    Вид крепления Монтаж на полу и монтаж защелкиванием на монтажной шине 35 мм
    Вид крепления
    передний монтаж с креплением на 4 отверстиях нет
    передний монтаж с центральным креплением нет
    монтаж на шине да
    вес-нетто g 1 200
    условия окружающей среды
    Степень загрязнения 3
    Температура окружающей среды
    во время эксплуатации / минимально °C -25
    во время эксплуатации / максимальное °C 70
    во время хранения / минимально °C -50
    во время хранения / максимальное °C 80
    Сертификаты
    Условное обозначение
    согласно DIN EN 61346-2 Q
    согласно DIN EN 81346-2 Q
    Дополнительная информация
    3KD34402NE100
    3KD34402NE100
    3KD34402NE100
    последнее изменение: 06.06.2016
