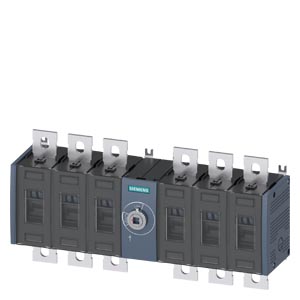

Siemens 3KD4060-0PE20-0 Выключатель нагрузки

Name: Siemens 3KD4060-0PE20-0 Выключатель нагрузки
Brand: Siemens
Price: 142315 RUB
Availability: InStock

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 1200V 315A 6P DC

Купить 3KD40600PE200 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 142315 руб.

Технические характеристики 3KD40600PE200

выключатель-разъединитель 315A, типоразм. 3 6-пол., DC фронтальный привод, средний базовое устройство без рукоятки плоский контакт

версия

торговая марка изделия

SENTRON

наименование изделия

Выключатель нагрузки-разъединитель 3KD

исполнение изделия

Переключатель пост. тока

исполнение индикатора для индикации коммутационного положения "дверной поворотный привод"

ВКЛ.-ВЫКЛ.

конструкция исполнительного механизма

Без рукоятки

исполнение коммутационного привода

Передний привод

исполнение коммутационного привода электропривод

Нет

Общие технические данные

число полюсов

тип устройства

жесткий монтаж

типоразмер выключателя-разъединителя

механический ресурс (циклов) типичный

15 000

электрический ресурс (циклов)

● при DC-21 A при 1000 В

200

положение коммутационного привода

За третьим полюсом

категория перенапряжения

напряжение

рабочее напряжение при расположении токопроводящих дорожек в ряд

● при степени загрязнения 2 при постоянном токе расчетное значение

1200 В/6

● при степени загрязнения 3 при постоянном токе расчетное значение

1200 B/6

напряжение развязки

● при степени загрязнения 2 при постоянном токе расчетное значение

1 250 V

● при степени загрязнения 3 при постоянном токе расчетное значение

1 250 V

выдерживаемое импульсное напряжение расчетное значение

12 kV

класс защиты

степень защиты IP

IP00

степень защиты IP

● при замкнутом переключателе с накладкой или крышкой кабельного наконечника

IP20

● с лицевой стороны

IP00

рассеивание

мощность потерь [Вт]

● при расчетном обычном тепловом токе на каждый полюс

10 W

● при расчетном обычном тепловом токе на каждое устройство

60 W

● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

10 W

Главная цепь

рабочий ток расчетное значение

315 A

Вспомогательный контур

число подключенных размыкающих контактов для вспомогательных контактов

число подключенных замыкающих контактов для вспомогательных контактов

число подключенных переключающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

пригодность

пригодность к использованию главный выключатель

Да

пригодность к использованию выключатель-разъединитель

Да

пригодность к использованию аварийный выключатель

Да

пригодность к использованию защитный выключатель

Да

пригодность к использованию согласно МЭК 62626-1 защитный выключатель

Нет

пригодность к использованию ремонтный выключатель

Да

Подробнее

комплектация изделия блокировка

Нет

компонент изделия

● сигнализатор срабатывания

Нет

● расцепитель напряжения

Нет

● расцепитель мин. напряжения

Нет

● расцепитель мин. напряжения с опережающим контактом

Нет

дополнение изделия вспомогательный выключатель

Да

дополнение изделия опциональный электропривод

Нет

дополнение изделия опциональный расцепитель напряжения

Нет

короткое замыкание

включающая способность при коротком замыкании (Icm) для выключателя-разъединителя

● при постоянном токе при 1200 В без плавкой вставки расчетное значение мин.

14,2 kA

связи

вид подключаемых сечений проводов для алюминиевого провода

● многопроводной с кабельным наконечником

1x (25 ... 240 мм²), 2x (25 ... 120 мм²)

вид подключаемых сечений проводов

● для медного шинопровода

'1x (30x10 мм²)

вид подключаемых сечений проводов для медного провода

● многопроводной с кабельным наконечником согласно DIN 46234

1 x (6–240 мм²), 2 x (6–150 мм²)

● многопроводной с кабельным наконечником согласно DIN 46235

1 x (16–185 мм²), 2 x (16–150 мм²)

исполнение электрического соединения для главной цепи

плоское соединение

Механическая конструкция

высота

164 mm

ширина

322 mm

глубина

94 mm

вид креплений

винтовое крепление

вид креплений

● фронтальный монтаж с креплением в 4 отверстия

Нет

● фронтальный монтаж с центральным креплением

Нет

● шинный монтаж

Нет

монтажное положение

любой

Масса нетто ME

4 840 g

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-25 °C

● макс.

70 °C

окружающая температура при хранении

● мин.

-50 °C

● макс.

80 °C

Сертификаты

справочный идентификатор согласно МЭК 81346-2:2009

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations	Environmental Confirmations			Confirmation
General Product Approval		Test Certificates	Maritime application		other
Miscellaneous		Type Test Certificates/Test Report			Miscellaneous
other
	Confirmation
