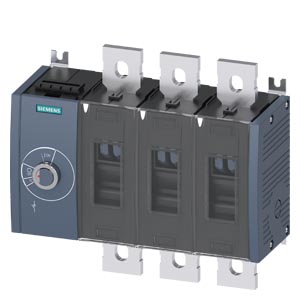

    3KD4634-0QE10-0 Выключатели-разъединители SENTRON

    выключатель 3KD4634-0QE10-0

    SWITCH DISCONNECTOR 630A, SIZE 4, 3-POLE LATERAL DRIVE LEFT BASIC UNIT WITHOUT HANDLE FLAT-TYPE TERMINAL

    Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.

    Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..

    Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.

    Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.

    Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.

    Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.

    Пример применения Siemens 3KD46340QE100

    Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD4634-0QE10-0

    Технические характеристики 3KD46340QE100

    td class="TECellBase TEFeaturesCell TEHiliteCell" aseparator="true" ahilite="false" colspan="2" style="padding-left:10px;font-weight:bold;">Исполнение электрического подключения
    SWITCH DISCONNECTOR 630A, SIZE 4, 3-POLE LATERAL DRIVE LEFT BASIC UNIT WITHOUT HANDLE FLAT-TYPE TERMINAL
    версия
    Фирменное название продукта SENTRON
    Исполнение индикации / для индикации положения включения поворотного привода муфты двери ВКЛ.-ВЫКЛ.
    Исполнение коммутационного привода / Привод двигателя нет
    Общие технические данные
    Число полюсов 3
    Конструктивное исполнение прибора жесткий монтаж
    электрический срок службы (коммутационные циклы)
    при AC-23 A / при 690 В / при 50/60 Гц 1 000
    при DC-23 A / при 440 В 1 000
    Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное 3 687 500 A·s
    Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное 3 687 500 A·s
    Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное 4 450 000 A·s
    Силовой выключатель / основной тип 3KD4
    Механический срок службы (коммутационные циклы) / типовое 8 000
    Категория перенапряжения IV
    напряжение
    Напряжение изоляции
    расчетное значение 1 000 V
    Прочность по отношению к импульсному напряжению / расчетное значение 12 kV
    Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц 10 %
    класс защиты
    Степень защиты IP IP00
    Степень защиты IP
    с лицевой стороны IP00
    рассеивание
    Мощность потерь [Вт]
    при обычном термическом расчетном токе / на полюс 22 W
    электричество
    Рабочий ток / при AC-21 A / при 400 В / максимальное 630 A
    Рабочий ток / при AC-21 A / при 500 В / максимальное 630 A
    Рабочий ток / при AC-21 A / при 690 В / максимальное 630 A
    Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное 630 A
    Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное 630 A
    Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное 630 A
    Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное 630 A
    Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное 630 A
    Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное 500 A
    Рабочий ток / при DC-23 A / при 440 В / расчетное значение / максимальное 630 / 3
    Рабочий ток / при DC-23 A / при 220 В / расчетное значение / максимальное 630 / 2
    Рабочий ток / при DC-22 A / при 440 В / расчетное значение / максимальное 630 / 3
    Рабочий ток / при DC-22 A / при 220 В / расчетное значение / максимальное 630 / 2
    Рабочий ток / при DC-21 A / при 440 В / расчетное значение / максимальное 630 / 3
    Рабочий ток / при DC-21 A / при 220 В / максимальное 630 / 2
    Ток длительной нагрузки
    расчетное значение 630 A
    при 40 °C / расчетное значение 630 A
    при 45 / расчетное значение 630 A
    при 50 °C / расчетное значение 630 A
    при 55 °C / расчетное значение 630 A
    при 60 °C / расчетное значение 630 A
    при 65 / расчетное значение 630 A
    при 70 °C / расчетное значение 630 A
    Ток длительной нагрузки / при постоянном токе / расчетное значение 630 A
    Проходящий ток / при закрытом переключателе
    при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое 54 500 A
    для комбинации выключатель + предохранитель / при 400 В / максимально допустимое 61 600 A
    для комбинации выключатель + предохранитель / при 500 В / максимально допустимое 61 600 A
    Устойчивость при кратковременном токе (Icw)
    ограничена до 1 с / расчетное значение 30 kA
    при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение 30 kA
    Главная цепь
    Эксплуатационная мощность
    при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение 355 kW
    при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение 400 kW
    при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение 500 kW
    рабочее напряжение
    при переменном токе / при 50/60 Гц / расчетное значение 690 V
    Вспомогательный контур
    Количество подключенных размыкающих контактов / для вспомогательных контактов 0
    Количество подключенных замыкающих контактов / для вспомогательных контактов 0
    Количество подключенных переключающих контактов / для вспомогательных контактов 0
    пригодность
    Пригодность к использованию
    главный выключатель да
    выключатель нагрузки да
    Аварийный выключатель да
    Защитный выключатель да
    ремонтный выключатель да
    Подробнее
    Характеристики продукта / Блокировка нет
    Компонент продукта
    сигнализатор срабатывания нет
    Расцепитель напряжения нет
    Расцепитель пониженного напряжения нет
    расцепитель нулевого напряжения с опережающим контактом нет
    Расширение продукта
    Вспомогательный выключатель да
    дополнительно
    — Привод двигателя нет
    — Расцепитель напряжения нет
    короткое замыкание
    Включающая способность короткозамкнутого тока (Icm)
    для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально 63 kA
    Условный ток короткого замыкания / при защите предохранителем со стороны сети
    при 500 В / посредством предохранителя gG / расчетное значение 100 kA
    связи
    для главной электрической цепи плоское соединение
    Механическая конструкция
    Высота 235 mm
    Ширина 271 mm
    Глубина 111,5 mm
    Монтажное положение любой
    Вид крепления винтовое крепление
    Вид крепления
    передний монтаж с креплением на 4 отверстиях нет
    передний монтаж с центральным креплением нет
    монтаж на шине нет
    вес-нетто 6 350 g
    условия окружающей среды
    Степень загрязнения 3
    Температура окружающей среды
    во время эксплуатации / минимально -25 °C
    во время эксплуатации / максимальное 70 °C
    во время хранения / минимально -50 °C
    во время хранения / максимальное 80 °C
    Сертификаты
    Условное обозначение
    согласно DIN EN 61346-2 Q
    согласно DIN EN 81346-2 Q
    Дополнительная информация
    3KD4634-0QE10-0
    3KD4634-0QE10-0
    3KD4634-0QE10-0
