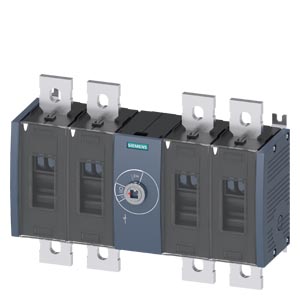

    3KD4840-0QE20-0 Выключатели-разъединители SENTRON

    выключатель 3KD4840-0QE20-0

    ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 800A, ТР.4, 4-ПОЛ ФРОНТ.УПР. ПО ЦЕНТРУ БАЗ.БЛОК БЕЗ РУЧКИ ПЛОСКИЕ КЛЕММЫ

    Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.

    Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..

    Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.

    Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.

    Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.

    Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.

    Пример применения Siemens 3KD48400QE200

    Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD4840-0QE20-0

    Технические характеристики 3KD48400QE200

    SWITCH-DISCONNECTOR 800A, FRAME SIZE 4, 4-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE FLAT TERMINAL
    версия
    Фирменное название продукта SENTRON
    Исполнение индикации / для индикации положения включения поворотного привода муфты двери ВКЛ.-ВЫКЛ.
    Исполнение элемента приведения в действие без
    Исполнение коммутационного привода / Привод двигателя нет
    Общие технические данные
    Число полюсов 4
    Конструктивное исполнение прибора жесткий монтаж
    электрический срок службы (коммутационные циклы)
    при AC-23 A / при 690 В / при 50/60 Гц 1 000
    при DC-23 A / при 440 В 500
    Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное A·s 7 471 700
    Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное A·s 7 471 700
    Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное A·s 10 300 000
    Значение I2t / предохранителя / при 500 В / максимально допустимое A·s 10 400 005
    Силовой выключатель / основной тип 3KD4
    Механический срок службы (коммутационные циклы) / типовое 8 000
    Категория перенапряжения IV
    напряжение
    рабочее напряжение / при расположении токопроводов в ряд
    при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание 440 / 3
    Напряжение изоляции
    расчетное значение V 1 000
    Прочность по отношению к импульсному напряжению / расчетное значение kV 12
    Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц % 10
    класс защиты
    Степень защиты IP IP00
    Степень защиты IP
    с лицевой стороны IP00
    рассеивание
    Мощность потерь [Вт]
    при обычном термическом расчетном токе / на полюс W 35
    электричество
    Рабочий ток / при AC-21 A / при 400 В / максимальное A 800
    Рабочий ток / при AC-21 A / при 500 В / максимальное A 800
    Рабочий ток / при AC-21 A / при 690 В / максимальное A 800
    Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное A 630
    Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное A 800
    Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное A 800
    Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное A 800
    Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное A 670
    Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное A 500
    Ток длительной нагрузки
    расчетное значение A 800
    при 40 °C / расчетное значение A 800
    при 45 / расчетное значение A 800
    при 50 °C / расчетное значение A 800
    при 55 °C / расчетное значение A 800
    при 60 °C / расчетное значение A 630
    при 65 / расчетное значение A 630
    при 70 °C / расчетное значение A 630
    Ток длительной нагрузки / при постоянном токе / расчетное значение A 800
    Проходящий ток / предохранителя / при 500 В / максимально допустимое A 70 816
    Проходящий ток / при закрытом переключателе
    при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое A 70 400
    для комбинации выключатель + предохранитель / при 400 В / максимально допустимое A 63 700
    для комбинации выключатель + предохранитель / при 500 В / максимально допустимое A 63 700
    Устойчивость при кратковременном токе (Icw)
    ограничена до 1 с / расчетное значение kA 30
    при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение kA 30
    Главная цепь
    Эксплуатационная мощность
    при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение kW 355
    при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение kW 400
    при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение kW 500
    рабочее напряжение
    при переменном токе / при 50/60 Гц / расчетное значение V 690
    Вспомогательный контур
    Количество подключенных размыкающих контактов / для вспомогательных контактов 0
    Количество подключенных замыкающих контактов / для вспомогательных контактов 0
    Количество подключенных переключающих контактов / для вспомогательных контактов 0
    Количество переключающих контактов / для вспомогательных контактов 0
    Количество размыкающих контактов / для вспомогательных контактов 8
    Количество замыкающих контактов / для вспомогательных контактов 8
    пригодность
    Пригодность к использованию
    главный выключатель да
    выключатель нагрузки да
    Аварийный выключатель нет
    Защитный выключатель да
    ремонтный выключатель да
    Подробнее
    Характеристики продукта / Блокировка нет
    Компонент продукта
    сигнализатор срабатывания нет
    Расцепитель напряжения нет
    Расцепитель пониженного напряжения нет
    расцепитель нулевого напряжения с опережающим контактом нет
    Расширение продукта
    Вспомогательный выключатель да
    дополнительно
    — Привод двигателя нет
    — Расцепитель напряжения нет
    короткое замыкание
    Включающая способность короткозамкнутого тока (Icm)
    для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально kA 63
    для силового разъединителя / без защитной вставки / расчетное значение / минимально kA 63
    Условный ток короткого замыкания / при защите предохранителем со стороны сети / при 500 В / посредством предохранителя gG / расчетное значение kA 65
    связи
    Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный / с кабельным наконечником / согласно DIN 46234 1x (25 ... 240 мм), 2x (25 ... 240 мм)
    Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный / с кабельным наконечником / согласно DIN 46235 1x (25 .. 240 мм), 2x (25 ... 240 мм)
    Исполнение электрического подключения
    для главной электрической цепи плоское соединение
    Механическая конструкция
    Высота mm 235
    Ширина mm 320
    Глубина mm 110
    Монтажное положение любой
    Вид крепления крепление на полу
    Вид крепления
    передний монтаж с креплением на 4 отверстиях нет
    передний монтаж с центральным креплением нет
    монтаж на шине нет
    вес-нетто g 8 900
    условия окружающей среды
    Степень загрязнения 3
    Температура окружающей среды
    во время эксплуатации / минимально °C -25
    во время эксплуатации / максимальное °C 70
    во время хранения / минимально °C -50
    во время хранения / максимальное °C 80
    Сертификаты
    Условное обозначение
    согласно DIN EN 61346-2 Q
    согласно DIN EN 81346-2 Q
    Дополнительная информация
    3KD48400QE200
    3KD48400QE200
    3KD48400QE200
    последнее изменение: 06.06.2016
