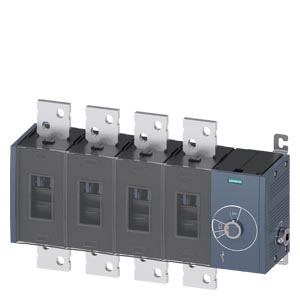

3KD5044-0RE40-0 Выключатели-разъединители SENTRON
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 1000A, ТР.5, 4-ПОЛ БОК.УПР. СПРАВА БАЗ.БЛОК БЕЗ РУЧКИ ПЛОСКИЕ КЛЕММЫ
Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.
Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..
Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.
Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.
Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.
Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.
Пример применения Siemens 3KD50440RE400
Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD5044-0RE40-0
Технические характеристики 3KD50440RE400
SWITCH-DISCONNECTOR 1000A, FRAME SIZE 5, 4-POLE SIDE OPERATING RIGHT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL | |||
версия | |||
Фирменное название продукта | SENTRON | ||
Наименование продукта | |||
Исполнение продукта | |||
Атмосферостойкость | |||
Тип исполнения | |||
Расчетная коммутационная способность Icn | |||
Исполнение индикации / для индикации положения включения ручной режим | |||
Исполнение индикации / для индикации положения включения поворотного привода муфты двери | ВКЛ.-ВЫКЛ. | ||
Исполнение элемента приведения в действие | без | ||
Исполнение ручки | |||
Исполнение коммутационного привода / Привод двигателя | нет | ||
Общие технические данные | |||
Число полюсов | 4 | ||
Конструктивное исполнение прибора | жесткий монтаж | ||
Типоразмер силового разъединителя | |||
Габаритные размеры автоматического выключателя | |||
электрический срок службы (коммутационные циклы) | |||
контактов / при 2 А / при AC-15 / при 230 В | |||
типовое | |||
при AC-1 / при 380/415 В / при 50/60 Гц | |||
при AC-3 / при 380/415 В / при 50/60 Гц | |||
при AC-3 / при 690 В / при 50/60 Гц | |||
при DC-21 A / при 1000 В | 100 | ||
при AC-23 A / при 690 В / при 50/60 Гц | 500 | ||
при DC-23 A / при 440 В | 500 | ||
Значение I2t / минимально | |||
Значение I2t / максимальное | |||
Значение I2t | |||
Значение I2t / при закрытом переключателе / максимально допустимое | |||
Значение I2t / при 690 В / при нормальном включении / максимальное | |||
Значение I2t / при 500 В / при нормальном включении / максимальное | |||
Значение I2t / при 400 В / при нормальном включении / максимальное | |||
Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное | A·s | 15 400 000 | |
Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное | A·s | 15 400 000 | |
Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное | |||
Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель aM / максимальное | |||
Значение I2t / предохранителя / при 415 В / максимально допустимое | |||
Значение I2t / предохранителя / при 500 В / максимально допустимое | A·s | 19 000 005 | |
Значение I2t / предохранителя gG / при 690 В / максимально допустимое | |||
Значение I2t / предохранителя aM / при 690 В / максимально допустимое | |||
Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 415 В / максимальное | |||
Силовой выключатель / основной тип | 3KD5 | ||
Механический срок службы (коммутационные циклы) / типовое | 6 000 | ||
Положение / коммутационного привода | |||
Категория перенапряжения | IV | ||
напряжение | |||
рабочее напряжение / при расположении токопроводов в ряд | |||
при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание | 440 / 3 | ||
при степени загрязнения 3 / при постоянном токе / расчетное значение / примечание | |||
Напряжение изоляции | |||
расчетное значение | V | 1 000 | |
при переменном токе / расчетное значение | |||
при постоянном токе / расчетное значение | |||
при однофазном режиме / при переменном токе / расчетное значение | |||
начальное значение / при переменном токе / расчетное значение | |||
при степени загрязнения 2 / при постоянном токе / расчетное значение | |||
при степени загрязнения 3 / при постоянном токе / расчетное значение | |||
при степени загрязнения 3 / расчетное значение | |||
Прочность по отношению к импульсному напряжению / расчетное значение | kV | 12 | |
Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц | % | 10 | |
Категория перенапряжения / согласно IEC 61010 | |||
класс защиты | |||
Степень защиты IP | IP00 | ||
Степень защиты IP | |||
при закрытом переключателе / с заслонкой или крышкой кабельного наконечника | |||
с лицевой стороны | IP00 | ||
рассеивание | |||
Мощность потерь [Вт] | |||
на N-полюсе / при расчетном токе / при переменном токе / во время эксплуатации | |||
при обычном термическом расчетном токе / на полюс | W | 47 | |
при обычном термическом расчетном токе / на устройство | |||
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | |||
максимальное | |||
Мощность потерь [ВА] / максимальное | |||
Мощность потерь [ВА] / электромагнитной катушки / в релейном приводе / расчетное значение | |||
Мощность потерь [ВА] / контакта / в релейном приводе / расчетное значение | |||
Мощность потерь [ВА] / электромагнитной катушки / при импульсе / расчетное значение | |||
Мощность потерь [Вт] / электромагнитной катушки / при импульсе / расчетное значение | |||
Мощность потерь [Вт] / при 16 A / на каждый контакт / расчетное значение | |||
электричество | |||
Расчетный рабочий ток Ie | |||
Рабочий ток / при AC-2 / при AC-3 / при 400 В / на замыкающий контакт / расчетное значение | |||
Рабочий ток / при AC-2 / при AC-3 / при 400 В / на размыкающий контакт / расчетное значение | |||
Рабочий ток / при AC-6b / при 690 В / при температуре окружающей среды 60 °C / расчетное значение | |||
Рабочий ток / при AC-6b / при 690 В / при температуре окружающей среды 40 °C / расчетное значение | |||
Рабочий ток / при AC-15 / при 12 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 12 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 600 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 600 В / расчетное значение | |||
Рабочий ток / при AC-43 / при 400 В / расчетное значение | |||
Рабочий ток / при AC-43 / при 500 В / расчетное значение | |||
Рабочий ток / при AC-43 / при 690 В / расчетное значение | |||
Рабочий ток / при AC-15 / расчетное значение | |||
Рабочий ток / при AC-15 / при 230 В / при 50 Гц / расчетное значение | |||
Рабочий ток / при AC-15 / при 230 В / при 60 Гц / расчетное значение | |||
Рабочий ток / при AC-15 / при 60 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 60 В / расчетное значение | |||
Рабочий ток / при AC-23 B / при 690 В / расчетное значение | |||
Рабочий ток / при AC-23 B / при 500 В / расчетное значение | |||
Рабочий ток / при AC-23 B / при 400 В / расчетное значение | |||
Рабочий ток / при AC-22 B / при 690 В / расчетное значение | |||
Рабочий ток / при AC-22 B / при 500 В / расчетное значение | |||
Рабочий ток / при AC-22 B / при 400 В / расчетное значение | |||
Рабочий ток / при AC-21 B / при 690 В / расчетное значение | |||
Рабочий ток / при AC-21 B / при 500 В / расчетное значение | |||
Рабочий ток / при AC-21 B / при 400 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 690 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 500 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 400 В / расчетное значение | |||
Рабочий ток / при AC-22 A / при 690 В / расчетное значение | |||
Рабочий ток / при AC-22 A / при 500 В / расчетное значение | |||
Рабочий ток / при AC-22 A / при 400 В / расчетное значение | |||
Рабочий ток / при AC-21 / при 690 В / расчетное значение | |||
Рабочий ток / при AC-21 / при 500 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 125 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 125 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 110 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 48 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 110 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 48 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 400 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 24 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 230 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 500 В / расчетное значение | |||
Рабочий ток / при AC-12 / при 500 В / расчетное значение | |||
Рабочий ток / при AC-1 / до 690 В / при температуре окружающей среды 60 °C / расчетное значение | |||
Рабочий ток / при AC-1 / до 690 В / при температуре окружающей среды 40 °C / расчетное значение | |||
Рабочий ток / при AC-12 / максимальное | |||
Рабочий ток / при AC-3 / при 690 В / расчетное значение | |||
Рабочий ток / при AC-3 / при 500 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 690 В / расчетное значение | |||
Рабочий ток/при АС-15/при 500 В/расчетное значение | |||
Рабочий ток / при AC-2 / при 400 В / расчетное значение | |||
Рабочий ток / при переменном токе / при 480 В / согласно UL 508 | |||
Рабочий ток / при AC-15 / при 24 В / расчетное значение | |||
Рабочий ток / при AC-21 / расчетное значение | |||
Рабочий ток / при AC-15 / при 230 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 400 В / расчетное значение | |||
Рабочий ток / при AC-1 / при 400 В / при температуре окружающей среды 60 °C / расчетное значение | |||
Рабочий ток / при AC-1 / при 400 В / при температуре окружающей среды 40 °C / расчетное значение | |||
Рабочий ток / при AC-4 / при 400 В / расчетное значение | |||
Рабочий ток / при AC-1 / при 400 В / расчетное значение | |||
Рабочий ток / при AC-51 / расчетное значение | |||
Рабочий ток / при AC-21 A / при 400 В / максимальное | A | 1 000 | |
Рабочий ток / при AC-21 A / при 500 В / максимальное | A | 1 000 | |
Рабочий ток / при AC-21 A / при 690 В / максимальное | A | 1 000 | |
Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | A | 800 | |
Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | A | 1 000 | |
Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | A | 1 000 | |
Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | A | 1 000 | |
Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | A | 800 | |
Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | A | 800 | |
Рабочий ток / при AC-3 / при 400 В / расчетное значение | |||
Рабочий ток / при переменном токе / при 400 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 440 В / при 50/60 Гц / расчетное значение / максимальное | |||
Рабочий ток / при AC-23 A / при 240 В / при 50/60 Гц / расчетное значение / максимальное | |||
Рабочий ток / при AC-22 A / при 440 В / при 50/60 Гц / расчетное значение / максимальное | |||
Рабочий ток / при AC-22 A / при 240 В / при 50/60 Гц / расчетное значение / максимальное | |||
Рабочий ток / при AC-15 / при 240 В / расчетное значение | |||
Рабочий ток / при AC-53a / при 400 В / при температуре окружающей среды 40 °C / расчетное значение | |||
Рабочий ток / при переменном токе / при 600 В / расчетное значение | |||
Рабочий ток / при AC-15 / при 120 В / расчетное значение | |||
Рабочий ток / при AC-21 A / при 240 В / расчетное значение | |||
Рабочий ток / при AC-21 A / при 440 В / расчетное значение | |||
Рабочий ток / при AC-22 A / при 240 В / расчетное значение | |||
Рабочий ток / при AC-22 A / при 440 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 240 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 440 В / расчетное значение | |||
Рабочий ток / при AC-3 / при 240 В / расчетное значение | |||
Рабочий ток / при AC-3 / при 440 В / расчетное значение | |||
Рабочий ток / при AC-1 / до 1000 В / при температуре окружающей среды 40 °C / расчетное значение | |||
Рабочий ток / при AC-1 / до 1000 В / при температуре окружающей среды 60 °C / расчетное значение | |||
Рабочий ток / при AC-3 / при 1000 В / расчетное значение | |||
Рабочий ток / при AC-21 A / при 415 В / расчетное значение | |||
Рабочий ток / при AC-21 B / при 415 В / расчетное значение | |||
Рабочий ток / при AC-22 A / при 415 В / расчетное значение | |||
Рабочий ток / при AC-22 B / при 415 В / расчетное значение | |||
Рабочий ток / при AC-23 A / при 415 В / расчетное значение | |||
Рабочий ток / при AC-23 B / при 415 В / расчетное значение | |||
Рабочий ток / при AC-31 A / при 415 В / расчетное значение | |||
Рабочий ток / при AC-31 B / при 415 В / расчетное значение | |||
Рабочий ток / при AC-32 A / при 415 В / расчетное значение | |||
Рабочий ток / при AC-32 B / при 415 В / расчетное значение | |||
Рабочий ток / при AC-33 B / при 415 В / расчетное значение | |||
Рабочий ток / при AC-33 iB / при 415 В / расчетное значение | |||
Рабочий ток / при AC-35 В / при 400 В / расчетное значение | |||
Рабочий ток / при переменном токе / при 230 В / номинальное значение | |||
Рабочий ток / при постоянном токе 22 A / при 750 В / расчетное значение / максимальный | |||
Рабочий ток / при DC-23 A / при 600 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 600 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 250 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 500 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 A / при 250 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 A / при 500 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-13 / при 12 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 12 В / расчетное значение | |||
Рабочий ток / при DC-23 B / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 B / при 240 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 B / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 B / при 240 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 B / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 B / при 240 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-3 / при DC-5 / при 220 В / расчетное значение | |||
Рабочий ток / при DC-3 / при DC-5 / при 600 В / расчетное значение | |||
Рабочий ток / при DC-3 / при DC-5 / при 750 В / расчетное значение | |||
Рабочий ток / при DC-3 / при DC-5 / при 1500 В / расчетное значение | |||
Рабочий ток / при DC-3 / при DC-5 / при 440 В / расчетное значение | |||
Рабочий ток / при постоянном токе / при рабочем напряжении / максимальное | |||
Рабочий ток / при DC-23 A / при 690 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 500 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 600 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 440 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 220 В / расчетное значение | |||
Рабочий ток / при DC-21 A / при 1000 В / расчетное значение | |||
Рабочий ток / при DC-21 A / при 750 В / расчетное значение | |||
Рабочий ток / при DC-21 A / при 600 В / расчетное значение | |||
Рабочий ток / при DC-21 A / при 440 В / расчетное значение | |||
Рабочий ток / при DC-21 A / при 220 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 400 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 400 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 500 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 500 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 400 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 230 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 230 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 440 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 600 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 600 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 440 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 220 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 60 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 60 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 220 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 110 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 48 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 110 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 48 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 125 В / расчетное значение | |||
Рабочий ток / при DC-12 / при 24 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 125 В / расчетное значение | |||
Рабочий ток / при DC-13 / при 24 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 600 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 A / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 A / при 220 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 600 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 220 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 1000 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 750 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 600 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 220 В / максимальное / примечание | |||
Рабочий ток / при DC-21 B / при 1000 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-12 / при 250 В / расчетное значение | |||
Рабочий ток / при DC-21 B / при 750 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 B / при 1200 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 B / при 600 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 800 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 1200 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 B / при 800 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 A / при 440 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-22 A / при 220 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-23 A / при 220 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-21 A / при 800 В / расчетное значение / максимальное | |||
Рабочий ток / при DC-13 / при 250 В / расчетное значение | |||
Рабочий ток / при DC-21 A / при 800 В / расчетное значение | |||
Рабочий ток / при DC-22 A / при 220 В / расчетное значение | |||
Рабочий ток / при DC-22 A / при 600 В / расчетное значение | |||
Рабочий ток / при DC-22 A / при 800 В / расчетное значение | |||
Рабочий ток / при DC-22 A / при 1000 В / расчетное значение | |||
Рабочий ток / при DC-22 A / при 440 В / расчетное значение | |||
Рабочий ток / при DC-23 A / при 220 В / расчетное значение | |||
Рабочий ток / при 45 / расчетное значение | |||
Рабочий ток / при подаче питания с одной стороны | |||
Ток длительной нагрузки | |||
расчетное значение | A | 1 000 | |
при 40 °C / расчетное значение | A | 1 000 | |
при 45 / расчетное значение | A | 1 000 | |
при 50 °C / расчетное значение | A | 1 000 | |
при 55 °C / расчетное значение | A | 1 000 | |
при 60 °C / расчетное значение | A | 1 000 | |
при 65 / расчетное значение | A | 1 000 | |
при 70 °C / расчетное значение | A | 1 000 | |
Ток длительной нагрузки / при постоянном токе / расчетное значение | A | 1 000 | |
Температура выхода из диапазона / для расчётного значения установившегося тока | |||
согласно UL 489 | |||
Эффективность регулировки яркости свечения электроламп / максимальное | |||
Проходящий ток / предохранителя / при 500 В / максимально допустимое | A | 95 216 | |
Проходящий ток / предохранителя gG / при 690 В / максимально допустимое | |||
Проходящий ток / предохранителя aM / при 690 В / максимально допустимое | |||
Проходящий ток / при закрытом переключателе | |||
при 690 В / при использовании комбинации выключателя + предохранитель aM / максимально допустимое | |||
при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое | |||
для комбинации выключатель + предохранитель / при 400 В / максимально допустимое | A | 95 900 | |
для комбинации выключатель + предохранитель / при 500 В / максимально допустимое | A | 95 900 | |
Проходящий ток / при нормальном включении / максимально допустимое | |||
Прямой ток / I2 t / максимально допустимый / категория применения | |||
переменный ток AC-21 А / при 400 B | |||
переменный ток AC-21 А / при 500 B | |||
переменный ток AC-21 В / при 400 B | |||
переменный ток AC-21 В / при 500 B | |||
переменный ток AC-22 А / при 400 B | |||
переменный ток AC-22 А / при 500 B | |||
переменный ток AC-22 В / при 400 B | |||
переменный ток AC-22 В / при 500 B | |||
Устойчивость при кратковременном токе (Icw) | |||
ограничена до 1 с / расчетное значение | kA | 50 | |
при постоянном токе / при 1000 В / ограничена до 1 с / расчетное значение | |||
при постоянном токе / при 1200 В / ограничена до 1 с / расчетное значение | |||
при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение | kA | 50 | |
Главная цепь | |||
Число полюсов / для главной электрической цепи | |||
Эксплуатационная мощность | |||
при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение | kW | 400 | |
при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение | kW | 560 | |
при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение | kW | 800 | |
при AC-3 / при 400 В / расчетное значение | |||
рабочее напряжение | |||
при переменном токе / при 50/60 Гц / расчетное значение | V | 690 | |
при постоянном токе / расчетное значение | |||
текущий контроль | |||
Управляющее напряжение питания | |||
при постоянном токе / расчетное значение / минимально | |||
при постоянном токе / расчетное значение / максимальное | |||
при переменном токе / при 50 Гц / расчетное значение / минимально | |||
при переменном токе / при 50 Гц / расчетное значение / максимальное | |||
при переменном токе / при 60 Гц / расчетное значение / минимально | |||
при переменном токе / при 60 Гц / расчетное значение / максимальное | |||
Вспомогательный контур | |||
Количество подключенных размыкающих контактов / для вспомогательных контактов | 0 | ||
Количество подключенных замыкающих контактов / для вспомогательных контактов | 0 | ||
Количество подключенных переключающих контактов / для вспомогательных контактов | 0 | ||
Количество переключающих контактов / для вспомогательных контактов | 0 | ||
Количество размыкающих контактов / для вспомогательных контактов | 8 | ||
включающийся без выдержки времени | |||
Количество замыкающих контактов / для вспомогательных контактов | 8 | ||
Рабочий ток / вспомогательных контактов | |||
при AC-15 / максимальное | |||
при DC-13 / максимальное | |||
пригодность | |||
Пригодность к использованию | |||
главный выключатель | да | ||
выключатель нагрузки | да | ||
Аварийный выключатель | нет | ||
Защитный выключатель | да | ||
ремонтный выключатель | да | ||
появление | |||
Подробнее | |||
Характеристики продукта / Блокировка | нет | ||
Компонент продукта | |||
сигнализатор срабатывания | нет | ||
Расцепитель напряжения | нет | ||
Расцепитель пониженного напряжения | нет | ||
расцепитель нулевого напряжения с опережающим контактом | нет | ||
Расширение продукта | |||
Вспомогательный выключатель | да | ||
дополнительно | |||
— Привод двигателя | нет | ||
— Расцепитель напряжения | нет | ||
короткое замыкание | |||
Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) / при 400 В / расчетное значение | |||
Включающая способность короткозамкнутого тока (Icm) | |||
при переменном токе / при 508 В / согласно UL 1067 / расчетное значение | |||
для силового разъединителя / при 1200 В / без защитной вставки / расчетное значение / минимально | |||
для силового разъеднителя / при переменном токе 415 В / без защитной вставки / согласно IEC 60947-3 / расчетное значение / минимально | |||
для силового разъединителя / при переменном токе 415 В / без защитной вставки / согласно IEC 60947-6-1 / расчетное значение / минимально | |||
для силового разъединителя / при переменном токе 690 В / без защитной вставки / согласно IEC 60947-3 / расчетное значение / минимально | |||
для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально | kA | 105 | |
для силового разъединителя / при постоянном токе / при 1000 В / без защитной вставки / расчетное значение / минимально | |||
для силового разъединителя / с защитной вставкой / расчетное значение / максимальное | |||
для силового разъединителя / без защитной вставки / расчетное значение / минимально | kA | 105 | |
для силового разъединителя / без защитной вставки / расчетное значение / максимальное | |||
Условный ток короткого замыкания / при защите предохранителем со стороны сети | |||
при 415 В / посредством предохранителя gG / согласно IEC 60947-3 / расчетное значение | |||
при 500 В / посредством предохранителя gG / расчетное значение | kA | 100 | |
связи | |||
Поперечное сечение подключаемого провода | |||
для главных контактов | |||
— одножильного или многожильного / минимально | |||
— одножильного или многожильного / максимальное | |||
— тонкопроволочный / с обработкой концов жил / минимально | |||
— тонкопроволочный / с обработкой концов жил / максимальное | |||
— многопроводный / минимально | |||
— многопроводный / максимальное | |||
для вспомогательных контактов | |||
— одножильного или многожильного / минимально | |||
— одножильного или многожильного / максимальное | |||
— тонкопроволочный / с обработкой концов жил / минимально | |||
— тонкопроволочный / с обработкой концов жил / максимальное | |||
Вид подключаемых поперечных сечений проводов | |||
Вид подключаемых поперечных сечений проводов / для подачи напряжения питания и измерительных сигналов / в зависимости от используемых наконечников кольцевого кабеля | |||
Вид подключаемых поперечных сечений проводов / для подачи напряжения питания и измерительных сигналов / при проводах AWG / в зависимости от используемых наконечников кольцевого кабеля | |||
Вид подключаемых поперечных сечений проводов / на цифровых входах / при проводах AWG / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на цифровых входах / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на цифровых входах / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / на цифровых выходах / при проводах AWG / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на цифровых выходах / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на цифровых выходах / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / на входах питающего напряжения / при проводах AWG / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на входах питающего напряжения / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на входах питающего напряжения / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / на измерительных входах напряжения / при проводах AWG / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на измерительных входах напряжения / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на измерительных входах напряжения / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / на измерительных входах тока / при проводах AWG / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на измерительных входах тока / однопроводный | |||
Вид подключаемых поперечных сечений проводов / на измерительных входах тока / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поеречных сечений проводов / при проводах AWG / для главных контактов | |||
Вид подключаемых поперечных сечений проводов / при проводах AWG / для вспомогательных контактов | |||
Вид подключаемых поперечных сечений проводов / при максимальном наружном диаметре используемого наконечника кольцевого кабеля | |||
Вид подключаемых поперечных сечений проводов / при минимальном внутреннем диаметре используемого наконечника кольцевого кабеля | |||
Вид подключаемых поперечных сечений проводов / пластинчатого проводника / максимальное | |||
Вид подключаемых поперечных сечений проводов / клеммы круглого проводника / многопроводный | |||
Вид подключаемых поперечных сечений проводов / для медного токопровода | 2x (60x10MM) | ||
Вид подключаемых поперечных сечений проводов / для алюминиевого провода / однопроводный | |||
Вид подключаемых поперечных сечений проводов / для медного провода / однопроводный | |||
Вид подключаемых поперечных сечений проводов / для медного провода / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / при гибком контактном рельсе | |||
Вид подключаемых поперечных сечений проводов / для алюминиевого провода / многопроводный | |||
Вид подключаемых поперечных сечений проводов / для алюминиевого провода / многопроводный / с кабельным наконечником | |||
Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный | |||
Вид подключаемых поперечных сечений проводов / для медного провода / многопроводны / с кабельным наконечником / согласно DIN 46234 | 1x (120 ... 240 мм), 2x (95 ... 240 мм) | ||
Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный / с кабельным наконечником / согласно DIN 46235 | 1x (120 ... 240 мм), 2x (95 ... 240 мм) | ||
Вид присоединяемого сечения провода / при комбинации "алюминиевый провод+выключатель" | |||
Вид подключаемых поперечных сечений проводов / для подключения плоской шины / минимально | |||
Вид подключаемых поперечных сечений проводов / для подключения плоской шины / максимальное | |||
Вид подключаемых поперечных сечений проводов / для главных контактов / при гибком контактном рельсе | |||
Вид подключаемых поперечных сечений проводов / для главных контактов / однопроводный | |||
Вид подключаемых поперечных сечений проводов / для главных контактов / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / для главных контактов / тонкопроволочный / без заделки концов кабеля | |||
Вид подключаемых поперечных сечений проводов / для главных контактов / многопроводный | |||
Вид подключаемых поперечных сечений проводов / для вспомогательных контактов / однопроводный | |||
Вид подключаемых поперечных сечений проводов / для вспомогательных контактов / тонкопроволочный / с обработкой концов жил | |||
Вид подключаемых поперечных сечений проводов / для вспомогательных контактов / тонкопроволочный / без заделки концов кабеля | |||
Вид подключаемых поперечных сечений проводов / для вспомогательных контактов / многопроводный | |||
Исполнение электрического подключения | |||
для главной электрической цепи | плоское соединение | ||
для вспомогательных цепей и цепей управления | |||
Механическая конструкция | |||
Высота | mm | 310 | |
Ширина | mm | 484,5 | |
Ширина | |||
примечание | |||
протягиваемой электрической шины / при 1 электрической шине / максимальное | |||
протягиваемой электрической шины / при 2 электрической шине / максимальное | |||
Глубина | mm | 154 | |
Монтажное положение | любой | ||
Вид крепления | крепление на полу | ||
Вид крепления | |||
передний монтаж с креплением на 4 отверстиях | нет | ||
передний монтаж с центральным креплением | нет | ||
монтаж на шине | нет | ||
соблюдаемое расстояние / при рядном монтаже | |||
сверху | |||
снизу | |||
сзади | |||
сбоку | |||
спереди | |||
соблюдаемое расстояние / до заземленных частей | |||
сверху | |||
снизу | |||
сзади | |||
сбоку | |||
спереди | |||
соблюдаемое расстояние / до находящихся под напряжением частей | |||
сверху | |||
снизу | |||
сзади | |||
сбоку | |||
спереди | |||
вес-нетто | g | 19 700 | |
условия окружающей среды | |||
Степень загрязнения | 3 | ||
Тип конструкции, объяснения | |||
Температура окружающей среды | |||
минимально | |||
максимальное | |||
во время эксплуатации / минимально | °C | -25 | |
во время эксплуатации / максимальное | °C | 70 | |
во время хранения / минимально | °C | -50 | |
во время хранения / максимальное | °C | 80 | |
Сертификаты | |||
Сертификат соответствия | |||
Сертификат соответствия / в качестве подтверждения соответствия ЕС | |||
Условное обозначение | |||
согласно DIN EN 61346-2 | Q | ||
согласно DIN EN 81346-2 | Q | ||
| |||
Дополнительная информация | |||
последнее изменение: | 08.07.2016 |
Техническая документация по 3KD50440RE400
- Каталог продукции «Выключатели-разъединители 3KD»
язык: RU, страниц: 96, размер: 13.23 Мб - Презентация «Новые выключатели-разъединители Siemens 3KD»
язык: RU, страниц: , размер: 5.16 Мб
Связанные документы
- Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC. Устройства для защиты, коммутации, измерений и контроля»
язык: RU, страниц: 338, размер: 11.62 Мб - Брошюра «SENTRON 3VL. Molded Case Circuit Breakers»
язык: EN, страниц: 3, размер: 967.77 Кб
Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
в течение 4 часов
