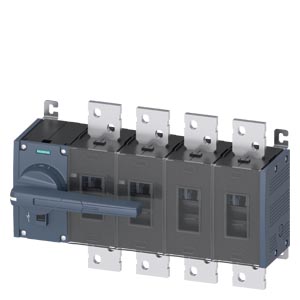

Siemens 3KD5642-0RE10-0 Выключатель нагрузки
Разъединитель 2000A, типоразмер 5, 4-пол.FRONT OPERATING LEFT COMPLETE ASSEMBLY DIRECT OPERATING MECHANISM GREY плоские клеммы
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Выключатели-разъединители SENTRON 3KD
- Siemens 3KD5642-0RE10-0 Выключатель нагрузки
Технические характеристики 3KD56420RE100
|
|
выключатель-разъединитель 2000A, типоразм. 5, 4-пол. фронтальный привод, левый комлектное устройство с прямым приводом серого цвета плоский контакт | |||||||||||||
| версия | ||||||||||||||
| торговая марка изделия | SENTRON | |||||||||||||
| наименование изделия | Выключатель нагрузки-разъединитель 3KD | |||||||||||||
| исполнение изделия | Переключатель | |||||||||||||
| исполнение индикатора для индикации коммутационного положения "ручной режим" | ТЕСТ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ | |||||||||||||
| конструкция исполнительного механизма | Длинная поворотная ручка | |||||||||||||
| исполнение коммутационного привода | Передний привод | |||||||||||||
| исполнение коммутационного привода электропривод | Нет | |||||||||||||
| Общие технические данные | ||||||||||||||
| число полюсов | 4 | |||||||||||||
| тип устройства | жесткий монтаж | |||||||||||||
| типоразмер выключателя-разъединителя | 5 | |||||||||||||
| механический ресурс (циклов) типичный | 8 000 | |||||||||||||
| электрический ресурс (циклов) | ||||||||||||||
| ● при DC-21 A при 1000 В | 100 | |||||||||||||
| ● при AC-23 A при 690 В | 500 | |||||||||||||
| ● при DC-23 A при 440 В | 500 | |||||||||||||
| значение I2t | ||||||||||||||
| ● при замкнутом переключателе при 1000 В при комбинации выключатель + предохранитель gG/aM SITOR макс. | 3 492 000 A²·s | |||||||||||||
| ● предохранителя при 500 В макс. допустимо | 38 000 000 A²·s | |||||||||||||
| ● предохранителя gG/aM SITOR при 1000 В макс. допустимо | 1 800 000 A²·s | |||||||||||||
| положение коммутационного привода | На левом конце | |||||||||||||
| перенапряжение, в процентах относительно рабочего напряжения при переменном токе при 400, 500, 690 В при 50/60 Гц | 10 % | |||||||||||||
| категория перенапряжения | IV | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| напряжение | ||||||||||||||
| рабочее напряжение при расположении токопроводящих дорожек в ряд | ||||||||||||||
| ● при степени загрязнения 2 при постоянном токе расчетное значение | 440 В/3 | |||||||||||||
| ● при степени загрязнения 3 при постоянном токе расчетное значение | 440 B/3 | |||||||||||||
| напряжение развязки | ||||||||||||||
| ● расчетное значение | 1 000 V | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 12 kV | |||||||||||||
| рабочий ток при AC-22 A при 1000 В макс. | 1 600 A | |||||||||||||
| ном. ток предохранителя предохранителя при 500 В макс. допустимо | 176 400 A | |||||||||||||
| ном. ток предохранителя предохранителя gG при 690 В макс. допустимо | 127 000 A | |||||||||||||
| напряжение питания | ||||||||||||||
| рабочее напряжение при переменном токе расчетное значение | 1 000 V | |||||||||||||
| класс защиты | ||||||||||||||
| степень защиты IP | IP00 | |||||||||||||
| степень защиты IP | ||||||||||||||
| ● при замкнутом переключателе с накладкой или крышкой кабельного наконечника | IP20 | |||||||||||||
| ● с лицевой стороны | IP00 | |||||||||||||
| рассеивание | ||||||||||||||
| мощность потерь [Вт] | ||||||||||||||
| ● при расчетном обычном тепловом токе на каждый полюс | 80 W | |||||||||||||
| ● при расчетном обычном тепловом токе на каждое устройство | 320 W | |||||||||||||
| ● при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 80 W | |||||||||||||
| Главная цепь | ||||||||||||||
| рабочая мощность | ||||||||||||||
| ● при AC-23 A при 500 В расчетное значение | 1 000 kW | |||||||||||||
| рабочий ток расчетное значение | 2 000 A | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| число подключенных размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число подключенных замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число подключенных переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 8 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 8 | |||||||||||||
| пригодность | ||||||||||||||
| пригодность к использованию главный выключатель | Да | |||||||||||||
| пригодность к использованию выключатель-разъединитель | Да | |||||||||||||
| пригодность к использованию аварийный выключатель | Нет | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| пригодность к использованию согласно МЭК 62626-1 защитный выключатель | Нет | |||||||||||||
| пригодность к использованию ремонтный выключатель | Да | |||||||||||||
| Подробнее | ||||||||||||||
| комплектация изделия блокировка | Да | |||||||||||||
| компонент изделия | ||||||||||||||
| ● сигнализатор срабатывания | Нет | |||||||||||||
| ● расцепитель напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения с опережающим контактом | Нет | |||||||||||||
| дополнение изделия вспомогательный выключатель | Да | |||||||||||||
| дополнение изделия опциональный электропривод | Нет | |||||||||||||
| дополнение изделия опциональный расцепитель напряжения | Нет | |||||||||||||
| короткое замыкание | ||||||||||||||
| кратковременно выдерживаемый ток (Icw) при AC 1000 В/DC 440 В длительностью не более 1 с расчетное значение | 55 kA | |||||||||||||
| включающая способность при коротком замыкании (Icm) для выключателя-разъединителя | ||||||||||||||
| ● при AC 1000 В без плавкой вставки расчетное значение мин. | 121 kA | |||||||||||||
| ● при DC 440 В без плавкой вставки расчетное значение мин. | 80 kA | |||||||||||||
| ● без плавкой вставки расчетное значение мин. | 121 kA | |||||||||||||
| условный ток короткого замыкания при защите предохранителем со стороны сети | ||||||||||||||
| ● при 500 В с помощью предохранителя gG расчетное значение | 80 kA | |||||||||||||
| ● при 690 В с помощью предохранителя gG расчетное значение | 65 kA | |||||||||||||
| связи | ||||||||||||||
| вид подключаемых сечений проводов для алюминиевого провода | ||||||||||||||
| ● многопроводной с кабельным наконечником | 1x (120 ... 300 мм²), 2x (95 ... 300 мм²) | |||||||||||||
| вид подключаемых сечений проводов | ||||||||||||||
| ● для медного шинопровода | 3x (60x10 мм²) | |||||||||||||
| вид подключаемых сечений проводов для медного провода | ||||||||||||||
| ● многопроводной с кабельным наконечником согласно DIN 46234 | 1 x (120–240 мм²), 2 x (95–240 мм²) | |||||||||||||
| ● многопроводной с кабельным наконечником согласно DIN 46235 | 1 x (120–240 мм²), 2 x (95–240 мм²) | |||||||||||||
| исполнение электрического соединения для главной цепи | плоское соединение | |||||||||||||
| Механическая конструкция | ||||||||||||||
| высота | 310 mm | |||||||||||||
| ширина | 472 mm | |||||||||||||
| глубина | 213 mm | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| вид креплений | ||||||||||||||
| ● фронтальный монтаж с креплением в 4 отверстия | Нет | |||||||||||||
| ● фронтальный монтаж с центральным креплением | Нет | |||||||||||||
| ● шинный монтаж | Нет | |||||||||||||
| монтажное положение | любой | |||||||||||||
| Масса нетто ME | 21,66 kg | |||||||||||||
| условия окружающей среды | ||||||||||||||
| окружающая температура при эксплуатации | ||||||||||||||
| ● мин. | -25 °C | |||||||||||||
| ● макс. | 70 °C | |||||||||||||
| окружающая температура при хранении | ||||||||||||||
| ● мин. | -50 °C | |||||||||||||
| ● макс. | 80 °C | |||||||||||||
| Сертификаты | ||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 09.07.2025 | |||||||||||||
|
