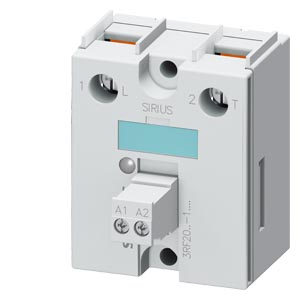

    Siemens 3RF2030-1AA06 коммутационное устройство

    Siemens 3RF2030-1AA06 коммутационное устройство

    ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 45MM, 30A 400-600V / 24V DC ВИНТОВЫЕ КЛЕММЫ

    Купить 3RF20301AA06 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 4413 руб.

    Технические характеристики 3RF20301AA06

    Полупроводниковое реле, 1-фазное, 3RF2 Установочная ширина 45 мм, 30 А 48–600 В/24 В DC Винтовые зажимы
    торговая марка изделия SIRIUS
    наименование изделия полупроводниковое реле
    исполнение изделия 1-фазный
    наименование типа изделия 3RF20
    Общие технические данные
    функция изделия Срабатывающий при нулевом напряжении
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии 44,2 W
    ● при переменном токе в теплом рабочем состоянии на каждый полюс 44,2 W
    ● без тока нагрузки типичный 0,4 W
    напряжение развязки расчетное значение 600 V
    степень защиты IP IP20
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    ударопрочность согласно МЭК 60068-2-27 15 г / 11 мсек
    вибропрочность согласно МЭК 60068-2-6 2 г
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 05/28/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    Масса нетто ME 0,082 kg
    Цепь главного тока
    число полюсов для главной цепи 1
    число замыкающих контактов для главных контактов 1
    число размыкающих контактов для главных контактов 0
    тип напряжения рабочего напряжения Переменный ток
    рабочее напряжение
    ● при переменном токе
    — при 50 Гц расчетное значение 48 ... 600 V
    — при 60 Гц расчетное значение 48 ... 600 V
    рабочая частота расчетное значение 50 ... 60 Hz
    относительный симметричный допуск рабочей частоты 10 %
    рабочий диапазон относительно рабочего напряжения при переменном токе
    ● при 50 Гц 40 ... 660 V
    ● при 60 Гц 40 ... 660 V
    рабочий ток расчетное значение макс. 30 A
    рабочий ток
    ● при AC-1 при 400 В расчетное значение 30 A
    ● при AC-51 расчетное значение 30 A
    ● согласно UL 508 расчетное значение 30 A
    допустимый ток длительной нагрузки макс. 30 A
    рабочий ток мин. 500 mA
    крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо 1 000 V/µs
    запирающее напряжение на тиристоре для главных контактов макс. допустимо 1 600 V
    обратный ток тиристора 10 mA
    ухудшение температуры 40 °C
    выдерживаемый импульсный ток расчетное значение 400 A
    значение I2t макс. 800 A²·s
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания 1 при постоянном токе расчетное значение макс. допустимо 30 V
    оперативное напряжение питания 1 при постоянном токе 15 ... 24 V
    оперативное напряжение питания при постоянном токе
    ● начальное значение сигнала <1> распознавание 15 V
    ● конечное значение сигнала <0>-распознавание 5 V
    оперативный ток при мин. оперативном напряжении питания
    ● при постоянном токе 13 mA
    оперативный ток при постоянном токе расчетное значение 15 mA
    время задержки включения 1 ms; дополн. макс. полуволна
    время задержки отключения 1 ms; дополн. макс. полуволна
    Монтаж/ крепление/ размеры
    вид креплений последовательный монтаж Да
    вид креплений винтовое крепление
    исполнение резьбы винта для крепления оборудования M4
    момент затяжки крепежных винтов макс. 1,5 N·m
    момент затяжки (фунтов/дюйм) крепежных винтов макс. 13 lbf·in
    высота 58 mm
    ширина 45 mm
    глубина 48 mm
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    вид подключаемых сечений проводов
    ● для главных контактов
    — однопроводной 2x (1,5 ... 2,5 мм²), 2x (2,5 ... 6 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²
    ● для проводов американского калибра (AWG) для главных контактов 2x (14 ... 10)
    поперечное сечение подключаемого провода для главных контактов
    ● однопроводной или многопроводной 1,5 ... 6 mm²
    ● тонкопроволочный с концевой заделкой кабеля 1 ... 10 mm²
    вид подключаемых сечений проводов
    ● для вспомогательных и управляющих контактов
    — однопроводной 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)
    — тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)
    — тонкопроволочный без концевой заделки кабеля 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных и управляющих контактов 1x (20 ... 12)
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов 14 ... 10
    момент затяжки
    ● для главных контактов при винтовом зажиме 2 ... 2,5 N·m
    ● для вспомогательных и управляющих контактов при винтовом зажиме 0,5 ... 0,6 N·m
    момент затяжки (фунтов/дюйм)
    ● для главных контактов при винтовом зажиме 7 ... 10,3 lbf·in
    ● для вспомогательных и управляющих контактов при винтовом зажиме 4,5 ... 5,3 lbf·in
    исполнение резьбы соединительного болта
    ● для главных контактов M4
    ● вспомогательных и управляющих контактов M3
    длина зачистки изоляции провода
    ● для главных контактов 10 mm
    ● для вспомогательных и управляющих контактов 7 mm
    Номинальная нагрузка UL/CSA
    рабочий ток согласно UL 508 расчетное значение 30 A
    Электрическая безопасность
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 1 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -55 ... +80 °C
    Электромагнитная совместимость
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 кВ / 5 кГц ,критерий эффективности 2
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ, критерий эффективности 2
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ, критерий эффективности 2
    ● вследствие высокочастотного облучения согласно МЭК 61000-4-6 140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1
    наведение полевых помех согласно МЭК 61000-4-3 80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
    электростатический разряд согласно МЭК 61000-4-2 4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2
    излучение высокочастотных кондуктивных помех согласно CISPR11 класс A для промышленного сектора
    излучение высокочастотных полевых помех согласно CISPR11 класс B для жилого, коммерческого и предпринимательского сектора
    электронная защита от короткого замыкания, Исполнение вставки предохранителя
    заводской номер изделия
    ● предохранитель gS для защиты полупроводников в исполнении NH используемый 3NE1815-0; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
    ● предохранителя aR для защиты полупроводников в исполнении NH используемый 3NE8003-1
    ● предохранителя aR для защиты полупроводников при цилиндрической конструкции 10 x 38 мм используемый 3NC1032
    ● предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый 3NC1440
    ● предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый 3NC2240
    заводской номер изделия предохранителя gG
    ● в исполнении NH используемый 3NA6803-6; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
    ● в исполнении NH используемый примечание Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
    Разрешения Сертификаты
    Environment General Product Approval other
    Дополнительная информация
    3RF2030-1AA06
    3RF2030-1AA06
    3RF2030-1AA06
    3RF2030-1AA06
    последнее изменение: 04.04.2026
    Дата
    06.04.2026
    Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RF2030-1AA06
