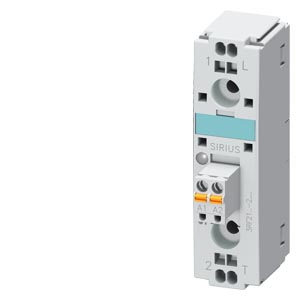

Siemens 3RF2120-2AA45 Твердотельные реле
Твердотельные реле Сименс 3RF21202AA45
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2 SEMICOND. RELAY 3RF2 WIDTH 22.5MM, 20A 48-600V / 4-30V DC ПРУЖИННЫЕ КЛЕММЫ BLOCKING VOLTAGE 1200V
Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.
Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.
Производственная гамма
- Реле — IeАС-1 20 до 100 А, 2 типоразмера. Коммутация в нулевой точке
- Контакторы — IeАС-1 20 до 100 А, 5 типоразмеров. Коммутация в нулевой точке, мгновенная коммутация
- Функциональные модули — преобразователь аналогово сигнала. Модуль контроля нагрузки (до 6 подсистем) Модуль контроля нагрузки (до 12 подсистем) с коррекцией напряжения. Модуль контроля мощности: преобразование аналогово сигнала, контроль нагрузки, контроль тока.
Области применения полупроводниковых контакторов Siemens SC 3RF21202AA45
- В больницах (механические контакторы слишком шумные)
- Для управления электропечами (очень высокая частота коммутаций)
- В гостиницах (механические контакторы слишком шумные)
- Для областей с высокими требованиями к электромагнитной совместимости
Достоинства контакторов Siemens Sirius 3RF2120-2AA45
- Работоспособный аппарат компактной конструкции — Экономия пространства
- Бесшумная коммутация и почти неограниченный срок службы — Пригодность к использованию в областях с повышенными требованиями к шумам. Отсутствие затрат, связанных с ремонтом и простоем
- Высокая частота коммутационных операций — Для более точного регулирования
- Коммутация без дребезга контактов — Отсутствие электромагнитного воздействия на другие аппараты
- Разделение потенциалов цепей тока нагрузки и тока управления — Гальваническая развязка предотвращает в случае неисправности переход высоких потенциалов
- Управление непосредственно от программируемого контроллера. Безопасные для прикосновения соединительные зажимы — Отпадает необходимость в элементах связи
Технические характеристики 3RF21202AA45
| | SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 22.5MM, 20A 48-600V / 4-30V DC SPRING-LOADED TERM. BLOCKING VOLTAGE 1200V | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | полупроводниковое реле | ||
| Функция продукта | Срабатывающий при нулевом напряжении | ||
| Число полюсов для главной электрической цепи | 1 | ||
| Степень защиты IP | IP20 | ||
| Наименование продукта _3 заказуемых комплектующих | Конвертер | ||
| Заводской номер изделия _3 заказуемых комплектующих | 3RF2900-0EA18 | ||
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время хранения | °C | -55 ... +80 | |
| Высота установки при высоте над уровнем моря максимальное | m | 1 000 | |
| Виброустойчивость согласно IEC 60068-2-6 | 2г | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Условное обозначение согласно DIN EN 61346-2 | Q | ||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||
| Количество замыкающих контактов для вспомогательных контактов | 0 | ||
| Количество переключающих контактов для вспомогательных контактов | 0 | ||
| Цепь главного тока: | |||
| Количество замыкающих контактов для главных контактов | 1 | ||
| Количество размыкающих контактов для главных контактов | 0 | ||
| Рабочий ток | |||
| расчетное значение максимальное | A | 20 | |
| при AC-51 расчетное значение | A | 20 | |
| минимально | mA | 100 | |
| рабочее напряжение при переменном токе | |||
| при 50 Гц расчетное значение | V | 48 ... 600 | |
| при 60 Гц расчетное значение | V | 48 ... 600 | |
| Рабочий диапазон относительно рабочего напряжения при переменном токе | |||
| при 50 Гц | V | 40 ... 660 | |
| при 60 Гц | V | 40 ... 660 | |
| Рабочая частота расчетное значение | Hz | 50 ... 60 | |
| Относительный симметричный допуск рабочей частоты | % | 10 | |
| Напряжение изоляции расчетное значение | V | 600 | |
| Крутизна напряжения на тиристоре для главных контактов максимально допустимое | V/µs | 500 | |
| Обратное напряжение на тиристоре для главных контактов максимально допустимое | V | 1 200 | |
| Блокирующий ток тиристора | mA | 10 | |
| Температура выхода из диапазона | °C | 40 | |
| Мощность потерь [Вт] всего типовое | W | 28,6 | |
| Мощность потерь [ВА] максимальное | V·A | 28,6 | |
| Прочность по отношению к импульсному току расчетное значение | A | 200 | |
| Значение I2t максимальное | A·s | 200 | |
| электронная защита от короткого замыкания, Исполнение вставки предохранителя | |||
| Цепь тока управления/ управление: | |||
| Вид напряжения управляющего напряжения питания | Постоянный ток | ||
| Управляющее напряжение питания 1 | |||
| при постоянном токе | |||
| — расчетное исходное значение | V | 4 | |
| — расчетное конечное значение | V | 30 | |
| Управляющее напряжение питания | |||
| при постоянном токе Конечное значение для сигнала <0>-распознавание | V | 1 | |
| Ток в цепи управления | |||
| при минимальном управляющем напряжении питания | |||
| — при постоянном токе | mA | 2 | |
| при постоянном токе расчетное значение | mA | 15 | |
| Монтаж/ крепление/ размеры: | |||
| Вид крепления | винтовое крепление | ||
| Вид крепления последовательный монтаж | да | ||
| Исполнение резьбы винта для крепления оборудования | M4 | ||
| Крутящий момент затяжки винта для крепления оборудования | N·m | 1,5 | |
| Ширина | mm | 22,5||
| Высота | mm | 85 | |
| Глубина | mm | 48 | |
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения для главной электрической цепи | пружинный зажим | ||
| Крутящий момент затяжки для главных контактов при винтовом соединении | N·m | 2 ... 2,5 | |
| Вид подключаемых поперечных сечений проводов | |||
| для главных контактов | |||
| — однопроводный | 2x (0,5 ... 2,5 мм) | ||
| — тонкопроволочный | |||
| — с обработкой концов жил | 2x (0,5 ... 1,5 мм) | ||
| — без заделки концов кабеля | 2x (0,5 ... 2,5 мм) | ||
| при проводах AWG | |||
| — для главных контактов | 2x (18 ... 14) | ||
| — для вспомогательных и управляющих контактов | 1x (AWG 20 ... 12) | ||
| для вспомогательных и управляющих контактов | |||
| — однопроводный | 0,5 ... 1,5 мм | ||
| — тонкопроволочный | |||
| — с обработкой концов жил | 0,5 ... 2,5 мм | ||
| — без заделки концов кабеля | 0,5 ... 2,5 мм | ||
| Поперечное сечение подключаемого провода | |||
| для главных контактов | |||
| — одножильного или многожильного | mm | 0,5 ... 2,5 | |
| — тонкопроволочный | |||
| — с обработкой концов жил | mm | 0,5 ... 1,5 | |
| — без заделки концов кабеля | mm | 0,5 ... 2,5 | |
| для вспомогательных и управляющих контактов | |||
| — однопроводный | mm | 0,5 ... 1,5 | |
| — тонкопроволочный | |||
| — с обработкой концов жил | mm | 0,5 ... 2,5 | |
| — без заделки концов кабеля | mm | 0,5 ... 2,5 | |
| Номер AWG в качестве закодированного поперечного сечения подключаемого провода | |||
| для главных контактов | 14 ... 10 | ||
| для вспомогательных и управляющих контактов | 20 ... 12 | ||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | пружинный зажим | ||
| Длина оголенного провода провода | |||
| для главных контактов | mm | 10 | |
| для вспомогательных и управляющих контактов | mm | 10 | |
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| | |||
| последнее изменение: | 04.06.2016 | ||
Техническая документация по 3RF2120-2AA45
- Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, страниц: 96, размер: 4.64 Мб
