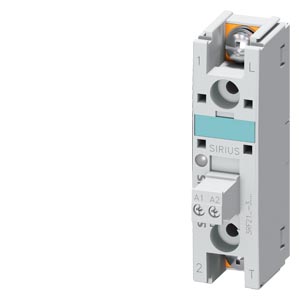

Твердотельные реле Сименс 3RF21203AA22
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 22,5MM, 20A 24-230V / 110-230VAC ЗАЖИМЫ ДЛЯ КОЛЬЦЕВЫХ НАКОНЕЧНИКОВ
Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.
Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.
| SEMICOND. RELAY 3RF2, 1-PHASE WIDTH 22.5 MM, 20 A 24-230 V / 110-230 V AC RING TERMINAL | |||
Общие технические данные: | ||||
Фирменное название продукта | SIRIUS | |||
Наименование продукта | полупроводниковое реле | |||
Функция продукта | Срабатывающий при нулевом напряжении | |||
Число полюсов для главной электрической цепи | 1 | |||
Степень защиты IP | IP00 | |||
Наименование продукта _1 заказуемых комплектующих | крышка клемм | |||
Заводской номер изделия _1 заказуемых комплектующих | 3RF2900-3PA88 | |||
Наименование продукта _4 заказуемых комплектующих | Контроль нагрузки | |||
Заводской номер изделия _4 заказуемых комплектующих | 3RF2920-0GA33 | |||
Температура окружающей среды | ||||
во время эксплуатации | °C | -25 ... +60 | ||
во время хранения | °C | -55 ... +80 | ||
Высота установки при высоте над уровнем моря максимальное | m | 1 000 | ||
Виброустойчивость согласно IEC 60068-2-6 | 2г | |||
Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | |||
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | |||
Условное обозначение согласно DIN EN 61346-2 | Q | |||
Количество размыкающих контактов для вспомогательных контактов | 0 | |||
Количество замыкающих контактов для вспомогательных контактов | 0 | |||
Количество переключающих контактов для вспомогательных контактов | 0 | |||
Цепь главного тока: | ||||
Количество замыкающих контактов для главных контактов | 1 | |||
Количество размыкающих контактов для главных контактов | 0 | |||
Рабочий ток | ||||
расчетное значение максимальное | A | 20 | ||
при AC-51 расчетное значение | A | 20 | ||
минимально | mA | 100 | ||
рабочее напряжение при переменном токе | ||||
при 50 Гц расчетное значение | V | 24 ... 230 | ||
при 60 Гц расчетное значение | V | 24 ... 230 | ||
Рабочий диапазон относительно рабочего напряжения при переменном токе | ||||
при 50 Гц | V | 20 ... 253 | ||
при 60 Гц | V | 20 ... 253 | ||
Рабочая частота расчетное значение | Hz | 50 ... 60 | ||
Относительный симметричный допуск рабочей частоты | % | 10 | ||
Напряжение изоляции расчетное значение | V | 600 | ||
Крутизна напряжения на тиристоре для главных контактов максимально допустимое | V/µs | 500 | ||
Обратное напряжение на тиристоре для главных контактов максимально допустимое | V | 800 | ||
Блокирующий ток тиристора | mA | 10 | ||
Температура выхода из диапазона | °C | 40 | ||
Мощность потерь [Вт] всего типовое | W | 28,6 | ||
Мощность потерь [ВА] максимальное | V·A | 28,6 | ||
Прочность по отношению к импульсному току расчетное значение | A | 200 | ||
Значение I2t максимальное | A·s | 200 | ||
электронная защита от короткого замыкания, Исполнение вставки предохранителя | ||||
Цепь тока управления/ управление: | ||||
Частота питающего напряжения цепи управления | ||||
1 расчетное значение | Hz | 50 | ||
2 расчетное значение | Hz | 60 | ||
Вид напряжения управляющего напряжения питания | Переменный ток | |||
Управляющее напряжение питания 1 | ||||
при переменном токе | ||||
— при 50 Гц расчетное исходное значение | V | 110 | ||
— при 50 Гц расчетное конечное значение | V | 230 | ||
— при 60 Гц расчетное исходное значение | V | 110 | ||
— при 60 Гц расчетное конечное значение | V | 230 | ||
Управляющее напряжение питания | ||||
при переменном токе | ||||
— при 50 Гц Конечное значение для сигнала <0>-распознавание | V | 40 | ||
— при 60 Гц Конечное значение для сигнала <0>-распознавание | V | 40 | ||
симметричный допуск частоты сети | Hz | 5 | ||
Относительный симметричный допуск частоты напряжения питания | % | 10 | ||
Ток в цепи управления | ||||
при минимальном управляющем напряжении питания | ||||
— при переменном токе | mA | 2 | ||
при переменном токе расчетное значение | mA | 15 | ||
Монтаж/ крепление/ размеры: | ||||
Вид крепления | винтовое крепление | |||
Вид крепления последовательный монтаж | да | |||
Исполнение резьбы винта для крепления оборудования | M4 | |||
Крутящий момент затяжки винта для крепления оборудования | N·m | 1,5 | ||
Ширина | mm | 22,5 | ||
Высота | mm | 85 | ||
Глубина | mm | 48 | ||
Подсоединения/ клеммы: | ||||
Исполнение электрического подключения для главной электрической цепи | зажим кольцевого кабеля | |||
Исполнение резьбы соединительного болта для главных контактов | M5 | |||
Крутящий момент затяжки для главных контактов при винтовом соединении | N·m | 2 ... 2,5 | ||
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении | lbf·in | 7 ... 10,3 | ||
Вид подключаемых поперечных сечений проводов | ||||
для главных контактов | ||||
— для кабельного наконечника JIS | JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5 | |||
для кабельного наконечника согласно DIN-стандарту для главных контактов | DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25 | |||
при проводах AWG | ||||
— для вспомогательных и управляющих контактов | 1x (AWG 20 ... 12) | |||
для вспомогательных и управляющих контактов | ||||
— однопроводный | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | |||
— тонкопроволочный | ||||
— с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | |||
— без заделки концов кабеля | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | |||
Поперечное сечение подключаемого провода | ||||
для вспомогательных и управляющих контактов | ||||
— однопроводный | mm | 0,5 ... 2,5 | ||
— тонкопроволочный | ||||
— с обработкой концов жил | mm | 0,5 ... 2,5 | ||
— без заделки концов кабеля | mm | 0,5 ... 2,5 | ||
Номер AWG в качестве закодированного поперечного сечения подключаемого провода | ||||
для вспомогательных и управляющих контактов | 20 ... 12 | |||
Исполнение электрического подключения для вспомогательных цепей и цепей управления | зажим кольцевого кабеля | |||
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов | M3 | |||
Длина оголенного провода провода | ||||
для главных контактов | mm | 7 | ||
для вспомогательных и управляющих контактов | mm | 7 | ||
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | N·m | 0,5 ... 0,6 | ||
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении | lbf·in | 4,5 ... 5,3 | ||
Сертификаты/ допуски к эксплуатации: | ||||
| ||||
Дополнительная информация | ||||
| ||||
| ||||
| ||||
| ||||
последнее изменение: | 04.06.2016 |
