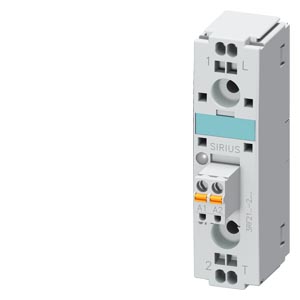

    Siemens 3RF2150-2AA06 Твердотельные реле

    Твердотельные реле 3RF2150-2AA06

    Твердотельные реле Сименс 3RF21502AA06

    ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 22,5MM, 50A 400-600V / 24V DC ПРУЖИННЫЕ ЗАЖИМЫ

    Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.

    Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.

    Производственная гамма

    Области применения полупроводниковых контакторов Siemens SC 3RF21502AA06

    Достоинства контакторов Siemens Sirius 3RF2150-2AA06

    Технические характеристики 3RF21502AA06

    SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 22.5MM, 50 A 48-600 V / 24 V DC SPRING-LOADED TERMINAL
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Наименование продукта полупроводниковое реле
    Функция продукта Срабатывающий при нулевом напряжении
    Число полюсов для главной электрической цепи 1
    Степень защиты IP IP20
    Наименование продукта _3 заказуемых комплектующих Конвертер
    Заводской номер изделия _3 заказуемых комплектующих 3RF2900
    Температура окружающей среды
    во время эксплуатации °C -25 ... +60
    во время хранения °C -55 ... +80
    Высота установки при высоте над уровнем моря максимальное m 1 000
    Виброустойчивость согласно IEC 60068-2-6
    Стойкость к шоку согласно IEC 60068-2-27 15г / 11 мсек
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 K
    Условное обозначение согласно DIN EN 61346-2 Q
    Количество размыкающих контактов для вспомогательных контактов 0
    Количество замыкающих контактов для вспомогательных контактов 0
    Количество переключающих контактов для вспомогательных контактов 0
    Цепь главного тока:
    Количество замыкающих контактов для главных контактов 1
    Количество размыкающих контактов для главных контактов 0
    Рабочий ток
    расчетное значение максимальное A 50
    при AC-51 расчетное значение A 20
    минимально mA 500
    рабочее напряжение при переменном токе
    при 50 Гц расчетное значение V 48 ... 600
    при 60 Гц расчетное значение V 48 ... 600
    Рабочий диапазон относительно рабочего напряжения при переменном токе
    при 50 Гц V 40 ... 660
    при 60 Гц V 40 ... 660
    Рабочая частота расчетное значение Hz 50 ... 60
    Относительный симметричный допуск рабочей частоты % 10
    Напряжение изоляции расчетное значение V 600
    Крутизна напряжения на тиристоре для главных контактов максимально допустимое V/µs 1 000
    Обратное напряжение на тиристоре для главных контактов максимально допустимое V 1 600
    Блокирующий ток тиристора mA 10
    Температура выхода из диапазона °C 40
    Мощность потерь [Вт] всего типовое W 66
    Мощность потерь [ВА] максимальное V·A 66
    Прочность по отношению к импульсному току расчетное значение A 600
    Значение I2t максимальное A·s 1 800
    электронная защита от короткого замыкания, Исполнение вставки предохранителя
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питания 1
    при постоянном токе
    — расчетное исходное значение V 15
    — расчетное конечное значение V 24
    Управляющее напряжение питания
    при постоянном токе Конечное значение для сигнала <0>-распознавание V 5
    Ток в цепи управления
    при минимальном управляющем напряжении питания
    — при постоянном токе mA 2
    при постоянном токе расчетное значение mA 15
    Монтаж/ крепление/ размеры:
    Вид крепления винтовое крепление
    Вид крепления последовательный монтаж да
    Исполнение резьбы винта для крепления оборудования M4
    Крутящий момент затяжки винта для крепления оборудования N·m 1,5
    Ширина mm 22,5
    Высота mm 85
    Глубина mm 48
    Подсоединения/ клеммы:
    Исполнение электрического подключения для главной электрической цепи пружинный зажим
    Крутящий момент затяжки для главных контактов при винтовом соединении N·m 2 ... 2,5
    Вид подключаемых поперечных сечений проводов
    для главных контактов
    — однопроводный 2x (0,5 ... 2,5 мм)
    — тонкопроволочный
    — с обработкой концов жил 2x (0,5 ... 1,5 мм)
    — без заделки концов кабеля 2x (0,5 ... 2,5 мм)
    при проводах AWG
    — для главных контактов 2x (18 ... 14)
    — для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
    для вспомогательных и управляющих контактов
    — однопроводный 0,5 ... 1,5 мм
    — тонкопроволочный
    — с обработкой концов жил 0,5 ... 2,5 мм
    — без заделки концов кабеля 0,5 ... 2,5 мм
    Поперечное сечение подключаемого провода
    для главных контактов
    — одножильного или многожильного mm 0,5 ... 2,5
    — тонкопроволочный
    — с обработкой концов жил mm 0,5 ... 1,5
    — без заделки концов кабеля mm 0,5 ... 2,5
    для вспомогательных и управляющих контактов
    — однопроводный mm 0,5 ... 1,5
    — тонкопроволочный
    — с обработкой концов жил mm 0,5 ... 2,5
    — без заделки концов кабеля mm 0,5 ... 2,5
    Номер AWG в качестве закодированного поперечного сечения подключаемого провода
    для главных контактов 18 ... 14
    для вспомогательных и управляющих контактов 20 ... 12
    Исполнение электрического подключения для вспомогательных цепей и цепей управления пружинный зажим
    Длина оголенного провода провода
    для главных контактов mm 10
    для вспомогательных и управляющих контактов mm 10
    Сертификаты/ допуски к эксплуатации:
    Дополнительная информация
    3RF21502AA06
    3RF21502AA06
    3RF21502AA06
    3RF21502AA06
    последнее изменение: 27.06.2016

    Техническая документация по 3RF2150-2AA06
