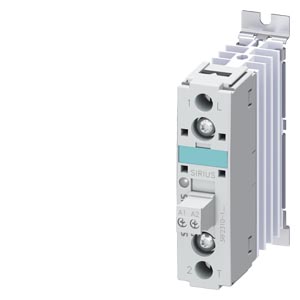

Siemens 3RF2310-1AA04-0KN0 коммутационное устройство

Name: Siemens 3RF2310-1AA04-0KN0 коммутационное устройство
Brand: Siemens
Price: 4341 RUB
Availability: InStock

SEMI-CONDUCTOR КОНТАКТОР 3RF2 AC 51 10 A 40 ГРАД. C 48-460 V / 24 V DC ВИНТОВЫЕ КЛЕММЫ

Купить 3RF23101AA040KN0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 4341 руб.

Технические характеристики 3RF23101AA040KN0

Полупроводниковый контактор 51/10 A AC/40 °C 48–460 В/24 В DC Винтовые зажимы Низкое потребление энергии

торговая марка изделия

SIRIUS

наименование изделия

полупроводниковый контактор

исполнение изделия

1-фазный

наименование типа изделия

3RF23

Общие технические данные

степень загрязнения

выдерживаемое импульсное напряжение главной цепи расчетное значение

6 kV

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Dibutylbis(pentane-2,4-dionato-O,O')tin CAS-No. 22673-19-4

Масса нетто ME

0,14 kg

Цепь главного тока

тип напряжения рабочего напряжения

Переменный ток

рабочий ток

● при AC-1 при 400 В расчетное значение

10,5 A

● при AC-51 расчетное значение

10,5 A

● при AC-51 согласно МЭК 60947-4-3

7,5 A

● согласно UL 508 расчетное значение

9,6 A

рабочий ток мин.

101 mA

крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо

1 000 V/µs

значение I2t макс.

200 A²·s

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания 1 при постоянном токе расчетное значение

24 V

оперативное напряжение питания 1 при постоянном токе расчетное значение макс. допустимо

30 V

оперативное напряжение питания 1 при постоянном токе

15 ... 24 V

оперативное напряжение питания при постоянном токе

● начальное значение сигнала <1> распознавание

15 V

● конечное значение сигнала <0>-распознавание

5 V

оперативный ток при мин. оперативном напряжении питания

● при постоянном токе

6,5 mA

оперативный ток при постоянном токе расчетное значение

9 mA

время задержки включения

1 ms; дополн. макс. полуволна

время задержки отключения

1 ms; дополн. макс. полуволна

Монтаж/ крепление/ размеры

вид креплений

для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715

высота

95 mm

ширина

22,5 mm

глубина

88 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

длина зачистки изоляции провода

● для главных контактов

10 mm

● для вспомогательных и управляющих контактов

7 mm

Номинальная нагрузка UL/CSA

рабочий ток согласно UL 508 расчетное значение

9,6 A

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ / 5 кГц ,критерий эффективности 2

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ, критерий эффективности 2

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ, критерий эффективности 2

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1

наведение полевых помех согласно МЭК 61000-4-3

80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1

электростатический разряд согласно МЭК 61000-4-2

4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилого, коммерческого и предпринимательского сектора

электронная защита от короткого замыкания, Исполнение вставки предохранителя

заводской номер изделия

● предохранитель gS для защиты полупроводников в исполнении NH используемый

3NE1813-0

● предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый

5SE1316

● предохранителя aR для защиты полупроводников в исполнении NH используемый

3NE8015-1

● предохранителя aR для защиты полупроводников при цилиндрической конструкции 10 x 38 мм используемый

3NC1016

● предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый

3NC1420

● предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый

3NC2220

заводской номер изделия предохранителя gG

● в исполнении NH используемый

3NA6801

● при цилиндрической конструкции 10 x 38 мм используемый

3NW6001-1; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле

● при цилиндрической конструкции 10 x 38 мм используемый примечание

Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле

● при цилиндрической конструкции 14 x 51 мм используемый

3NW6101-1; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле

● при цилиндрической конструкции 14 x 51 мм используемый примечание

Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле

заводской номер изделия

● предохранителя NEOZED используемый

5SE2306; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле

Разрешения Сертификаты

Environment		General Product Approval		other
Environmental Confirmations				Confirmation	Miscellaneous

Дополнительная информация

последнее изменение:

10.02.2026

Дата
06.04.2026

Техническая документация по 3RF2310-1AA04-0KN0

Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, размер: 4.64 Мб, страниц: 96
