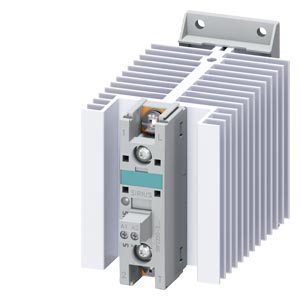

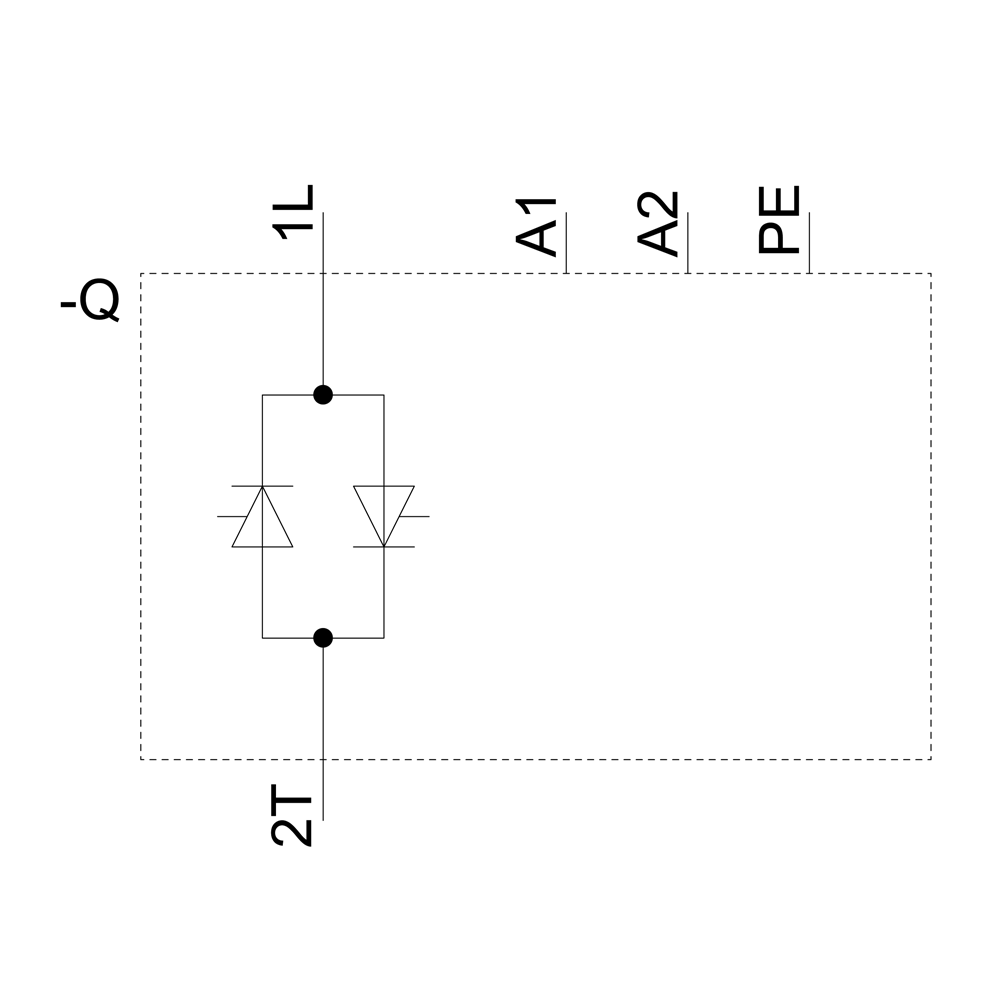

Siemens 3RF2350-3AA26 коммутационное устройство

Name: Siemens 3RF2350-3AA26 коммутационное устройство
Brand: Siemens
Price: 8930 RUB
Availability: InStock

ПОЛУПРОВОДНИКОВЫЙ КОНТАКТОР 3RF2 AC51 50A 40 ГРАД. C 400-600V / 110-230VAC ЗАЖИМЫ ДЛЯ КОЛЬЦЕВЫХ НАКОНЕЧНИКОВ

Купить 3RF23503AA26 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 8930 руб.

Технические характеристики 3RF23503AA26

Полупроводниковый контактор, 1-фазный, 3RF2 51/50 A AC/40 °C 48–600 В DC/110–230 В AC Контакт для кольцевого кабельного наконечника

торговая марка изделия

SIRIUS

наименование изделия

полупроводниковый контактор

исполнение изделия

1-фазный

наименование типа изделия

3RF23

заводской номер изделия

● _1 предлагаемых принадлежностей

3RF2900-3PA88

● _4 предлагаемых принадлежностей

3RF2950-0GA36

наименование изделия

● _1 предлагаемых принадлежностей

крышка клемм

● _4 предлагаемых принадлежностей

Контроль нагрузки

Общие технические данные

функция изделия

Срабатывающий при нулевом напряжении

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

54 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

54 W

● без тока нагрузки типичный

3,5 W

напряжение развязки расчетное значение

600 V

степень загрязнения

выдерживаемое импульсное напряжение главной цепи расчетное значение

6 kV

степень защиты IP

IP00

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

2 г

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Dibutylbis(pentane-2,4-dionato-O,O')tin CAS-No. 22673-19-4

Масса нетто ME

0,458 kg

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

тип напряжения рабочего напряжения

Переменный ток

рабочее напряжение

● при переменном токе

— при 50 Гц расчетное значение

48 ... 600 V

— при 60 Гц расчетное значение

48 ... 600 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий диапазон относительно рабочего напряжения при переменном токе

● при 50 Гц

40 ... 660 V

● при 60 Гц

40 ... 660 V

рабочий ток

● при AC-1 при 400 В расчетное значение

50 A

● при AC-51 расчетное значение

50 A

● при AC-51 согласно МЭК 60947-4-3

36 A

● согласно UL 508 расчетное значение

45 A

рабочий ток мин.

500 mA

крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо

1 000 V/µs

запирающее напряжение на тиристоре для главных контактов макс. допустимо

1 600 V

обратный ток тиристора

10 mA

ухудшение температуры

40 °C

выдерживаемый импульсный ток расчетное значение

1 150 A

значение I2t макс.

6 600 A²·s

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Переменный ток

оперативное напряжение питания 1 при переменном токе

● при 50 Гц

110 ... 230 V

● при 60 Гц

110 ... 230 V

оперативное напряжение питания при переменном токе

● при 50 Гц конечное значение сигнала <0>-распознавание

40 V

● при 60 Гц конечное значение сигнала <0>-распознавание

40 V

● начальное значение сигнала <1> распознавание

90 V

частота оперативного напряжения питания

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

симметричный допуск на частоту сети

5 Hz

оперативный ток при мин. оперативном напряжении питания

● при переменном токе

2 mA

оперативный ток при переменном токе расчетное значение

15 mA

время задержки включения

40 ms; дополн. макс. полуволна

время задержки отключения

40 ms; дополн. макс. полуволна

Монтаж/ крепление/ размеры

вид креплений последовательный монтаж

Да

вид креплений

для крепления на DIN-рейку 35 мм с помощью винтов или защелок согласно МЭК 60715

исполнение резьбы винта для крепления оборудования

высота

100 mm

ширина

67 mm

глубина

141 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

● для главной цепи

Cоединение на кольцевых кабельных наконечниках

● для цепи вспомогательного и оперативного тока

соединение для кольцевых кабельных наконечников

вид подключаемых сечений проводов

● для главных контактов для кабельного наконечника JIS

JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5

● для кабельного наконечника согласно DIN для главных контактов

DIN 46234-5-2,5, -5-6, -5-10, -5-16, -5-25

вид подключаемых сечений проводов

● для вспомогательных и управляющих контактов

— однопроводной

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

● для проводов американского калибра (AWG) для вспомогательных и управляющих контактов

1x (20 ... 12)

момент затяжки

● для главных контактов при винтовом зажиме

2 ... 2,5 N·m

● для вспомогательных и управляющих контактов при винтовом зажиме

0,5 ... 0,6 N·m

момент затяжки (фунтов/дюйм)

● для вспомогательных и управляющих контактов при винтовом зажиме

4,5 ... 5,3 lbf·in

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

длина зачистки изоляции провода

● для главных контактов

10 mm

● для вспомогательных и управляющих контактов

7 mm

Номинальная нагрузка UL/CSA

рабочий ток согласно UL 508 расчетное значение

45 A

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди при наличии крышки

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

1 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ / 5 кГц ,критерий эффективности 2

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ, критерий эффективности 2

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ, критерий эффективности 2

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1

наведение полевых помех согласно МЭК 61000-4-3

80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1

электростатический разряд согласно МЭК 61000-4-2

4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилого, коммерческого и предпринимательского сектора

электронная защита от короткого замыкания, Исполнение вставки предохранителя

заводской номер изделия

● предохранитель gS для защиты полупроводников в исполнении NH используемый

3NE1817-0

● предохранителя gR для защиты полупроводников при цилиндрической конструкции используемый

5SE1363

● предохранителя aR для защиты полупроводников в исполнении NH используемый

3NE1817-0

● предохранителя aR для защиты полупроводников при цилиндрической конструкции 14 x 51 мм используемый

3NC1450

● предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый

3NC2280

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
Test Certificates	other
Type Test Certificates/Test Report		Confirmation	Miscellaneous

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RF2350-3AA26

Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, размер: 4.64 Мб, страниц: 96
