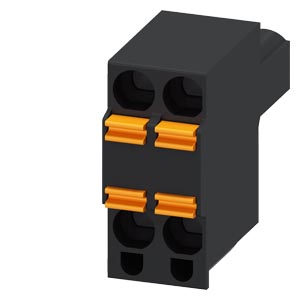

Siemens 3RF2900-2TB88 коммутационное устройство

Name: Siemens 3RF2900-2TB88 коммутационное устройство
Brand: Siemens
Price: 646 RUB
Availability: InStock

Контрольный штекер для 3RF20/21/22/3RF23/24 Пружинные клеммы два клеммных участка на каждый контакт Цвет: черный

Купить 3RF29002TB88 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 646 руб.

Технические характеристики 3RF29002TB88

Контрольный штекер для 3RF20/21/22/3RF23/24 Пружинные клеммы два клеммных участка на каждый контакт Цвет: черный

торговая марка изделия

SIRIUS

наименование изделия

контрольный разъем

наименование типа изделия

3RF29

Общие технические данные

функция изделия

для полупроводникового реле / контактора 3RF2

степень загрязнения

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

2 г

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

07/01/2006

Масса нетто ME

0,005 kg

Цепь главного тока

рабочая частота расчетное значение

50 ... 60 Hz

ухудшение температуры

40 °C

Вспомогательный контур

число переключающих контактов для вспомогательных контактов

Монтаж/ крепление/ размеры

вид креплений последовательный монтаж

Да

вид креплений

втычной

ширина

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

пружинный зажим

вид подключаемых сечений проводов

● для вспомогательных и управляющих контактов

— однопроводной

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

● для проводов американского калибра (AWG) для вспомогательных и управляющих контактов

1x (20 ... 12)

длина зачистки изоляции провода для вспомогательных и управляющих контактов

10 mm

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

1 000 m

окружающая температура

● при хранении

-55 ... +80 °C

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ / 5 кГц ,критерий эффективности 2

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ, критерий эффективности 2

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ, критерий эффективности 2

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1

электростатический разряд согласно МЭК 61000-4-2

4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилого, коммерческого и предпринимательского сектора

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
other
	Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RF2900-2TB88

Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, размер: 4.64 Мб, страниц: 96
