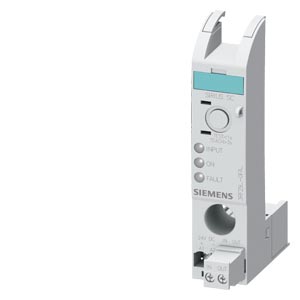

Siemens 3RF2920-0FA08-0KH0 коммутационное устройство

Name: Siemens 3RF2920-0FA08-0KH0 коммутационное устройство
Brand: Siemens
Price: 6046 RUB
Availability: InStock

LOAD MONITORING BASE ДИАПАЗОН ТОКА 20A 40 DEG. C CONTROL VOLTAGE 24V DC WITH THE COVERING CAPS MOUNTED ДЛЯ SOLD-STATE RELAYS / КОНТАКТОРS

Купить 3RF29200FA080KH0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6046 руб.

Технические характеристики 3RF29200FA080KH0

Контроль нагрузки, база Диапазон тока 20 A/40 °C Оперативное напряжение 24 В DC с установленной крышкой для полупроводникового реле/контактора

торговая марка изделия

SIRIUS

наименование изделия

Контроль нагрузки, основной

наименование типа изделия

3RF29

заводской номер изделия

● _1 предлагаемых принадлежностей

3RF2900-0RA88

наименование изделия

● _1 предлагаемых принадлежностей

пломбируемая крышка

Общие технические данные

мощность потерь [Вт] при расчетном значении тока

● без тока нагрузки типичный

0,6 W

напряжение развязки расчетное значение

600 V

степень загрязнения

степень защиты IP

IP20

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

2 г

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

0,07 kg

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочая частота расчетное значение

50 ... 60 Hz

относительный симметричный допуск рабочей частоты

10 %

рабочий ток

● при AC-51 расчетное значение

20 A

ухудшение температуры

40 °C

диапазон обучения по току исходное значение

0,65 A

диапазон обучения по току конечное значение

20 A

частичная нагрузка для контроля нагрузки

0,65 A

Цепь тока управления/ управление

тип напряжения

пост. ток

оперативное напряжение питания при постоянном токе расчетное значение

18 ... 30 V

оперативное напряжение питания при постоянном токе конечное значение сигнала <0>-распознавание

5 V

оперативный ток при мин. оперативном напряжении питания

● при постоянном токе

2 mA

оперативный ток при постоянном токе расчетное значение

25 mA

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Монтаж/ крепление/ размеры

вид креплений последовательный монтаж

Да

вид креплений

втычной

высота

101,5 mm

ширина

22,5 mm

глубина

67 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● для вспомогательных и управляющих контактов

— однопроводной

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

● для проводов американского калибра (AWG) для вспомогательных и управляющих контактов

1x (20 ... 12)

момент затяжки для вспомогательных и управляющих контактов при винтовом зажиме

0,5 ... 0,6 N·m

момент затяжки (фунтов/дюйм) для вспомогательных и управляющих контактов при винтовом зажиме

4,5 ... 5,3 lbf·in

исполнение резьбы соединительного болта вспомогательных и управляющих контактов

длина зачистки изоляции провода для вспомогательных и управляющих контактов

7 mm

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

1 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ / 5 кГц ,критерий эффективности 2

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ, критерий эффективности 2

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ, критерий эффективности 2

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1

электростатический разряд согласно МЭК 61000-4-2

4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилого, коммерческого и предпринимательского сектора

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
Test Certificates	other
Type Test Certificates/Test Report		Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RF2920-0FA08-0KH0

Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, размер: 4.64 Мб, страниц: 96
