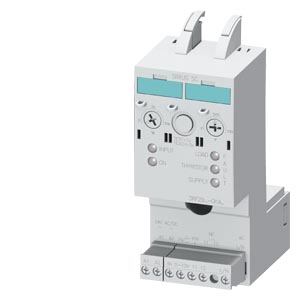

Siemens 3RF2950-0KA13 коммутационное устройство

Name: Siemens 3RF2950-0KA13 коммутационное устройство
Brand: Siemens
Price: 20418 RUB
Availability: InStock

КОНТРОЛЛЕР МОЩНОСТИ ДИАПАЗОН ТОКА 50A 40 ГРАД. C 110-230V / 24V AC/DC ДЛЯ ПОЛУПРОВОДНИКОВОЕ РЕЛЕ / CONTA C PARTIAL LOAD MONITORING C PARTIAL LOAD MONITORING

Купить 3RF29500KA13 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 20418 руб.

Технические характеристики 3RF29500KA13

Регулятор мощности Диапазон тока 50 A/40 °C 110–230 В/24 В DC/AC для полупроводникового реле/контактора с мониторингом частичной нагрузки

торговая марка изделия

SIRIUS

наименование изделия

позиционер мощности

наименование типа изделия

3RF29

заводской номер изделия

● _1 предлагаемых принадлежностей

3RF2900-0RA88

● _2 предлагаемых принадлежностей

4EM5001-1CB00

наименование изделия

● _1 предлагаемых принадлежностей

пломбируемая крышка

● _2 предлагаемых принадлежностей

Входной дроссель / 1 перем.ток

Общие технические данные

мощность потерь [Вт] при расчетном значении тока

● без тока нагрузки типичный

1 W

напряжение развязки расчетное значение

600 V

степень загрязнения

выдерживаемое импульсное напряжение главной цепи расчетное значение

2,5 kV

степень защиты IP

IP20

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

2 г

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329) CAS-No. 3147-75-9

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,171 kg

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение при переменном токе

● при 50 Гц расчетное значение

110 ... 230 V

● при 60 Гц расчетное значение

110 ... 230 V

рабочая частота расчетное значение

50 ... 60 Hz

относительный симметричный допуск рабочей частоты

10 %

рабочий диапазон относительно рабочего напряжения при переменном токе

● при 50 Гц

93,5 ... 253 V

● при 60 Гц

93,5 ... 253 V

рабочий ток

● при AC-51 расчетное значение

50 A

ухудшение температуры

40 °C

диапазон обучения по току исходное значение

1,6 A

диапазон обучения по току конечное значение

50 A

частичная нагрузка для контроля нагрузки

1,6 A

Цепь тока управления/ управление

тип напряжения

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

20,5 ... 26,5 V

● при 60 Гц расчетное значение

20,5 ... 26,5 V

оперативное напряжение питания при переменном токе

● при 50 Гц конечное значение сигнала <0>-распознавание

5 V

● при 60 Гц конечное значение сигнала <0>-распознавание

5 V

оперативное напряжение питания при постоянном токе расчетное значение

18 ... 30 V

оперативное напряжение питания при постоянном токе конечное значение сигнала <0>-распознавание

5 V

частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение

50 ... 60 Hz

симметричный допуск на частоту сети

5 Hz

оперативный ток при мин. оперативном напряжении питания

● при переменном токе

2 mA

● при постоянном токе

2 mA

оперативный ток при переменном токе расчетное значение

40 mA

оперативный ток при постоянном токе расчетное значение

40 mA

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Монтаж/ крепление/ размеры

вид креплений последовательный монтаж

Да

вид креплений

втычной

высота

111,5 mm

ширина

45 mm

глубина

69,5 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● для вспомогательных и управляющих контактов

— однопроводной

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

● для проводов американского калибра (AWG) для вспомогательных и управляющих контактов

1x (20 ... 12)

момент затяжки для вспомогательных и управляющих контактов при винтовом зажиме

0,5 ... 0,6 N·m

момент затяжки (фунтов/дюйм) для вспомогательных и управляющих контактов при винтовом зажиме

4,5 ... 5,3 lbf·in

исполнение резьбы соединительного болта вспомогательных и управляющих контактов

длина зачистки изоляции провода для вспомогательных и управляющих контактов

7 mm

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

1 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ / 5 кГц ,критерий эффективности 2

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ, критерий эффективности 2

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ, критерий эффективности 2

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1

электростатический разряд согласно МЭК 61000-4-2

4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилого, коммерческого и предпринимательского сектора

Разрешения Сертификаты

Environment		General Product Approval		other
Environmental Confirmations				Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RF2950-0KA13

Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, размер: 4.64 Мб, страниц: 96
