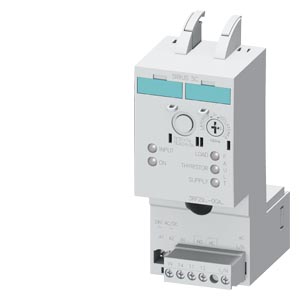

Siemens 3RF2990-0GA33 коммутационное устройство

Name: Siemens 3RF2990-0GA33 коммутационное устройство
Brand: Siemens
Availability: InStock

КОНТРОЛЬ НАГРУЗКИ ДИАПАЗОН ТОКОВ 90A 40 ГРАД. C 110-230V / 110V AC ДЛЯ ПОЛУПРОВОДНИКОВЫХ РЕЛЕ / КОНТАКТОРОВ

Купить 3RF29900GA33 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RF29900GA33

Контроль нагрузки Диапазон тока 90 A/40 °C 110–230 В/110 В AC для полупроводникового реле/контактора

торговая марка изделия

SIRIUS

наименование изделия

расширенный (extended) контроль нагрузки

заводской номер изделия

● _1 предлагаемых принадлежностей

3RF2900-0RA88

наименование изделия

● _1 предлагаемых принадлежностей

пломбируемая крышка

Общие технические данные

функция изделия

для полупроводникового реле / контактора 3RF2

мощность потерь [Вт] при расчетном значении тока

● без тока нагрузки типичный

2,2 W

напряжение развязки расчетное значение

600 V

степень загрязнения

выдерживаемое импульсное напряжение главной цепи расчетное значение

2,5 kV

степень защиты IP

IP20

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

ударопрочность согласно МЭК 60068-2-27

15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

2 г

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead monoxide (lead oxide) CAS-No. 1317-36-8

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,13 kg

Цепь главного тока

число полюсов для главной цепи

число замыкающих контактов для главных контактов

число размыкающих контактов для главных контактов

рабочее напряжение при переменном токе

● при 50 Гц расчетное значение

110 ... 230 V

● при 60 Гц расчетное значение

110 ... 230 V

рабочая частота расчетное значение

50 ... 60 Hz

относительный симметричный допуск рабочей частоты

10 %

рабочий диапазон относительно рабочего напряжения при переменном токе

● при 50 Гц

93,5 ... 253 V

● при 60 Гц

93,5 ... 253 V

рабочий ток

● при AC-51 расчетное значение

90 A

ухудшение температуры

40 °C

диапазон обучения по току исходное значение

2,93 A

диапазон обучения по току конечное значение

90 A

частичная нагрузка для контроля нагрузки

2,9 A

Цепь тока управления/ управление

тип напряжения

перем. ток

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

90 ... 121 V

● при 60 Гц расчетное значение

90 ... 121 V

оперативное напряжение питания при переменном токе

● при 50 Гц конечное значение сигнала <0>-распознавание

15 V

● при 60 Гц конечное значение сигнала <0>-распознавание

15 V

частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение

50 ... 60 Hz

симметричный допуск на частоту сети

5 Hz

оперативный ток при мин. оперативном напряжении питания

● при переменном токе

2 mA

оперативный ток при переменном токе расчетное значение

20 mA

Вспомогательный контур

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Монтаж/ крепление/ размеры

вид креплений последовательный монтаж

Да

вид креплений

втычной

высота

111,5 mm

ширина

45 mm

глубина

69,5 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● для вспомогательных и управляющих контактов

— однопроводной

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

— тонкопроволочный без концевой заделки кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)

● для проводов американского калибра (AWG) для вспомогательных и управляющих контактов

1x (20 ... 12)

момент затяжки для вспомогательных и управляющих контактов при винтовом зажиме

0,5 ... 0,6 N·m

момент затяжки (фунтов/дюйм) для вспомогательных и управляющих контактов при винтовом зажиме

4,5 ... 5,3 lbf·in

исполнение резьбы соединительного болта вспомогательных и управляющих контактов

длина зачистки изоляции провода для вспомогательных и управляющих контактов

7 mm

Электрическая безопасность

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

1 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-55 ... +80 °C

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ / 5 кГц ,критерий эффективности 2

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ, критерий эффективности 2

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ, критерий эффективности 2

● вследствие высокочастотного облучения согласно МЭК 61000-4-6

140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1

электростатический разряд согласно МЭК 61000-4-2

4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2

излучение высокочастотных кондуктивных помех согласно CISPR11

класс A для промышленного сектора

излучение высокочастотных полевых помех согласно CISPR11

класс B для жилого, коммерческого и предпринимательского сектора

Разрешения Сертификаты

Environment		General Product Approval
Environmental Confirmations
Test Certificates	other
Type Test Certificates/Test Report		Confirmation

Дополнительная информация

последнее изменение:

04.04.2026

Дата
06.04.2026

Техническая документация по 3RF2990-0GA33

Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, размер: 4.64 Мб, страниц: 96
