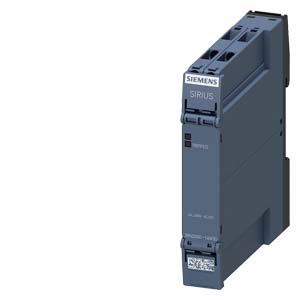

Siemens 3RN2000-1AW30 реле контроля

Name: Siemens 3RN2000-1AW30 реле контроля
Brand: Siemens
Price: 6099 RUB
Availability: InStock

Компактное реле термисторной защиты в корпусе 17.5 мм, винтовые клеммы, 1 П-контакт, ном. питающее напряжение управления Us = 24 V-240 В AC/DC, авто СБРОС, возможно подключение биметаллических датчиков (напр, термоклик), Supply = output voltage, 1 светодиод (ГОТОВ)

Купить 3RN20001AW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 6099 руб.

Технические характеристики 3RN20001AW30

Термисторное реле защиты двигателя, компактный анализатор, корпус 17,5 мм, винтовой зажим, 1 переключающий контакт, US = 24–240 В AC/DC, автоматический сброс, подходит для биметаллических выключателей, выходное напряжения питания, 1 светодиод (с замкнутыми контактами)

торговая марка изделия

SIRIUS

категория изделия

Термисторная защита электродвигателя SIRIUS 3RN2

наименование изделия

термисторное реле защиты двигателя

исполнение изделия

Компактный прибор обработки данных, пригоден для биметаллического выключателя (зажим A1 замкнутый с основанием переключателя)

наименование типа изделия

3RN2

Общие технические данные

функция изделия

термисторная защита двигателя

исполнение индикатора светодиод

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

0,9 W

● при постоянном токе в теплом рабочем состоянии

0,9 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 kV

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 … 55 Гц: 0,35 мм

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15

● при 24 В типичный

100 000

● при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,133 kg

Продуктивная функция

функция изделия

● сохранение ошибок

Нет

● динамическое обнаружение обрыва провода

Нет

● внешний сброс

Нет

● автоматический сброс

Да

● ручной сброс

Нет

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

пик тока включения

● при 24 В

0,3 A

● при 240 В

8 A

длительность пика тока включения

● при 24 В

0,15 ms

● при 240 В

0,15 ms

Измерительная цепь

время автономной работы при отказе сети мин.

40 ms

Точность

относительная точность измерений

9 %

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15 макс.

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

Цепь главного тока

рабочая частота расчетное значение

50 ... 60 Hz

допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

6 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания) / 1 кВ (сигнальные порты)

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (линия к земле)

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (линия к линии)

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

гальваническая развязка

● между входом и выходом

Да

● между источником питания и прочими цепями

Нет

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12), 2x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

● многопроводной

20 ... 12

момент затяжки при винтовом зажиме

0,6 ... 0,8 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

17,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации макс.

70 %

Разрешения Сертификаты

Environment	General Product Approval	EMV	Maritime application
Environmental Confirmations
Maritime application

Дополнительная информация

последнее изменение:

04.04.2026

Дата
07.04.2026

Техническая документация по 3RN2000-1AW30

Sirius_3RN20.pdf
размер: 2.70 Мб, страниц: 70
Презентация «Easy, efficient and always up to date – the SIRIUS modular system»
язык: EN, размер: 435.77 Кб, страниц: 8
