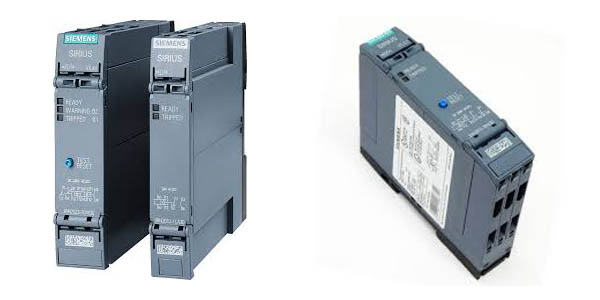

Реле термисторной защиты Siemens 3RN20

Обзор

Электронные реле термисторной защиты двигателей серии SIRIUS 3RN20 от компании Siemens - это интеллектуальные устройства температурного контроля, предназначенные для прямой защиты обмоток электродвигателей от перегрева путем непрерывного съема данных со встроенных терморезисторов с положительным температурным коэффициентом (датчиков PTC / PTC-термисторов).

Основные группы реле термисторной защиты SIRIUS 3RN20

Компактные реле термисторной защиты (серия 3RN2000): экономичные базовые приборы в ультраузком шкафном корпусе шириной всего 17.5 мм, оснащенные функцией автоматического сброса (Auto-RESET) и светодиодной индикацией.
Стандартные реле термисторной защиты (серии 3RN2010 / 3RN2011): универсальные реле в корпусах 17.5 мм и 22.5 мм. Доступны модификации с ручным (Manual), удаленным (Remote) и автоматическим сбросом, а также с функцией запоминания неисправности и контролем обрыва/короткого замыкания цепи датчиков.
Многофункциональные реле и реле ПАЗ (серии 3RN2012 / 3RN2013): продвинутые устройства контроля, сертифицированные для систем противоаварийной защиты и взрывозащищенных зон (ATEX / SIL 1). Оснащаются несколькими выходными реле для раздельной сигнализации.
Реле термисторной защиты для предупреждения и отключения (серия 3RN2023): специализированные двухканальные приборы, позволяющие подключить две независимые цепи датчиков PTC (например, для раннего предупреждения о перегреве на уровне 120°C и финального аварийного отключения мотора при 150°C).

Преимущества использования приборов контроля SIRIUS 3RN20

Прямое измерение температуры внутри обмоток: в отличие от обычных тепловых реле, которые рассчитывают перегрев косвенно по току, термисторная защита 3RN20 реагирует на реальный физический нагрев меди. Это гарантирует защиту при тяжелых пусках, заклинивании ротора, ухудшении охлаждения или частых циклах включения.
Универсальное питание катушек: большинство моделей выпускаются в исполнении Wide-voltage (например, с суффиксом AW30, DW30, GW30), что позволяет одному реле стабильно работать в диапазонах напряжений от 24 В до 240 В как переменного (AC), так и постоянного (DC) тока.
Соответствие жестким промышленным стандартам: старшие модификации сертифицированы по директивам ATEX (для двигателей во взрывоопасных зонах Ex e, Ex d) и функциональной безопасности Functional Safety, обеспечивая надежное размыкание силовых цепей.

Область применения

Защита ответственных электродвигателей с тяжелыми, затяжными режимами пуска и частыми торможениями (центрифуги, мешалки, дробилки).
Контроль температуры синхронных и асинхронных двигателей, работающих под управлением частотных преобразователей в условиях сниженного самоохлаждения на малых оборотах.
Обеспечение взрывозащиты насосных агрегатов, компрессоров и вентиляционных систем на предприятиях химической, нефтегазовой и горнодобывающей промышленности.
