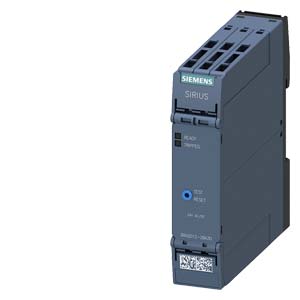

    Siemens 3RN2012-2BA30 реле контроля

    Siemens 3RN2012-2BA30 реле контроля

    Реле термисторной защиты в стандартном корпусе 22.5 мм, пружинные клеммы, 2 П-контакта, ном. питающее напряжение управления Us = 24 В AC/DC, ручной/авто/дист. СБРОС, ATEX (доп. требование для стран ЕС), 2 светодиода (ГОТОВ/СРАБОТАЛ), гальваническая развязка кнопка ТЕСТ/СБРОС, контроль обрыва и замыкания в цепи датчика , энергонезависимая память состояния

    Купить 3RN20122BA30 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 9078 руб.

    Технические характеристики 3RN20122BA30

    Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Пружинная клемма 2 переключающих контакта US = 24 В AC/DC Ручн./авто/дист. сброс с допуском ATEX 2 светодиода (Ready/Tripped) Гальваническая развязка Кнопка проверки/сброса Контроль обрыва провода Контроль короткого замыкания с нулевой защитой
    торговая марка изделия SIRIUS
    категория изделия Термисторная защита электродвигателя SIRIUS 3RN2
    наименование изделия термисторное реле защиты двигателя
    исполнение изделия Стандартный прибор обработки данных с допуском ATEX для обнаружения обрыва провода и короткого замыкания в цепи датчика, защита от нулевого напряжения
    наименование типа изделия 3RN2
    Общие технические данные
    функция изделия термисторная защита двигателя
    исполнение индикатора светодиод Да
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии 1,2 W
    ● при постоянном токе в теплом рабочем состоянии 1,2 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 4 kV
    ударопрочность согласно МЭК 60068-2-27 11 g/15 мс
    вибропрочность согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
    механический ресурс (циклов) типичный 10 000 000
    электрический ресурс (циклов) при AC-15
    ● при 24 В типичный 100 000
    ● при 230 В типичный 100 000
    тепловой ток контактного коммутационного элемента макс. 5 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 05/28/2009
    SVHC substance name
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    Масса нетто ME 0,161 kg
    Продуктивная функция
    функция изделия
    ● сохранение ошибок Да
    ● динамическое обнаружение обрыва провода Да
    ● внешний сброс Да
    ● автоматический сброс Да
    ● ручной сброс Да
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания AC/DC
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 24 V
    ● при 60 Гц расчетное значение 24 V
    оперативное напряжение питания при постоянном токе расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,85
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
    ● исходное значение 0,85
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
    ● исходное значение 0,85
    ● конечное значение 1,1
    пик тока включения
    ● при 24 В 0,5 A
    длительность пика тока включения
    ● при 24 В 50 ms
    Измерительная цепь
    время автономной работы при отказе сети мин. 40 ms
    Точность
    относительная точность измерений 2 %
    Вспомогательный контур
    материал коммутирующих контактов AgSnO2
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 0
    число переключающих контактов для вспомогательных контактов 2
    рабочий ток вспомогательных контактов при AC-15 макс. 3 A
    рабочий ток вспомогательных контактов при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    Цепь главного тока
    рабочая частота расчетное значение 50 ... 60 Hz
    допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц 3 A
    допустимый ток длительной нагрузки выходного реле при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле 6 A
    Электромагнитная совместимость
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания) / 1 кВ (сигнальные порты)
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (линия к земле)
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (линия к линии)
    электростатический разряд согласно МЭК 61000-4-2 контактный разряд 6 кВ / воздушный разряд 8 кВ
    Разделение потенциала
    исполнение гальванической развязки гальваническая развязка
    гальваническая развязка
    ● между входом и выходом Да
    ● между выходами Да
    ● между источником питания и прочими цепями Нет
    Безопасность
    частота отказов [FIT] при частоте обнаруживаемых опасных отказов (λdd) 7E-8 1/h
    частота отказов [FIT] при частоте необнаруживаемых опасных отказов (λdu) 3,1E-7 1/h
    средний охват диагностикой (DCavg) 18 %
    среднее время между отказами (MTBF) 97 a
    средняя наработка до опасного отказа (MTTFd) 303 a
    IEC 62061
    уровень полноты безопасности (SIL) согласно МЭК 62061 SIL 1
    PFHD при высокой приоритетности запроса согласно МЭК 62061 3,8E-7 1/h
    ISO 13849
    уровень эффективности защиты (PL) согласно EN ISO 13849-1 c
    категория согласно EN ISO 13849-1 1
    уровень эффективности защиты (PL) согласно ISO 13849-1 PL c
    IEC 61508
    уровень полноты безопасности (SIL) согласно МЭК 61508 1
    тип защитного устройства согласно МЭК 61508-2 тип B
    PFDavg при низкой приоритетности запроса согласно МЭК 61508 0,0041
    доля безопасных отказов (SFF) 74 %
    отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 0
    значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 3 a
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения пружинная клемма (Push-In)
    ● для цепи вспомогательного и оперативного тока пружинная клемма (Push-In)
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 4 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 2,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 0,5 ... 4 мм²
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 12)
    ● для проводов американского калибра (AWG) многопроводной 20 ... 12
    поперечное сечение подключаемого провода
    ● однопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,5 ... 2,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,5 ... 4 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 12
    ● многопроводной 20 ... 12
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 100 mm
    ширина 22,5 mm
    глубина 90 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 0 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +85 °C
    ● при транспортировке -40 ... +85 °C
    относительная атмосферная влажность при эксплуатации макс. 70 %
    категория взрывозащиты для пыли [Ex t] [Ex p]
    категория взрывозащиты для газа [Ex e] [Ex d] [Ex px]
    Разрешения Сертификаты
    Environment General Product Approval EMV For use in hazardous locations
    For use in hazardous locations Maritime application
    Дополнительная информация
    3RN2012-2BA30
    3RN2012-2BA30
    3RN2012-2BA30
    3RN2012-2BA30
    последнее изменение: 04.04.2026
    Дата
    07.04.2026
    Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RN2012-2BA30
