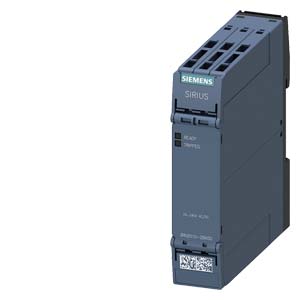

Siemens 3RN2010-2BW30 реле контроля

Name: Siemens 3RN2010-2BW30 реле контроля
Brand: Siemens
Price: 5877 RUB
Availability: InStock

Реле термисторной защиты в стандартном корпусе 22.5 мм, пружинные клеммы, 2 П-контакта, ном. питающее напряжение управления Us = 24-240 В AC/DC, авто СБРОС, возможно подключение биметаллических датчиков (напр, термоклик), 2 светодиода (ГОТОВ/СРАБОТАЛ), гальваническая развязка

Купить 3RN20102BW30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 5877 руб.

Технические характеристики 3RN20102BW30

Термисторная защита электродвигателя Стандартный блок обработки Корпус 22,5 мм Пружинная клемма 2 переключающих контакта US = 24–240 В AC/DC Автоматический сброс подходит для биметаллического переключателя 2 светодиода (Ready/Tripped) Гальваническая развязка

торговая марка изделия

SIRIUS

категория изделия

Термисторная защита электродвигателя SIRIUS 3RN2

наименование изделия

термисторное реле защиты двигателя

исполнение изделия

Стандартный прибор обработки данных, пригоден для биметаллического выключателя

наименование типа изделия

3RN2

Общие технические данные

функция изделия

термисторная защита двигателя

исполнение индикатора светодиод

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

1,4 W

● при постоянном токе в теплом рабочем состоянии

1,4 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 kV

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 … 55 Гц: 0,35 мм

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15

● при 24 В типичный

100 000

● при 230 В типичный

100 000

тепловой ток контактного коммутационного элемента макс.

5 A

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

05/28/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,162 kg

Продуктивная функция

функция изделия

● сохранение ошибок

Нет

● динамическое обнаружение обрыва провода

Нет

● внешний сброс

Нет

● автоматический сброс

Да

● ручной сброс

Нет

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

оперативное напряжение питания при постоянном токе расчетное значение

24 ... 240 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

пик тока включения

● при 24 В

0,6 A

● при 240 В

12 A

длительность пика тока включения

● при 24 В

0,25 ms

● при 240 В

0,2 ms

Измерительная цепь

время автономной работы при отказе сети мин.

40 ms

Точность

относительная точность измерений

9 %

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15 макс.

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

Цепь главного тока

рабочая частота расчетное значение

50 ... 60 Hz

допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц

3 A

допустимый ток длительной нагрузки выходного реле при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле

6 A

Электромагнитная совместимость

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ (порты питания) / 1 кВ (сигнальные порты)

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 кВ (линия к земле)

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ (линия к линии)

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

гальваническая развязка

● между входом и выходом

Да

● между выходами

Да

● между источником питания и прочими цепями

Да

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Да

исполнение электрического соединения

пружинная клемма (Push-In)

● для цепи вспомогательного и оперативного тока

пружинная клемма (Push-In)

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 4 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²)

● тонкопроволочный без концевой заделки кабеля

0,5 ... 4 мм²

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 12)

● для проводов американского калибра (AWG) многопроводной

20 ... 12

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 4 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 4 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 12

● многопроводной

20 ... 12

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

100 mm

ширина

22,5 mm

глубина

90 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации макс.

70 %
