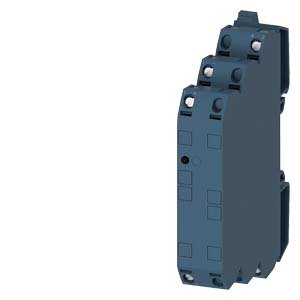

Siemens 3RS7006-1FW00 реле контроля

Name: Siemens 3RS7006-1FW00 реле контроля
Brand: Siemens
Price: 32799 RUB
Availability: InStock

ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ 24 ... 240В UC, 3-ХОДОВАЯ ГАЛЬВАНИЧЕСКАЯ РАЗВЯЗКА, ВХОД: 0-60МВ, 0-100МВ, 0-300МВ, 0-500MВ, 0-1В, 0-2В, 0-5В, 0-10 0-20В, 2-10В, 0-5MA, 0-10MA, 0-20MA, 4-20MA, +-5MA, +-20MA, ВЫХОД: 0 ... 10 В, 0/4 ... 20 MA, ВИНТОВЫЕ КЛЕММЫ

Купить 3RS70061FW00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 32799 руб.

Технические характеристики 3RS70061FW00

Разделительный преобразователь 24–240 В AC/DC, 3-канальное разделение Вход: 0–60 мВ, 0–100 мВ 0–300 мВ, 0–500 мВ, 0–1 В 0–20 В, 2–10 В, 0–5 мА, 0–10 мА 2–10 В, 0–5 мА, 0–10 мА 0–20 мА, 4–20 мА, +-5 мА, +-20 мА Выход: 0–10 В, 0/4–20 мA Винтовой зажим

торговая марка изделия

SIRIUS

категория изделия

Разделительный преобразователь

наименование изделия

универсальный преобразователь

исполнение изделия

активный, переключаемый

наименование типа изделия

3RS70

Общие технические данные

исполнение индикатора светодиод

Да

число каналов

потребляемая активная мощность

0,5 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

6 ... 150 Гц: 2 g

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/25/2015

Масса нетто ME

0,077 kg

Напряжение питания

напряжение питания при переменном токе

● при 50 Гц расчетное значение

24 ... 240 V

● при 60 Гц расчетное значение

24 ... 240 V

напряжение питания при постоянном токе расчетное значение

24 ... 240 V

частота напряжения питания расчетное значение

60 ... 50 Hz

коэффициент рабочего диапазона, напряжение питания, расчетное значение

● при переменном токе при 50 Гц

0,8 ... 1,1

● при переменном токе при 60 Гц

0,8 ... 1,1

● при постоянном токе

0,8 ... 1,1

Точность

относительная точность измерений

0,1 %

относительное линейное отклонение

0,05 %

дрейф температуры на °C

0,015 %/°C

пульсация напряжения макс.

20 mV

предельная частота

30 Hz

время затухания колебаний для отклонения 1 %

17 ms

время нарастания

6 ms

Цепь главного тока

тип напряжения

AC/DC

Входы/ Выходы

входное напряжение макс.

30 V

характеристика выхода устойчивый к коротким замыканиям

Да

вид сигнала на входе

0 ... 60 mV, 0 ... 100 mV, 0 ... 300 mV, 0 ... 500 mV, 0 ... 1 V, 0 ... 2 V, 0 ... 5 V, 0 ... 10 V, 0 ... 20 V, 2 ... 10 V, 0 ... 5 mA, 0 ... 10 mA, 0 ... 20 mA, 4 ... 20 mA, +/-5 mA, +/-20 mA

вид сигнала на выходе

0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA

входное полное сопротивление входа тока макс.

100 Ω

входное полное сопротивление входа напряжения мин.

330 kΩ

полное сопротивление нагрузки

● на выходе напряжения мин.

2 kΩ

● на выходе тока макс.

500 Ω

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

окружение B

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

1 кВ 5/50ns

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

трехходовой

гальваническая развязка

● между входом и выходом

Да

● между выходами

Нет

● между входами

Нет

● между источником питания и прочими цепями

Да

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,25 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

момент затяжки при винтовом зажиме

0,5 ... 0,6 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

крепление с защелкой

высота

93 mm

ширина

17,5 mm

глубина

72,5 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval			EMV	Maritime application
Environmental Confirmations

Дополнительная информация

последнее изменение:

04.04.2026

Дата
07.04.2026
