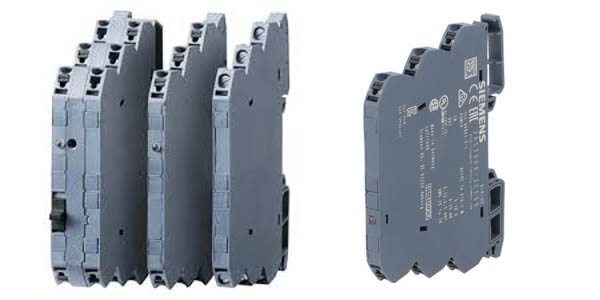

Преобразователи аналоговых сигналов Siemens SIRIUS 3RS70

Обзор

Интерфейсные преобразователи аналоговых сигналов SIRIUS 3RS70 от компании Siemens представляют собой ультракомпактные коммутационные модули нового поколения шириной всего 6.2 мм и 17.5 мм. Они разработаны для гальванического разделения, масштабирования, фильтрации и взаимного преобразования стандартных аналоговых величин (тока и напряжения). Устройства обеспечивают стабильную передачу измерительных данных между полевыми датчиками и аналоговыми модулями ввода/вывода промышленных контроллеров (ПЛК) в условиях сильных электромагнитных помех.

Основные группы преобразователей сигналов серии SIRIUS 3RS70

Преобразователи со стандартными фиксированными настройками (серии 3RS7000 / 3RS7002 / 3RS7003): базовые высокоточные модули (активные и пассивные), жестко откалиброванные на заводе под конкретные типы сигналов (например, 0...10 В, 0...20 мА или 4...20 мА). Исключают ошибки ручной настройки.
Мультифункциональные универсальные преобразователи (серии 3RS7005 / 3RS7006): настраиваемые интерфейсные модули широкого применения. С помощью переключателей на корпусе пользователь может самостоятельно сконфигурировать нужную комбинацию входного и выходного аналогового сигнала под текущую задачу.
Пассивные разделители сигналов (серия 3RS7020): специализированные двухпроводные модули гальванической развязки, работающие без внешнего источника питания. Они питаются напрямую от энергии измерительного токового контура (2-х ходовая изоляция от петли тока).
Преобразователи со встроенным переключателем Ручной/Автомат (серия 3RS7025): модули с тумблером ручного управления (Hand-Auto) и встроенным потенциометром. Позволяют оператору выдавать фиксированный аналоговый сигнал вручную в обход автоматики, что незаменимо при пусконаладке периферийного оборудования.

Преимущества использования преобразователей SIRIUS 3RS70

Минимизация монтажного пространства (Ширина 6.2 мм): компактный дизайн SlimLine экономит полезную площадь шкафа автоматики, позволяя устанавливать модули высокой плотностью на стандартную DIN-рейку.
Превосходная гальваническая развязка и фильтрация: надежно защищают входы ПЛК от контуров заземления, высоковольтных импульсных помех, перенапряжений и срезают паразитные наводки на сигнальные кабели.
Широкодиапазонное питание (модификации FW00 / KW00): универсальные катушки управления стабильно работают в сквозном диапазоне напряжений от 24 В до 240 В переменного и постоянного тока (AC/DC).
Усовершенствованные клеммы подключения: в линейке доступны классические винтовые зажимы (цифра -1 в середине кода) и передовые быстрозажимные клеммы Push-in (цифра -2) для быстрого монтажа без инструмента.

Область применения

Гальваническая изоляция и защита прецизионных плат аналогового ввода (AI) и вывода (AO) промышленных контроллеров Simatic и сторонних систем.
Преобразование сигналов датчиков (например, перевод сигнала напряжения 0...10 В в токовую петлю 4...20 мА) для передачи данных на большие расстояния без потери точности.
Подключение и защита аналоговых датчиков давления, расхода, уровня, веса и положения в составе технологических линий.
Ручное тестирование, калибровка и отладка работы частотно-регулируемых приводов (ЧРП) и регулирующих клапанов с помощью модулей серии 3RS7025.
