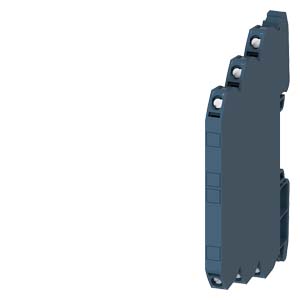

Siemens 3RS7020-1ET00 реле контроля

Name: Siemens 3RS7020-1ET00 реле контроля
Brand: Siemens
Price: 14405 RUB
Availability: InStock

УСТРОЙСТВО ДЛЯ 2-Х ХОДОВОЙ ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ, БЕЗ ВНЕШНЕГО ПИТАЮЩЕГО НАПРЯЖЕНИЯ, 1-КАНАЛ, ВХОД: 4 … 20 MA, ВЫХОД: 4 … 20 MA, ШИРИНА 6.2 MM, ВИНТОВЫЕ КЛЕММЫ

Купить 3RS70201ET00 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 14405 руб.

Технические характеристики 3RS70201ET00

Разделительный преобразователь Пассивный разделитель, одноканальный Вход: 4–20 мА Выход: 4–20 мА Ширина 6,2 мм Винтовой зажим

торговая марка изделия

SIRIUS

категория изделия

Разделительный преобразователь

наименование изделия

Однодиапазонный преобразователь

исполнение изделия

пассивный

наименование типа изделия

3RS70

Общие технические данные

исполнение индикатора светодиод

Нет

число каналов

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

50 V

падение напряжения на оборудовании

4,1 V

выдерживаемое импульсное напряжение расчетное значение

1 500 V

ударопрочность согласно МЭК 60068-2-27

полуволна синусоиды 15 г / 11 мсек

вибропрочность согласно МЭК 60068-2-6

6 ... 150 Гц: 2 g

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/25/2015

Масса нетто ME

0,045 kg

Точность

относительная точность измерений

0,1 %

дрейф температуры на °C

0,015 %/°C

пульсация напряжения макс.

5 mV

время затухания колебаний для отклонения 1 %

6 ms

Входы/ Выходы

входное напряжение макс.

30 V

характеристика выхода устойчивый к коротким замыканиям

Нет

вид сигнала на входе

4 ... 20 mA

вид сигнала на выходе

4 ... 20 мм2

входное полное сопротивление входа тока макс.

100 Ω

полное сопротивление нагрузки

● на выходе тока макс.

1 000 Ω

влияние полного сопротивления нагрузки на точность измерений

0,06 %/100 Ω

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 60947-1

окружение B

устойчивость к электромагнитным помехам согласно МЭК 60947-1

соответствует классу резкости 3

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

1 кВ 5/50ns

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

контактный разряд 6 кВ / воздушный разряд 8 кВ

Разделение потенциала

исполнение гальванической развязки

двухходовой

гальваническая развязка

● между входом и выходом

Да

● между выходами

Нет

● между входами

Нет

● между источником питания и прочими цепями

Нет

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

1x (0,25 ... 2,5 mm²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,25 ... 1,5 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,25 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

20 ... 14

момент затяжки при винтовом зажиме

0,5 ... 0,6 N·m

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

крепление с защелкой

высота

93 mm

ширина

6,2 mm

глубина

71 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

● при транспортировке

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval			EMV	Maritime application
Environmental Confirmations

Дополнительная информация

последнее изменение:

04.04.2026

Дата
07.04.2026
