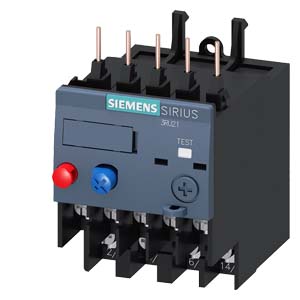

Siemens 3RU2116-0HJ0 защитное устройство

Name: Siemens 3RU2116-0HJ0 защитное устройство
Brand: Siemens
Availability: InStock

Реле перегрузки 0.55...0.80 A, для защиты электродвигателя, типоразмер S00, КЛАСС 10, для монтажа на контактор, главная цепь: подключение кабелей с кольцевыми кабельными наконечниками, вспом. цепь: подключение кабелей с кольцевыми кабельными наконечниками, сброс: ручной-авто

Купить 3RU21160HJ0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 3RU21160HJ0

Реле перегрузки 0,55–0,80 A теплов. для защиты двигателя типоразмер S00, класс 10 Для установки на контакторах Главная цепь: глухой кабельный наконечник Вспомогательная цепь: глухой кабельный наконечник Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

Термическое реле перегрузки

наименование типа изделия

3RU2

Общие технические данные

типоразмер реле перегрузки

S00

типоразмер контактора комбинируемый корпоративный

S00

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

4,8 W

● на каждый полюс

1,6 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями

440 V

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

440 V

● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью

440 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

440 V

ударопрочность согласно МЭК 60068-2-27

8g / 11 ms

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

0,14 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

● при транспортировке

-55 ... +80 °C

температурная компенсация

-40 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,55 ... 0,8 A

рабочее напряжение

● расчетное значение

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

0,8 A

рабочий ток при AC-3e при 400 В расчетное значение

0,8 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

0,18 kW

— при 500 В расчетное значение

0,25 kW

— при 690 В расчетное значение

0,37 kW

● при AC-3e

— при 400 В расчетное значение

0,18 kW

— при 500 В расчетное значение

0,25 kW

— при 690 В расчетное значение

0,37 kW

Вспомогательный контур

исполнение вспомогательного выключателя

встроенный

число размыкающих контактов для вспомогательных контактов

● примечание

для отключения контактора

число замыкающих контактов для вспомогательных контактов

● примечание

для сообщения "расцеплено"

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

3 A

● при 110 В

3 A

● при 120 В

3 A

● при 125 В

3 A

● при 230 В

2 A

● при 400 В

1 A

● при 690 В

0,75 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,3 A

● при 110 В

0,22 A

● при 125 В

0,22 A

● при 220 В

0,11 A

нагрузочная способность контакта вспомогательных контактов согласно UL

B600 / R300

Функция защиты/ контроля

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

0,8 A

● при 600 В расчетное значение

0,8 A

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A, быстродействующий: 10 A

Монтаж/ крепление/ размеры

монтажное положение

установка на контакторах: при вертикальной монтажной поверхности вращение на +/-135° и наклон на +/-22,5°, автономная установка: при вертикальной монтажной поверхности вращение на +/-135° и наклон на +/-45°; дополнительные сведения приведены в справочнике

вид креплений

Установка контакторов

высота

76 mm

ширина

45 mm

глубина

70 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Нет

исполнение электрического соединения

● для главной цепи

Cоединение на кольцевых кабельных наконечниках

● для цепи вспомогательного и оперативного тока

соединение для кольцевых кабельных наконечников

расположение электрического соединения для главной цепи

сверху и снизу

момент затяжки

● для главных контактов для кольцевого кабельного наконечника

1,2 ... 0,8 N·m

● для вспомогательных контактов для кольцевого кабельного наконечника

0,8 ... 1,2 N·m

наружный диаметр используемого кольцевого кабельного наконечника макс.

7,5 m

исполнение стержня отвертки

диаметр 5 ... 6 мм

размер шлица отвертки

Pozidriv Gr. 2

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

Безопасность

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

средняя наработка на отказ (MTTF) при высокой приоритетности запроса

2 280 a

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP00

Индикация

исполнение индикатора для коммутационного положения

Заслонка

Разрешения Сертификаты

Environment	General Product Approval			For use in hazardous locations
Environmental Confirmations
For use in hazardous locations	Maritime application

Maritime application		other
			Confirmation
