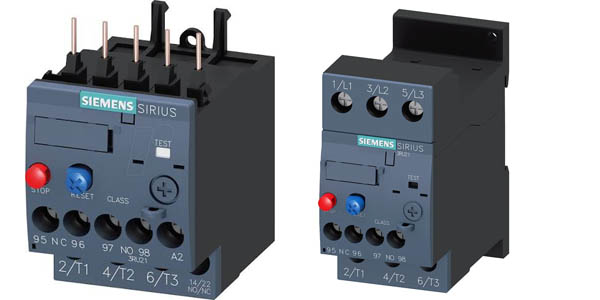

Тепловые реле перегрузки Siemens SIRIUS 3RU21

Тепловые реле перегрузки SIRIUS 3RU21 от компании Siemens разработаны для прямого механического монтажа на силовые контакторы SIRIUS 3RT2 (типоразмеров S00, S0, S2 и S3) или для независимой установки на DIN-рейку с помощью адаптеров. Реле обеспечивают надежную токозависимую защиту трехфазных асинхронных электродвигателей от недопустимого перегрева, возникающего вследствие перегрузки, асимметрии фаз или обрыва одной из фаз силовой сети.

Особенности конструкции и модификации серии SIRIUS 3RU21

Широкий диапазон токовых настроек: линейка включает приборы с возможностью точной регулировки тока несрабатывания в диапазонах от 0.11–0.16 А (для микромоторов в габарите S00) до 80–100 А (для мощных приводов в габарите S3).
Встроенная температурная компенсация: специальный компенсирующий биметаллический элемент корректирует время срабатывания реле в зависимости от температуры внутри электротехнического шкафа (в диапазоне от -40 °C до +60 °C), исключая ложные отключения.
Многофункциональные органы управления: на фронтальной панели расположены поворотный диск установки номинального тока, кнопка тестирования расцепления (TEST), индикатор состояния контактов и синяя кнопка сброса (RESET) с возможностью выбора ручного или автоматического режима повторного взвода.

Преимущества использования тепловых реле SIRIUS 3RU21

Прямая интеграция «бутербродом»: реле стыкуются непосредственно с нижними силовыми терминалами контакторов 3RT2 без использования дополнительных проводов, что экономит место на DIN-рейке и вдвое ускоряет сборку пускового фидера.
Интегрированные вспомогательные контакты: каждое устройство штатно укомплектовано одним размыкающим (1 NC) и одним замыкающим (1 NO) сигнальными контактами, которые используются для отключения катушки контактора и выдачи сигнала аварии на лампу или контроллер.
Высокая надежность подключения: доступны модификации с классическими винтовыми зажимами (-1...) и передовыми самозажимными клеммами Push-in (-2...) для быстрого вибростойкого монтажа силовых и сигнальных кабелей.

Область применения

Токовая защита трехфазных асинхронных двигателей общего назначения в системах вентиляции, кондиционирования, насосных станциях и компрессорах.
Защита приводных механизмов конвейерных линий, эскалаторов, станочного оборудования и мешалок от заклинивания и перегрузки.
Использование в составе стандартных реверсивных и нереверсивных магнитных пускателей внутри распределительных силовых шкафов (ШУ/ШУД).
