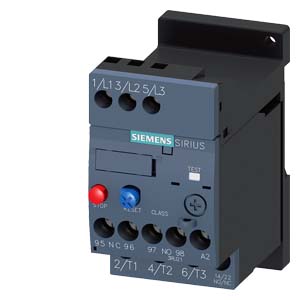

    Siemens 3RU2116-4AB1 защитное устройство

    Siemens 3RU2116-4AB1 защитное устройство

    Реле перегрузки 11...16 A, для защиты электродвигателя, типоразмер S00, КЛАСС 10, отдельная установка, главная цепь: винтовые клеммы, вспом. цепь: винтовые клеммы, сброс: ручной-авто

    Купить 3RU21164AB1 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 4991 руб.

    Технические характеристики 3RU21164AB1

    		 Реле перегрузки 11–16 A теплов. для защиты двигателя типоразмер S00, класс 10 отдельный монтаж Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс
    торговая марка изделия SIRIUS
    наименование изделия Термическое реле перегрузки
    наименование типа изделия 3RU2
    Общие технические данные
    типоразмер реле перегрузки S00
    типоразмер контактора комбинируемый корпоративный S00
    мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии 8,1 W
    ● на каждый полюс 2,7 W
    напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    макс. допустимое напряжение для безопасного разъединения
    ● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями 440 V
    ● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями 440 V
    ● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью 440 V
    ● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью 440 V
    ударопрочность согласно МЭК 60068-2-27 8g / 11 ms
    справочный идентификатор согласно МЭК 81346-2:2009 F
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 0,191 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -40 ... +70 °C
    ● при хранении -55 ... +80 °C
    ● при транспортировке -55 ... +80 °C
    температурная компенсация -40 ... +60 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Цепь главного тока
    число полюсов для главной цепи 3
    регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 11 ... 16 A
    рабочее напряжение
    ● расчетное значение 690 V
    ● при AC-3e расчетное значение макс. 690 V
    рабочая частота расчетное значение 50 ... 60 Hz
    рабочий ток расчетное значение 16 A
    рабочий ток при AC-3e при 400 В расчетное значение 16 A
    рабочая мощность
    ● при AC-3
    — при 400 В расчетное значение 7,5 kW
    — при 500 В расчетное значение 7,5 kW
    — при 690 В расчетное значение 11 kW
    ● при AC-3e
    — при 400 В расчетное значение 7,5 kW
    — при 500 В расчетное значение 7,5 kW
    — при 690 В расчетное значение 11 kW
    Вспомогательный контур
    исполнение вспомогательного выключателя встроенный
    число размыкающих контактов для вспомогательных контактов 1
    ● примечание для отключения контактора
    число замыкающих контактов для вспомогательных контактов 1
    ● примечание для сообщения "расцеплено"
    число переключающих контактов для вспомогательных контактов 0
    рабочий ток вспомогательных контактов при AC-15
    ● при 24 В 3 A
    ● при 110 В 3 A
    ● при 120 В 3 A
    ● при 125 В 3 A
    ● при 230 В 2 A
    ● при 400 В 1 A
    ● при 690 В 0,75 A
    рабочий ток вспомогательных контактов при DC-13
    ● при 24 В 2 A
    ● при 60 В 0,3 A
    ● при 110 В 0,22 A
    ● при 125 В 0,22 A
    ● при 220 В 0,11 A
    нагрузочная способность контакта вспомогательных контактов согласно UL B600 / R300
    Функция защиты/ контроля
    класс срабатывания CLASS 10
    исполнение расцепителя тока перегрузки тепловой
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 16 A
    ● при 600 В расчетное значение 16 A
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя
    ● для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 A, быстродействующий: 10 A
    Монтаж/ крепление/ размеры
    монтажное положение автономная установка при вертикальной монтажной поверхности вращение на +/-135° и наклон на +/-45°; дополнительные сведения приведены в справочнике
    вид креплений отдельная установка
    высота 89 mm
    ширина 45 mm
    глубина 80 mm
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Нет
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    расположение электрического соединения для главной цепи сверху и снизу
    вид подключаемых сечений проводов
    ● для главных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для главных контактов 2x (20 ... 16), 2x (18 ... 14), 2x 12
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) для вспомогательных контактов 2x (20 ... 16), 2x (18 ... 14)
    момент затяжки
    ● для главных контактов при винтовом зажиме 0,8 ... 1,2 N·m
    ● для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 N·m
    исполнение стержня отвертки диаметр 5 ... 6 мм
    размер шлица отвертки Pozidriv Gr. 2
    исполнение резьбы соединительного болта
    ● для главных контактов M3
    ● вспомогательных и управляющих контактов M3
    Безопасность
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 50 FIT
    средняя наработка на отказ (MTTF) при высокой приоритетности запроса 2 280 a
    IEC 61508
    значение Т1
    ● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Индикация
    исполнение индикатора для коммутационного положения Заслонка
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 0.978 kg
    ● потенциал парникового эффекта [CO2 eq] / в процессе сбыта 0.0425 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 39 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.0449 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 39.9 kg
    Environment General Product Approval

    Environmental Confirmations

    EPD Typ II/III (with life cylce assessment)

    CCC

    UL

    EAC

    S Mark

    For use in hazardous locations Maritime application

    IECEx

    ATEX

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    Maritime application other

    PRS (Polski Register of Shipping)

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    Chinese Quality Checkmark

    Confirmation

    Дополнительная информация
    3RU2116-4AB1
    3RU2116-4AB1
    3RU2116-4AB1
    последнее изменение: 26.05.2025
    Дата
    08.04.2026     		Возможны изменения.
