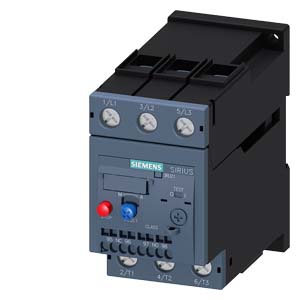

Siemens 3RU2136-4ED1 защитное устройство

Name: Siemens 3RU2136-4ED1 защитное устройство
Brand: Siemens
Price: 8075 RUB
Availability: InStock

Реле перегрузки 22…32 A, для защиты электродвигателя, типоразмер S2, КЛАСС 10, отдельная установка, главная цепь: винтовые клеммы, вспом. цепь: пружинные клеммыы, сброс: ручной-авто

Купить 3RU21364ED1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 8075 руб.

Технические характеристики 3RU21364ED1

Реле перегрузки 22–32 A теплов. для защиты двигателя типоразмер S2, класс 10 отдельный монтаж Главная цепь: винт Вспомогательная цепь: пружинная клемма Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

Термическое реле перегрузки

наименование типа изделия

3RU2

Общие технические данные

типоразмер реле перегрузки

типоразмер контактора комбинируемый корпоративный

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

13,8 W

● на каждый полюс

4,6 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями

415 V

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

415 V

● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью

690 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

690 V

ударопрочность согласно МЭК 60068-2-27

8g / 11 ms

время повторной готовности после расцепления тока перегрузки

● при автоматическом сбросе типичный

10 min

● при дистанционном сбросе

10 min

● при ручном сбросе

10 min

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/15/2014

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

475 g

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

● при транспортировке

-55 ... +80 °C

температурная компенсация

-40 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

22 ... 32 A

рабочее напряжение

● расчетное значение

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

32 A

рабочий ток при AC-3e при 400 В расчетное значение

32 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

15 kW

— при 500 В расчетное значение

18,5 kW

— при 690 В расчетное значение

30 kW

● при AC-3e

— при 400 В расчетное значение

15 kW

— при 500 В расчетное значение

18,5 kW

— при 690 В расчетное значение

30 kW

Вспомогательный контур

исполнение вспомогательного выключателя

встроенный

число размыкающих контактов для вспомогательных контактов

● примечание

для отключения контактора

число замыкающих контактов для вспомогательных контактов

● примечание

для сообщения "расцеплено"

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

3 A

● при 110 В

3 A

● при 120 В

3 A

● при 125 В

3 A

● при 230 В

2 A

● при 400 В

1 A

● при 690 В

0,75 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,3 A

● при 110 В

0,22 A

● при 125 В

0,22 A

● при 220 В

0,11 A

исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется

6A (Ik меньше или равно 0,5 кА; U меньше или равно 260 В)

нагрузочная способность контакта вспомогательных контактов согласно UL

B600 / R300

Функция защиты/ контроля

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

32 A

● при 600 В расчетное значение

32 A

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A, быстродействующий: 10 A

Монтаж/ крепление/ размеры

монтажное положение

автономная установка при вертикальной монтажной поверхности вращение на +/-135° и наклон на +/-45°; дополнительные сведения приведены в справочнике

вид креплений

отдельная установка

высота

105 mm

ширина

55 mm

глубина

117 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Нет

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

пружинный зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (1 ... 35 mm²), 1x (1 ... 50 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 25 mm²), 1x (1 ... 35 mm²)

● для проводов американского калибра (AWG) для главных контактов

2x (18 ... 2), 1x (18 ... 1)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 14)

момент затяжки

● для главных контактов при винтовом зажиме

3 ... 4,5 N·m

исполнение стержня отвертки

диаметр 5 ... 6 мм

размер шлица отвертки

Pozidriv Gr. 2

исполнение резьбы соединительного болта

● для главных контактов

Безопасность

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

средняя наработка на отказ (MTTF) при высокой приоритетности запроса

2 280 a

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Заслонка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

2.02 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.0761 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

65.6 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.0703 kg

● потенциал парникового эффекта [CO2 eq] / всего

67.7 kg

Environment		General Product Approval		For use in hazardous locations
Environmental Confirmations
For use in hazardous locations	Maritime application

Maritime application		other
			Confirmation
