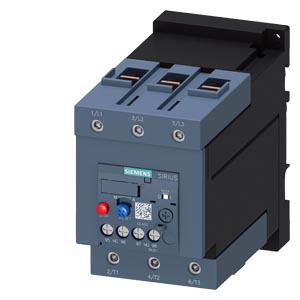

Siemens 3RU2146-4MB1 защитное устройство

Name: Siemens 3RU2146-4MB1 защитное устройство
Brand: Siemens
Price: 19287 RUB
Availability: InStock

Реле перегрузки 80-100A, для защиты электродвигателя, типоразмер S3, КЛАСС 10, отдельная установка, главная цепь: винтовые клеммы, вспом. цепь: винтовые клеммы, сброс: ручной-авто

Купить 3RU21464MB1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 19287 руб.

Технические характеристики 3RU21464MB1

Реле перегрузки 80–100 A теплов. для защиты двигателя Типоразмер S3, класс 10 отдельный монтаж Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс

торговая марка изделия

SIRIUS

наименование изделия

Термическое реле перегрузки

наименование типа изделия

3RU2

Общие технические данные

типоразмер реле перегрузки

типоразмер контактора комбинируемый корпоративный

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии

21 W

● на каждый полюс

7 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

1 000 V

выдерживаемое импульсное напряжение расчетное значение

8 kV

макс. допустимое напряжение для безопасного разъединения

● в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями

440 V

● в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями

440 V

● в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью

440 V

● в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью

440 V

ударопрочность согласно МЭК 60068-2-27

8g / 11 ms

время повторной готовности после расцепления тока перегрузки

● при автоматическом сбросе типичный

10 min

● при дистанционном сбросе

10 min

● при ручном сбросе

10 min

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

0,804 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-55 ... +80 °C

● при транспортировке

-55 ... +80 °C

температурная компенсация

-40 ... +60 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

80 ... 100 A

рабочее напряжение

● расчетное значение

1 000 V

● при AC-3e расчетное значение макс.

1 000 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

100 A

рабочий ток при AC-3e при 400 В расчетное значение

100 A

рабочая мощность

● при AC-3

— при 400 В расчетное значение

45 kW

— при 500 В расчетное значение

55 kW

— при 690 В расчетное значение

90 kW

● при AC-3e

— при 400 В расчетное значение

45 kW

— при 500 В расчетное значение

55 kW

— при 690 В расчетное значение

90 kW

Вспомогательный контур

исполнение вспомогательного выключателя

встроенный

число размыкающих контактов для вспомогательных контактов

● примечание

для отключения контактора

число замыкающих контактов для вспомогательных контактов

● примечание

для сообщения "расцеплено"

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

3 A

● при 110 В

3 A

● при 120 В

3 A

● при 125 В

3 A

● при 230 В

2 A

● при 400 В

1 A

● при 690 В

0,75 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 60 В

0,3 A

● при 110 В

0,22 A

● при 125 В

0,22 A

● при 220 В

0,11 A

исполнение линейного защитного автомата для защиты вспомогательного выключателя от короткого замыкания требуется

6A (Ik меньше или равно 0,5 кА; U меньше или равно 260 В)

нагрузочная способность контакта вспомогательных контактов согласно UL

B600 / R300

Функция защиты/ контроля

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

96 A

● при 600 В расчетное значение

99 A

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты от коротких замыканий главной цепи

— при типе координации 1 требуется

690 V: gG: 250 A; 1000 V: a.M. / g.B.: 200 A

— при типе координации 2 требуется

690 V: gG: 200 A; 1000 V: a.M. / g.B.: 200 A

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 6 A, быстродействующий: 10 A

Монтаж/ крепление/ размеры

монтажное положение

автономная установка при вертикальной монтажной поверхности вращение на +/-135° и наклон на +/-45°; дополнительные сведения приведены в справочнике

вид креплений

отдельная установка

высота

120 mm

ширина

70 mm

глубина

140 mm

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Нет

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (2,5 ... 16 мм²)

— многопроводной

2x (6 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)

— однопроводной или многопроводной

2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)

● для проводов американского калибра (AWG) для главных контактов

2x (10 ... 1/0), 1x (10 ... 2/0)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

момент затяжки

● для главных контактов для кольцевого кабельного наконечника

4,5 ... 6 N·m

наружный диаметр используемого кольцевого кабельного наконечника макс.

19 m

момент затяжки

● для главных контактов при винтовом зажиме

4,5 ... 6 N·m

● для вспомогательных контактов при винтовом зажиме

0,8 ... 1,2 N·m

исполнение стержня отвертки

Внутренний шестигранник

размер шлица отвертки

Внутренний шестигранник 4 мм

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

Безопасность

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

средняя наработка на отказ (MTTF) при высокой приоритетности запроса

2 280 a

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Заслонка

Разрешения Сертификаты

Environment	General Product Approval		For use in hazardous locations
Environmental Confirmations
Maritime application

Maritime application	other
		Confirmation

Дополнительная информация

последнее изменение:

04.03.2026

Дата
08.04.2026

Техническая документация по 3RU2146-4MB1

Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, размер: 10.62 Мб, страниц: 67
