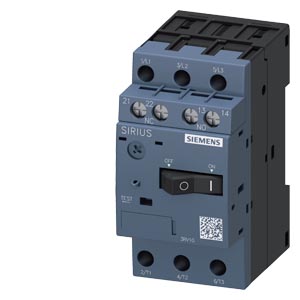

Siemens 3RV1011-1HA15 Автоматические выключатели
Выключатель автоматический 3RV10111HA15
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, ТИПОРАЗМЕР S00, ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, КЛАСС 10, A-РАСЦЕПИТЕЛЬ 5.5..8 A, N-РАСЦЕПИТЕЛЬ 96 A, 1НO+1НЗ ПОПЕРЕЧНЫЙ, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ
Автоматические выключатели Siemens SIRIUS 3RV1011 выполняют функцию защиты от перегрузки и короткого замыкания двигателей, трансформаторов и установок в диапазоне токов от 0,16 А до 100 А. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.
Достоинства автоматических выключателей Siemens Sirius 3RV1011-1HA15
- Унифицированная, согласованная между собой и с контакторами серия. Диапазон токов: 0,16 А …100 А (максимальная мощность защищаемого двигателя: 0,04 - 45кВт при 400В). 4 типоразмера: S00, S0, S2 и S3. Возможен монтаж контактора на автомат при помощи соединительных модулей без проводов - экономия места и времени, наглядность структуры шкафа.
- Стойкость автоматов к короткому замыканию Icu = 50 кА или 100 кА при 400 В АС. Поскольку эти высокие значения, как правило, не возникают на практике, отпадает необходимость в расчете и предохранителе на стороне питания.
- Возможность полной нагрузки расчетным током при температуре до +60oС. Даже при высокой плотности монтажа нет необходимости в снижении величины рабочего тока.
- Пластик корпуса без содержания галогенов. Аппараты Siemens SIRIUS – безопасны для окружающей среды.
- Унифицированные принадлежности для всех типоразмеров, например, дополнительные контакты одинаковы для всех типоразмеров. Упрощается складское хозяйство, опасность путаницы исключается.
- Простой, не требующий инструмента монтаж таких принадлежностей, как вспомогательные и аварийные контакты, вспомогательный расцепитель. Монтаж на месте по потребности, снижение складских расходов, поскольку на складе хранится меньшее количество вариантов.
- Быстрое подключение, каждая клемма рассчитана на два провода. Зажимы – стандартные (винтовые). До 12 А доступны пружинные клеммы (cage clamp)
Технические характеристики 3RV10111HA15
| | CIRCUIT-BREAKER, SIZE S00, FOR MOTOR PROTECTION, CLASS 10, A REL.5.5...8 A, N REL.104 A, 1NO + 1NC TRANSVERSE, SCREW CONN., STANDARD BREAKING CAPAC. | |
| Фирменное название продукта | SIRIUS | |
| Общие технические данные: | ||
| Габаритные размеры автоматического выключателя | S00 | |
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S00 | |
| Расширение продукта | ||
| Вспомогательный выключатель | да | |
| Мощность потерь [Вт] всего типовое | 7 W | |
| Напряжение изоляции при степени загрязнения 3 расчетное значение | 690 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 000 V | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| в сетях с заземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| для подключаемой клеммы | IP00 | |
| Механический срок службы (коммутационные циклы) | ||
| главных контактов типовое | 100 000 | |
| вспомогательных контактов типовое | 100 000 | |
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| Тип взрывозащиты | Усиленная безопасность | |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Условное обозначение согласно DIN EN 81346-2 | Q | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -20 ... +60 °C | |
| во время хранения | -50 ... +80 °C | |
| во время транспортировки | -50 ... +80 °C | |
| Температурная компенсация | -20 ... +60 °C | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 5,5 ... 8 A | |
| рабочее напряжение | ||
| расчетное значение | 690 V | |
| при AC-3 расчетное значение максимальное | 690 V | |
| Рабочая частота расчетное значение | 50 ... 60 Hz | |
| Рабочий ток расчетное значение | 8 A | |
| Рабочий ток | ||
| при AC-3 | ||
| — при 400 В расчетное значение | 8 A | |
| Эксплуатационная мощность | ||
| при AC-3 | ||
| — при 230 В расчетное значение | 1 500 W | |
| — при 400 В расчетное значение | 3 000 W | |
| — при 500 В расчетное значение | 4 000 W | |
| — при 690 В расчетное значение | 5 500 W | |
| Частота коммутации | ||
| при AC-3 максимальное | 15 1/h | |
| Вспомогательный контур: | ||
| Исполнение вспомогательного выключателя | поперечный | |
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| — примечание | 1 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| — примечание | 1 | |
| Количество переключающих контактов | ||
| для вспомогательных контактов | 0 | |
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 2 A | |
| при 110 В | 2 A | |
| при 120 В | 2 A | |
| при 125 В | 2 A | |
| при 230 В | 0,5 A | |
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 1 A | |
| при 60 В | 0,15 A | |
| Функция защиты/ контроля: | ||
| выполнение размыкателя при перегрузке | тепловой | |
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | ||
| при 240 В расчетное значение | 100 000 A | |
| при 400 В расчетное значение | 12 500 A | |
| при 500 В расчетное значение | 3 000 A | |
| при 690 В расчетное значение | 2 000 A | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при переменном токе при 240 В расчетное значение | 100 000 A | |
| при переменном токе при 400 В расчетное значение | 50 000 A | |
| при переменном токе при 500 В расчетное значение | 3 000 A | |
| при переменном токе при 690 В расчетное значение | 2 000 A | |
| Отключающая способность тока короткого замыкания (Icn) | ||
| при 1 токопроводе при постоянном токе при DC расчетное значение | 10 000 A | |
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | 10 000 A | |
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | 10 000 A | |
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 8 A | |
| при 600 В расчетное значение | 8 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 0,333 hp | |
| — при 230 В расчетное значение | 1 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 2 hp | |
| — при 220/230 В расчетное значение | 2 hp | |
| — при 460/480 В расчетное значение | 5 hp | |
| — при 575/600 В расчетное значение | 5 hp | |
| защита от коротких замыканий | ||
| выполнение размыкателя короткого напряжения | магнитный | |
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A) | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715 | |
| Высота | 90 mm | |
| Ширина | 45 mm | |
| Глубина | 81 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | нет | |
| Исполнение электрического подключения | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Расположение электрических подключений для главной электрической цепи | сверху и снизу | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для главных контактов | 2x (18 ... 14) | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (18 ... 14) | |
| Крутящий момент затяжки | ||
| для главных контактов при винтовом соединении | 0,8 ... 1,2 N·m | |
| для вспомогательных контактов при винтовом соединении | 0,8 ... 1,2 N·m | |
| Исполнение ствола отвертки | Диаметр от 5 до 6 мм | |
| Исполнение резьбы соединительного болта | ||
| для главных контактов | M3 | |
| вспомогательных и управляющих контактов | M3 | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 18.06.2016 | |
