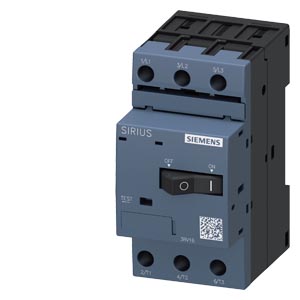

    Siemens 3RV1611-0BD10 защитное устройство

    Siemens 3RV1611-0BD10 защитное устройство

    ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, A-РАСЦЕПИТЕЛЬ 0.2 A, N-РАСЦЕПИТЕЛЬ 1.2 A, ТИПОРАЗМЕР S00, КОНТРОЛЬ ПРЕДОХРАНИТЕЛЕЙ, ВИНТОВЫЕ КЛЕММЫ

    Купить 3RV16110BD10 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 3808 руб.

    Технические характеристики 3RV16110BD10

    		 Автоматический выключатель, типоразмер S00 для контроля предохранителя Винтовой зажим Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,2 A N-расцепитель 1,2 A
    торговая марка изделия SIRIUS
    наименование изделия автоматический выключатель защиты двигателя
    исполнение изделия для контроля предохранителя
    наименование типа изделия 3RV1
    Общие технические данные
    типоразмер автоматического выключателя S00
    дополнение изделия вспомогательный выключатель Да
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии 5,5 W
    ● при переменном токе в теплом рабочем состоянии на каждый полюс 1,8 W
    напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    механический ресурс (циклов)
    ● главных контактов типичный 100 000
    ● вспомогательных контактов типичный 100 000
    электрический ресурс (циклов) типичный 100 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 01/01/2013
    Масса нетто ME 232 g
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -20 ... +60 °C
    ● при хранении -50 ... +80 °C
    ● при транспортировке -50 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Цепь главного тока
    число полюсов для главной цепи 3
    тип напряжения для главной цепи AC/DC
    рабочее напряжение
    ● расчетное значение 20 ... 690 V
    ● при AC-3 расчетное значение макс. 690 V
    ● при AC-3e расчетное значение макс. 690 V
    рабочая частота расчетное значение 50 ... 60 Hz
    рабочий ток расчетное значение 0,2 A
    рабочий ток
    ● при AC-3 при 400 В расчетное значение 0,2 A
    ● при AC-3e при 400 В расчетное значение 0,2 A
    частота коммутации
    ● при AC-3 макс. 15 1/h
    ● при AC-3e макс. 15 1/h
    Вспомогательный контур
    тип напряжения для цепи вспомогательного и оперативного тока Переменный/постоянный ток
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 0
    число переключающих контактов для вспомогательных контактов 0
    Функция защиты/ контроля
    функция изделия
    ● обнаружение замыканий на землю Нет
    ● обнаружение потери фазы Да
    исполнение расцепителя тока перегрузки тепловой
    ном. предельная отключающая способность при коротком замыкании (Icu)
    ● при переменном токе при 240 В расчетное значение 100 kA
    ● при переменном токе при 400 В расчетное значение 100 kA
    ● при переменном токе при 500 В расчетное значение 100 kA
    ● при переменном токе при 690 В расчетное значение 100 kA
    ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе
    ● при 240 В расчетное значение 100 kA
    ● при 400 В расчетное значение 100 kA
    ● при 500 В расчетное значение 100 kA
    ● при 690 В расчетное значение 100 kA
    порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 1,2 A
    Номинальная нагрузка UL/CSA
    ток полной нагрузки (FLA) для 3-фазного электродвигателя
    ● при 480 В расчетное значение 0,2 A
    ● при 600 В расчетное значение 0,2 A
    защита от коротких замыканий
    функция изделия защита от коротких замыканий Да
    исполнение расцепителя тока короткого замыкания магнитный
    исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи
    ● при 240 В не нужны
    ● при 400 В Нет необходимости
    ● при 500 В Нет необходимости
    ● при 690 В Нет необходимости
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
    высота 90 mm
    ширина 45 mm
    глубина 75 mm
    необходимое расстояние
    ● до заземленных компонентов при 400 В
    — вниз 20 mm
    — вверх 20 mm
    — вбок 9 mm
    ● до компонентов, находящихся под напряжением при 400 В
    — вниз 20 mm
    — вверх 20 mm
    — вбок 9 mm
    ● до заземленных компонентов при 500 В
    — вниз 20 mm
    — вверх 20 mm
    — вбок 9 mm
    ● до компонентов, находящихся под напряжением при 500 В
    — вниз 20 mm
    — вверх 20 mm
    — вбок 9 mm
    ● до заземленных компонентов при 690 В
    — вниз 20 mm
    — вверх 20 mm
    — назад 0 mm
    — вбок 9 mm
    — вперед 0 mm
    ● до компонентов, находящихся под напряжением при 690 В
    — вниз 20 mm
    — вверх 20 mm
    — назад 0 mm
    — вбок 9 mm
    — вперед 0 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    расположение электрического соединения для главной цепи сверху и снизу
    вид подключаемых сечений проводов
    ● для главных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x (1 ... 4 мм²)
    — тонкопроволочный с концевой заделкой кабеля 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    вид подключаемых сечений проводов
    ● для вспомогательных контактов
    — однопроводной или многопроводной 2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
    момент затяжки
    ● для главных контактов при винтовом зажиме 0,8 ... 1,2 N·m
    ● для вспомогательных контактов при винтовом зажиме 0,8 ... 1,2 N·m
    исполнение стержня отвертки Диаметр от 5 до 6 мм
    размер шлица отвертки Pozidriv разм. 2
    исполнение резьбы соединительного болта
    ● для главных контактов M3
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Индикация
    исполнение индикатора для коммутационного положения Тумблер
    Разрешения Сертификаты
    Environment General Product Approval Maritime application

    Environmental Confirmations

    CCC

    UL

    KC

    EAC

    ABS (American Bureau of Shipping)

    Maritime application other

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    RMRS (Russian Maritime Register)

    Chinese Quality Checkmark

    Confirmation

    Miscellaneous

    Дополнительная информация
    3RV1611-0BD10
    3RV1611-0BD10
    3RV1611-0BD10
    последнее изменение: 11.11.2025
    Дата
    09.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RV1611-0BD10
