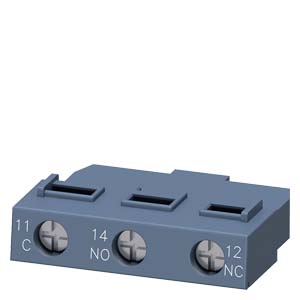

Siemens 3RV2901-1D защитное устройство

Name: Siemens 3RV2901-1D защитное устройство
Brand: Siemens
Price: 740 RUB
Availability: InStock

ФРОНТАЛЬНЫЙ БЛОК-КОНТАКТ, 1 П, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ 3RV2

Купить 3RV29011D в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 9 шт.

mdi-cash-multiple 740 руб.

Технические характеристики 3RV29011D

Выключатель вспомогательных цепей поперечный 1 П, винтовой зажим для автоматического выключателя 3RV2

торговая марка изделия

SIRIUS

наименование изделия

вспомогательный выключатель

исполнение изделия

вспомогательный выключатель с поперечным расположением

Общие технические данные

сертификат соответствия

CE / UL / CSA / CCC

типоразмер автоматического выключателя

S00, S0, S2, S3

исполнение индикатора светодиод

Нет

напряжение развязки расчетное значение

300 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 kV

степень защиты IP с лицевой стороны

● согласно МЭК 60529

IP20

●

IP20

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

16 g

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

0,5 A

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

● при 400 В

10 A

● при 690 В

10 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

4 A

● при 230 В

3 A

● при 400 В

1,5 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 110 В

0,22 A

● при 220 В

0,1 A

● при 250 В

0,1 A

Условия окружающей среды

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Монтаж/ крепление/ размеры

вид креплений

Крепление штырями

высота

12 mm

ширина

45 mm

глубина

17 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.238 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

4.2 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.0053 kg

● потенциал парникового эффекта [CO2 eq] / всего

4.44 kg

Environment		General Product Approval
Environmental Confirmations
Maritime application

other
	Confirmation	Miscellaneous

Дополнительная информация

последнее изменение:

02.04.2025

Дата
09.04.2026
