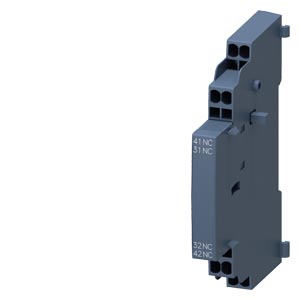

Siemens 3RV2901-2C защитное устройство

Name: Siemens 3RV2901-2C защитное устройство
Brand: Siemens
Price: 674 RUB
Availability: InStock

БОКОВОЙ БЛОК-КОНТАКТ 2НЗ, ПРУЖИННЫЕ КЛЕММЫ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ 3RV2

Купить 3RV29012C в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 674 руб.

Технические характеристики 3RV29012C

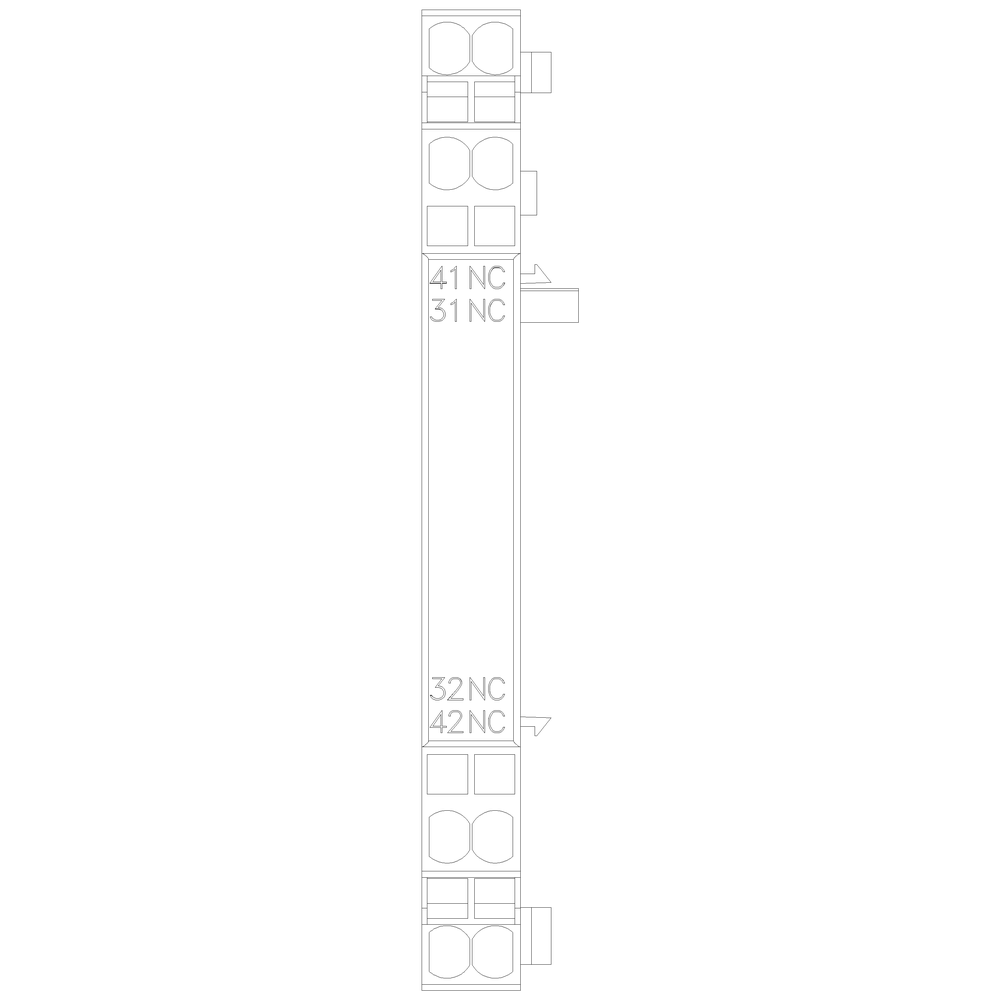

Выключатель вспомогательных цепей монтаж сбоку 2 НЗ, подключение на пружинных клеммах для автоматического выключателя 3RV2

торговая марка изделия

SIRIUS

наименование изделия

вспомогательный выключатель

исполнение изделия

боковой вспомогательный выключатель

Общие технические данные

сертификат соответствия

CE / UL / CSA / CCC

типоразмер автоматического выключателя

S00, S0, S2, S3

исполнение индикатора светодиод

Нет

напряжение развязки расчетное значение

690 V

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

6 kV

степень защиты IP с лицевой стороны

● согласно МЭК 60529

IP20

●

IP20

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

Масса нетто ME

42,5 g

число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием

число переключающих контактов вспомогательных контактов с мгновенным срабатыванием

рабочий ток при AC-15 при 690 В расчетное значение

1 A

рабочий ток вспомогательных контактов при AC-12

● при 24 В

10 A

● при 230 В

10 A

● при 400 В

10 A

● при 690 В

10 A

рабочий ток вспомогательных контактов при AC-12 макс.

10 A

рабочий ток вспомогательных контактов при AC-15

● при 24 В

6 A

● при 230 В

4 A

● при 400 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

2 A

● при 110 В

0,5 A

● при 220 В

0,25 A

● при 250 В

0,25 A

Условия окружающей среды

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Монтаж/ крепление/ размеры

вид креплений

Крепление штырями

высота

90 mm

ширина

9,5 mm

глубина

68 mm

Подсоединения/ клеммы

исполнение электрического соединения для цепи вспомогательного и оперативного тока

пружинный зажим

поперечное сечение подключаемого провода для вспомогательных контактов

● однопроводной или многопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

● тонкопроволочный без концевой заделки кабеля

0,5 ... 1,5 mm²

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной

2x (0,5 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (0,5 ... 1,5 мм²)

● для проводов американского калибра (AWG) для вспомогательных контактов

2x (20 ... 14)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов

20 ... 14

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

0.238 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

4.2 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.0053 kg

● потенциал парникового эффекта [CO2 eq] / всего

4.44 kg
