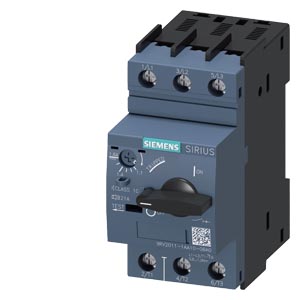

Siemens 3RV2011-1AA10-0BA0 защитное устройство

Name: Siemens 3RV2011-1AA10-0BA0 защитное устройство
Brand: Siemens
Price: 5891 RUB
Availability: InStock

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ СПЕЦИАЛЬНОГО ИСПОЛНЕНИЯ ТИПОРАЗМЕР S00, ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, КЛАСС 10, A TRIP.1.1 TO 1.6A,N TRIP. 21A, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СПОСОБНОСТЬ AMBIENT TEMPERATURE -50 DEG. C 500 OPERATING CYCLES

Купить 3RV20111AA100BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 5891 руб.

Технические характеристики 3RV20111AA100BA0

Специальный тип Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 1,1–1,6 A N-расцепитель 21 A Винтовой зажим Стандартная коммутационная способность Температура окружающего воздуха –50 °C 500 рабочих циклов

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для защиты двигателя

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

S00

типоразмер контактора комбинируемый корпоративный

S00, S0

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

7,25 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

2,4 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

25g / 11 ms

механический ресурс (циклов)

● главных контактов типичный

500

● вспомогательных контактов типичный

500

электрический ресурс (циклов) типичный

500

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

340 g

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-50 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

1,1 ... 1,6 A

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 690 V

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

1,6 A

рабочий ток

● при AC-3 при 400 В расчетное значение

1,6 A

● при AC-3e при 400 В расчетное значение

1,6 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

0,3 kW

— при 400 В расчетное значение

0,55 kW

— при 500 В расчетное значение

0,8 kW

— при 690 В расчетное значение

1,1 kW

частота коммутации

● при AC-3 макс.

15 1/h

● при AC-3e макс.

15 1/h

Вспомогательный контур

тип напряжения для цепи вспомогательного и оперативного тока

Переменный/постоянный ток

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Да

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

100 kA

● при переменном токе при 400 В расчетное значение

100 kA

● при переменном токе при 500 В расчетное значение

100 kA

● при переменном токе при 690 В расчетное значение

100 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 240 В расчетное значение

100 kA

● при 400 В расчетное значение

100 kA

● при 500 В расчетное значение

100 kA

● при 690 В расчетное значение

100 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

21 A

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи

● при 500 В

gG 20 A

● при 690 В

gG 16 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

97 mm

ширина

45 mm

глубина

97 mm

необходимое расстояние

● при последовательном монтаже вбок

0 mm

● до заземленных компонентов при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

● до компонентов, находящихся под напряжением при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (0,75 ... 2,5 мм²), 2x 4 мм²

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

момент затяжки

● для главных контактов при винтовом зажиме

0,8 ... 1,2 N·m

исполнение стержня отвертки

Диаметр от 5 до 6 мм

размер шлица отвертки

Pozidriv разм. 2

исполнение резьбы соединительного болта

● для главных контактов

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

1.98 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.134 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

72.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.116 kg

● потенциал парникового эффекта [CO2 eq] / всего

74.698 kg

Environment		General Product Approval
Environmental Confirmations
General Product Approval	Maritime application

Maritime application	other
	Confirmation		Miscellaneous
