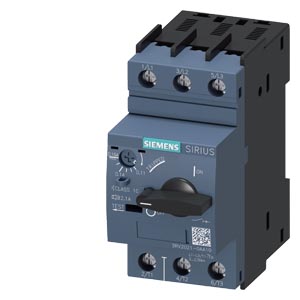

Siemens 3RV2021-0AA10 защитное устройство

Name: Siemens 3RV2021-0AA10 защитное устройство
Brand: Siemens
Price: 3690 RUB
Availability: InStock

Автоматический выключатель size S0 for motor protection, Class 10 A-release 0.11...0.16 A Short-circuit release 2.1 A Screw terminal Standard switching capacity

Купить 3RV20210AA10 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 3690 руб.

Технические характеристики 3RV20210AA10

Автоматический выключатель, типоразмер S0 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,11–0,16 A N-расцепитель 2,1 A Винтовой зажим Стандартная коммутационная способность

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для защиты двигателя

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

типоразмер контактора комбинируемый корпоративный

S00, S0

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

5,5 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

1,8 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

25g / 11 ms

механический ресурс (циклов)

● главных контактов типичный

100 000

● вспомогательных контактов типичный

100 000

электрический ресурс (циклов) типичный

100 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/01/2009

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

0,28 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

0,11 ... 0,16 A

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 690 V

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

0,16 A

рабочий ток

● при AC-3 при 400 В расчетное значение

0,16 A

● при AC-3e при 400 В расчетное значение

0,16 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

0 kW

— при 400 В расчетное значение

0 kW

— при 500 В расчетное значение

0,1 kW

— при 690 В расчетное значение

0,1 kW

● при AC-3e

— при 230 В расчетное значение

0 kW

— при 400 В расчетное значение

0 kW

— при 500 В расчетное значение

0,1 kW

— при 690 В расчетное значение

0,1 kW

частота коммутации

● при AC-3 макс.

15 1/h

● при AC-3e макс.

15 1/h

Вспомогательный контур

тип напряжения для цепи вспомогательного и оперативного тока

Переменный/постоянный ток

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Да

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

100 kA

● при переменном токе при 400 В расчетное значение

100 kA

● при переменном токе при 500 В расчетное значение

100 kA

● при переменном токе при 690 В расчетное значение

100 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 240 В расчетное значение

100 kA

● при 400 В расчетное значение

100 kA

● при 500 В расчетное значение

100 kA

● при 690 В расчетное значение

100 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

2,1 A

Номинальная нагрузка UL/CSA

ток полной нагрузки (FLA) для 3-фазного электродвигателя

● при 480 В расчетное значение

0,16 A

● при 600 В расчетное значение

0,16 A

число файлов UL (CCN)

E47705 (NLRV, NLRV7), E156943 (NKJH, NKJH7)

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

97 mm

ширина

45 mm

глубина

97 mm

необходимое расстояние

● при последовательном монтаже вбок

0 mm

● до заземленных компонентов при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 400 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до компонентов, находящихся под напряжением при 500 В

— вниз

30 mm

— вверх

30 mm

— вбок

9 mm

● до заземленных компонентов при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

● до компонентов, находящихся под напряжением при 690 В

— вниз

50 mm

— вверх

50 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), 1x 10 мм²

● для проводов американского калибра (AWG) для главных контактов

2x (16 ... 12), 2x (14 ... 8)

момент затяжки

● для главных контактов при винтовом зажиме

2 ... 2,5 N·m

исполнение стержня отвертки

Диаметр от 5 до 6 мм

размер шлица отвертки

Pozidriv разм. 2

исполнение резьбы соединительного болта

● для главных контактов

Безопасность

функция изделия пригодно для функции безопасности

Да

пригодность к использованию

● противоаварийное включение

Нет

● противоаварийное отключение

Да

срок службы макс.

10 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

5 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

2.68 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.143 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

72.7 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-0.445 kg

● потенциал парникового эффекта [CO2 eq] / всего

75.078 kg

Environment			General Product Approval
		Environmental Confirmations
General Product Approval				For use in hazardous locations

For use in hazardous locations	Test Certificates		Maritime application
	Type Test Certificates/Test Report	Special Test Certificate
Maritime application			other
			Miscellaneous	Confirmation
other	Railway
Miscellaneous	Special Test Certificate	Confirmation
