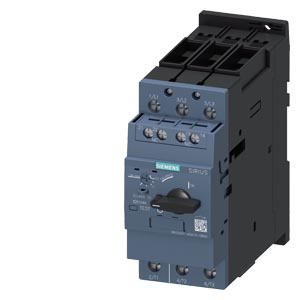

Siemens 3RV2031-4SA15-0BA0 защитное устройство

Name: Siemens 3RV2031-4SA15-0BA0 защитное устройство
Brand: Siemens
Price: 12094 RUB
Availability: InStock

Автоматический выключатель size S2 for motor protection, CLASS 10 A-release 9.5...14 A N-release 208 A screw terminal Standard switching capacity with transverse auxiliary switches 1 NO+1 NC

Купить 3RV20314SA150BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 12094 руб.

Технические характеристики 3RV20314SA150BA0

Специальный тип Автоматический выключатель, типоразмер S2 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 9,5–14 A N-расцепитель 208 A Винтовой зажим Стандартная коммутационная способность с поперечным выключателем вспомогательных цепей 1 НО + 1 НЗ Температура окружающего воздуха –50 °C 250 рабочих циклов

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для защиты двигателя

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

типоразмер контактора комбинируемый корпоративный

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии на каждый полюс

4,2 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

690 V

выдерживаемое импульсное напряжение расчетное значение

6 kV

ударопрочность согласно МЭК 60068-2-27

25 г / 11 мс синус

механический ресурс (циклов)

● главных контактов типичный

250

● вспомогательных контактов типичный

250

электрический ресурс (циклов) типичный

250

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

10/15/2014

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

1,088 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-50 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

9,5 ... 14 A

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 690 V

● при AC-3 расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

14 A

рабочий ток

● при AC-3 при 400 В расчетное значение

14 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

3 kW

— при 400 В расчетное значение

5,5 kW

— при 500 В расчетное значение

7,5 kW

— при 690 В расчетное значение

11 kW

частота коммутации

● при AC-3 макс.

15 1/h

Вспомогательный контур

исполнение вспомогательного выключателя

поперечный

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

рабочий ток вспомогательных контактов при AC-15

● при 24 В

2 A

● при 230 В

0,5 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 60 В

0,15 A

● при 110 В

0 A

● при 125 В

0 A

● при 220 В

0 A

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Да

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

50 kA

● при переменном токе при 400 В расчетное значение

50 kA

● при переменном токе при 500 В расчетное значение

12 kA

● при переменном токе при 690 В расчетное значение

5 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 240 В расчетное значение

25 kA

● при 400 В расчетное значение

25 kA

● при 500 В расчетное значение

6 kA

● при 690 В расчетное значение

3 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

208 A

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

исполнение плавкой вставки предохранителя

● для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A)

исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи

● при 240 В

не нужны

● при 690 В

gG 63 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

140 mm

ширина

55 mm

глубина

149 mm

необходимое расстояние

● при последовательном монтаже вбок

0 mm

● до заземленных компонентов при 500 В

— вниз

50 mm

— вверх

50 mm

— вбок

10 mm

● до компонентов, находящихся под напряжением при 500 В

— вниз

50 mm

— вверх

50 mm

— вбок

10 mm

● до заземленных компонентов при 690 В

— вниз

50 mm

— вверх

50 mm

— вбок

10 mm

● до компонентов, находящихся под напряжением при 690 В

— вниз

50 mm

— вверх

50 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

● для цепи вспомогательного и оперативного тока

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной или многопроводной

2x (1 – 25 мм²), 1x (1 – 35 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (1 ... 16 mm²), 1x (1 ... 25 mm²)

вид подключаемых сечений проводов

● для вспомогательных контактов

— однопроводной или многопроводной

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

— тонкопроволочный с концевой заделкой кабеля

2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)

момент затяжки

● для главных контактов при винтовом зажиме

3 ... 4,5 N·m

● для вспомогательных контактов при винтовом зажиме

0,8 ... 1,2 N·m

исполнение стержня отвертки

Диаметр от 5 до 6 мм

размер шлица отвертки

Pozidriv разм. 2

исполнение резьбы соединительного болта

● для главных контактов

● вспомогательных и управляющих контактов

IEC 61508

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

12.8 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

0.477 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

230 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-3.4 kg

● потенциал парникового эффекта [CO2 eq] / всего

239.877 kg
