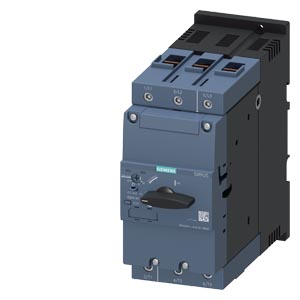

Siemens 3RV2041-4JA10-0DA0 защитное устройство

Name: Siemens 3RV2041-4JA10-0DA0 защитное устройство
Brand: Siemens
Price: 17554 RUB
Availability: InStock

Автоматический выключатель, типоразмер S3 для защиты установок без защиты от выпадения фазы А-расцепитель 45–63 А N-расцепитель 819 A винтовая клемма стандартная коммутационная способность

Купить 3RV20414JA100DA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 17554 руб.

Технические характеристики 3RV20414JA100DA0

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для защиты установок

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

типоразмер контактора комбинируемый корпоративный

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

34 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

11,3 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

1 000 V

выдерживаемое импульсное напряжение расчетное значение

8 kV

ударопрочность согласно МЭК 60068-2-27

25 г / 11 мс синус

механический ресурс (циклов)

● главных контактов типичный

25 000

● вспомогательных контактов типичный

25 000

электрический ресурс (циклов) типичный

25 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

2,233 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки

45 ... 63 A

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 690 V

● при AC-3 расчетное значение макс.

690 V

● при AC-3e расчетное значение макс.

690 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

63 A

рабочий ток

● при AC-3 при 400 В расчетное значение

63 A

● при AC-3e при 400 В расчетное значение

63 A

рабочая мощность

● при AC-3

— при 230 В расчетное значение

18,5 kW

— при 400 В расчетное значение

30 kW

— при 500 В расчетное значение

37 kW

— при 690 В расчетное значение

55 kW

● при AC-3e

— при 230 В расчетное значение

18,5 kW

— при 400 В расчетное значение

30 kW

— при 500 В расчетное значение

37 kW

— при 690 В расчетное значение

55 kW

частота коммутации

● при AC-3 макс.

15 1/h

● при AC-3e макс.

15 1/h

Вспомогательный контур

тип напряжения для цепи вспомогательного и оперативного тока

Переменный/постоянный ток

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Нет

класс срабатывания

CLASS 10

исполнение расцепителя тока перегрузки

тепловой

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

100 kA

● при переменном токе при 400 В расчетное значение

65 kA

● при переменном токе при 500 В расчетное значение

12 kA

● при переменном токе при 690 В расчетное значение

5 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 400 В расчетное значение

30 kA

● при 500 В расчетное значение

6 kA

● при 690 В расчетное значение

3 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

819 A

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи

● при 240 В

gG 160 A

● при 400 В

gG 80 A

● при 500 В

gG 63 A

● при 690 В

gG 63 A

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

165 mm

ширина

70 mm

глубина

176 mm

необходимое расстояние

● при последовательном монтаже вбок

0 mm

● до заземленных компонентов при 400 В

— вниз

70 mm

— вверх

70 mm

— вбок

10 mm

● до компонентов, находящихся под напряжением при 400 В

— вниз

70 mm

— вверх

70 mm

— вбок

10 mm

● до заземленных компонентов при 500 В

— вниз

110 mm

— вверх

110 mm

— вбок

10 mm

● до компонентов, находящихся под напряжением при 500 В

— вниз

110 mm

— вверх

110 mm

— вбок

10 mm

● до заземленных компонентов при 690 В

— вниз

150 mm

— вверх

150 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

● до компонентов, находящихся под напряжением при 690 В

— вниз

150 mm

— вверх

150 mm

— назад

0 mm

— вбок

30 mm

— вперед

0 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (2,5 ... 16 мм²)

— однопроводной или многопроводной

2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (10 ... 35 мм²), 1x (10 ... 50 мм²)

момент затяжки

● для главных контактов для кольцевого кабельного наконечника

4,5 ... 6 N·m

наружный диаметр используемого кольцевого кабельного наконечника макс.

19 mm

момент затяжки

● для главных контактов при винтовом зажиме

4,5 ... 6 N·m

исполнение резьбы соединительного болта

● для главных контактов

Безопасность

функция изделия пригодно для функции безопасности

Да

пригодность к использованию

● противоаварийное включение

Нет

● противоаварийное отключение

Да

срок службы макс.

10 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

5 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

18.5 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

1.24 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

265 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-1.5 kg

● потенциал парникового эффекта [CO2 eq] / всего

283.24 kg
