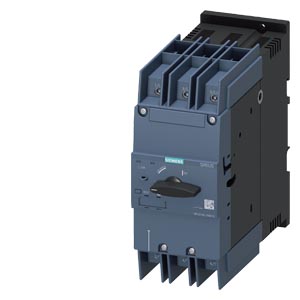

Siemens 3RV2742-5AD10 защитное устройство

Name: Siemens 3RV2742-5AD10 защитное устройство
Brand: Siemens
Price: 18391 RUB
Availability: InStock

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ ЛИНИЙ, ТИПОРАЗМЕР S3, СООТВЕТСТВУЕТ СТАНДАРТУ UL 489, CSA C22.2 NO.5-02, УСТАВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 10 A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 150 A, ВИНТОВЫЕ КЛЕММЫ,

Купить 3RV27425AD10 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 18391 руб.

Технические характеристики 3RV27425AD10

Автоматический выключатель, типоразмер S3 для защиты установки с апробацией размыкателя цепи UL 489, CSA C22.2 No.5-02 Максимальный расцепитель тока с обратнозависимой выдержкой времени 10 A N-расцепитель 150 A Винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

автоматический выключатель защиты двигателя

исполнение изделия

для защиты оборудования согласно UL 489/CSA C22.2 № 5

наименование типа изделия

3RV2

Общие технические данные

типоразмер автоматического выключателя

дополнение изделия вспомогательный выключатель

Да

мощность потерь [Вт] при расчетном значении тока

● при переменном токе в теплом рабочем состоянии

10 W

● при переменном токе в теплом рабочем состоянии на каждый полюс

3,3 W

напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение

1 000 V

выдерживаемое импульсное напряжение расчетное значение

8 kV

ударопрочность согласно МЭК 60068-2-27

25 g / 11 мс (прямоугольный и синусоидальный импульс)

механический ресурс (циклов)

● главных контактов типичный

25 000

● вспомогательных контактов типичный

25 000

электрический ресурс (циклов) типичный

25 000

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

03/01/2017

SVHC substance name

Lead CAS-No. 7439-92-1

Масса нетто ME

2,206 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-20 ... +60 °C

● при хранении

-50 ... +80 °C

● при транспортировке

-50 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Цепь главного тока

число полюсов для главной цепи

тип напряжения для главной цепи

Переменный ток

рабочее напряжение

● расчетное значение

20 ... 600 V

рабочая частота расчетное значение

50 ... 60 Hz

рабочий ток расчетное значение

10 A

Вспомогательный контур

тип напряжения для цепи вспомогательного и оперативного тока

Переменный/постоянный ток

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

число переключающих контактов для вспомогательных контактов

Функция защиты/ контроля

функция изделия

● обнаружение замыканий на землю

Нет

● обнаружение потери фазы

Нет

исполнение расцепителя тока перегрузки

тепловой

ном. предельная отключающая способность при коротком замыкании (Icu)

● при переменном токе при 240 В расчетное значение

100 kA

● при переменном токе при 400 В расчетное значение

100 kA

● при AC 480 Y/277 В согласно UL 489 расчетное значение

65 kA

● при AC 480 В согласно UL 489 расчетное значение

65 kA

ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе

● при 240 В расчетное значение

100 kA

● при 400 В расчетное значение

50 kA

порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия

150 A

защита от коротких замыканий

функция изделия защита от коротких замыканий

Да

исполнение расцепителя тока короткого замыкания

магнитный

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715

высота

170 mm

ширина

70 mm

глубина

176 mm

необходимое расстояние

● до заземленных компонентов при 400 В

— вниз

90 mm

— вверх

90 mm

— вбок

10 mm

● до компонентов, находящихся под напряжением при 400 В

— вниз

90 mm

— вверх

90 mm

— вбок

10 mm

Подсоединения/ клеммы

исполнение электрического соединения

● для главной цепи

винтовой зажим

расположение электрического соединения для главной цепи

сверху и снизу

вид подключаемых сечений проводов

● для главных контактов

— однопроводной

2x (2,5 ... 16 мм²)

— однопроводной или многопроводной

2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²)

— тонкопроволочный с концевой заделкой кабеля

2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)

— тонкопроволочный без концевой заделки кабеля

2x (10 ... 35 мм²), 1x (10 ... 50 мм²)

● для проводов американского калибра (AWG) для главных контактов

14, однопроводные - только передний зажимной элемент

● для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании переднего клеммного соединения

14, однопроводные - только передний зажимной элемент

момент затяжки

● для главных контактов при винтовом зажиме

4,5 ... 6 N·m

исполнение стержня отвертки

Внутренний шестигранник

размер шлица отвертки

4 мм

исполнение резьбы соединительного болта

● для главных контактов

Безопасность

функция изделия пригодно для функции безопасности

Да

пригодность к использованию

● противоаварийное включение

Нет

● противоаварийное отключение

Да

срок службы макс.

10 a

испытания срока службы с учетом износа необходимые

Да

доля опасных отказов

● при низкой приоритетности запроса согласно SN 31920

40 %

● при высокой приоритетности запроса согласно SN 31920

50 %

значение В10 при высокой приоритетности запроса согласно SN 31920

5 000

частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920

50 FIT

ISO 13849

тип устройства согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Да

IEC 61508

тип защитного устройства согласно МЭК 61508-2

тип A

значение Т1

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

10 a

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

Индикация

исполнение индикатора для коммутационного положения

Ручка

Разрешения Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

18.5 kg

● потенциал парникового эффекта [CO2 eq] / в процессе сбыта

1.24 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

265 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-1.5 kg

● потенциал парникового эффекта [CO2 eq] / всего

283.24 kg

Environment		General Product Approval
Environmental Confirmations
General Product Approval	Maritime application	other
			Confirmation	Miscellaneous

Дополнительная информация

последнее изменение:

04.04.2026

Дата
09.04.2026
