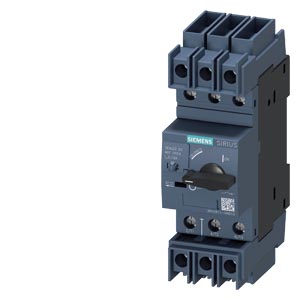

    Siemens 3RV2811-0AD10 защитное устройство

    Siemens 3RV2811-0AD10 защитное устройство

    ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ТРАНСФОРМАТОРА, ТИПОРАЗМЕР S00, В СООТВ. С UL 489. CSA C22.2 НО.5-02. РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 0.16 A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 3.3 A, ВИНТОВЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ

    Купить 3RV28110AD10 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 9498 руб.

    Технические характеристики 3RV28110AD10

    		 Автоматический выключатель, типоразмер S00 для защиты трансформатора с апробацией размыкателя цепи UL 489, CSA C22.2 № 5-02 Максимальный расцепитель тока с обратнозависимой выдержкой времени 0,16 A N-расцепитель 3,3 A Винтовой зажим Стандартная коммутационная способность
    торговая марка изделия SIRIUS
    наименование изделия автоматический выключатель защиты двигателя
    исполнение изделия для защиты трансформатора согласно UL 489/CSA C22.2 № 5
    наименование типа изделия 3RV2
    Общие технические данные
    типоразмер автоматического выключателя S00
    дополнение изделия вспомогательный выключатель Да
    мощность потерь [Вт] при расчетном значении тока
    ● при переменном токе в теплом рабочем состоянии 5,5 W
    ● при переменном токе в теплом рабочем состоянии на каждый полюс 1,8 W
    напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
    выдерживаемое импульсное напряжение расчетное значение 6 kV
    ударопрочность согласно МЭК 60068-2-27 25 g / 11 мс (прямоугольный и синусоидальный импульс)
    механический ресурс (циклов)
    ● главных контактов типичный 100 000
    ● вспомогательных контактов типичный 100 000
    электрический ресурс (циклов) типичный 100 000
    справочный идентификатор согласно МЭК 81346-2:2009 Q
    Директива RoHS (дата) 10/01/2009
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Масса нетто ME 0,443 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -20 ... +60 °C
    ● при хранении -50 ... +80 °C
    ● при транспортировке -50 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Цепь главного тока
    число полюсов для главной цепи 3
    тип напряжения для главной цепи Переменный ток
    рабочее напряжение
    ● расчетное значение 20 ... 690 V
    ● при AC-3 расчетное значение макс. 690 V
    ● при AC-3e расчетное значение макс. 690 V
    рабочая частота расчетное значение 50 ... 60 Hz
    рабочий ток расчетное значение 0,16 A
    рабочий ток
    ● при AC-3 при 400 В расчетное значение 0,16 A
    ● при AC-3e при 400 В расчетное значение 0,16 A
    рабочая мощность
    ● при AC-3
    — при 230 В расчетное значение 0 kW
    — при 400 В расчетное значение 0 kW
    — при 500 В расчетное значение 0,1 kW
    — при 690 В расчетное значение 0,1 kW
    ● при AC-3e
    — при 230 В расчетное значение 0 kW
    — при 400 В расчетное значение 0 kW
    — при 500 В расчетное значение 0,1 kW
    — при 690 В расчетное значение 0,1 kW
    частота коммутации
    ● при AC-3 макс. 15 1/h
    ● при AC-3e макс. 15 1/h
    Вспомогательный контур
    тип напряжения для цепи вспомогательного и оперативного тока Переменный/постоянный ток
    число размыкающих контактов для вспомогательных контактов 0
    число замыкающих контактов для вспомогательных контактов 0
    число переключающих контактов для вспомогательных контактов 0
    Функция защиты/ контроля
    функция изделия
    ● обнаружение замыканий на землю Нет
    ● обнаружение потери фазы Нет
    исполнение расцепителя тока перегрузки тепловой
    ном. предельная отключающая способность при коротком замыкании (Icu)
    ● при переменном токе при 240 В расчетное значение 100 kA
    ● при переменном токе при 400 В расчетное значение 100 kA
    ● при переменном токе при 500 В расчетное значение 100 kA
    ● при переменном токе при 690 В расчетное значение 100 kA
    ● при AC 480 Y/277 В согласно UL 489 расчетное значение 65 kA
    ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе
    ● при 240 В расчетное значение 100 kA
    ● при 400 В расчетное значение 100 kA
    ● при 500 В расчетное значение 100 kA
    ● при 690 В расчетное значение 100 kA
    порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия 3,3 A
    защита от коротких замыканий
    функция изделия защита от коротких замыканий Да
    исполнение расцепителя тока короткого замыкания магнитный
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
    высота 144 mm
    ширина 45 mm
    глубина 97 mm
    необходимое расстояние
    ● до заземленных компонентов при 400 В
    — вниз 30 mm
    — вверх 30 mm
    — вбок 30 mm
    ● до компонентов, находящихся под напряжением при 400 В
    — вниз 30 mm
    — вверх 30 mm
    — вбок 30 mm
    ● до заземленных компонентов при 500 В
    — вниз 30 mm
    — вверх 30 mm
    — вбок 30 mm
    ● до компонентов, находящихся под напряжением при 500 В
    — вниз 30 mm
    — вверх 30 mm
    — вбок 30 mm
    ● до заземленных компонентов при 690 В
    — вниз 70 mm
    — вверх 70 mm
    — назад 0 mm
    — вбок 30 mm
    — вперед 0 mm
    ● до компонентов, находящихся под напряжением при 690 В
    — вниз 70 mm
    — вверх 70 mm
    — назад 0 mm
    — вбок 30 mm
    — вперед 0 mm
    Подсоединения/ клеммы
    исполнение электрического соединения
    ● для главной цепи винтовой зажим
    расположение электрического соединения для главной цепи сверху и снизу
    вид подключаемых сечений проводов
    ● для главных контактов
    — однопроводной или многопроводной 1 ... 10 мм², max. 2x 10 мм²
    — тонкопроволочный с концевой заделкой кабеля 1 ... 16 мм², макс. 6 + 16 мм²
    ● для проводов американского калибра (AWG) для главных контактов 2x (14 ... 10)
    момент затяжки
    ● для главных контактов при винтовом зажиме 2,5 ... 3 N·m
    исполнение стержня отвертки Диаметр от 5 до 6 мм
    размер шлица отвертки Pozidriv разм. 2
    исполнение резьбы соединительного болта
    ● для главных контактов M4
    Безопасность
    функция изделия пригодно для функции безопасности Да
    пригодность к использованию
    ● противоаварийное включение Нет
    ● противоаварийное отключение Да
    срок службы макс. 10 a
    испытания срока службы с учетом износа необходимые Да
    доля опасных отказов
    ● при низкой приоритетности запроса согласно SN 31920 40 %
    ● при высокой приоритетности запроса согласно SN 31920 50 %
    значение В10 при высокой приоритетности запроса согласно SN 31920 5 000
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 50 FIT
    ISO 13849
    тип устройства согласно ISO 13849-1 3
    запас при расчете параметров согласно ISO 13849-2 необходимые Да
    IEC 61508
    тип защитного устройства согласно МЭК 61508-2 тип A
    значение Т1
    ● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 10 a
    Электрическая безопасность
    степень защиты IP с лицевой стороны согласно МЭК 60529 IP20
    защита от прикосновения с лицевой стороны согласно МЭК 60529 с защитой от вертикального прикосновения пальцем спереди
    Индикация
    исполнение индикатора для коммутационного положения Ручка
    Разрешения Сертификаты
    экологический сертификат изделия
    ● потенциал парникового эффекта [CO2 eq] / в процессе производства 1.98 kg
    ● потенциал парникового эффекта [CO2 eq] / в процессе сбыта 0.134 kg
    ● потенциал парникового эффекта [CO2 eq] / при эксплуатации 72.7 kg
    ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы -0.116 kg
    ● потенциал парникового эффекта [CO2 eq] / всего 74.698 kg
    Environment General Product Approval

    Environmental Confirmations

    Siemens EcoTech Profile (SEP)

    EPD Typ II/III (with life cylce assessment)

    CCC

    UL

    KC

    General Product Approval Maritime application other

    EAC

    EEQCO Scheme-X

    BV (Bureau Veritas)

    LR (Lloyds Register)

    Chinese Quality Checkmark

    Confirmation

    other

    Miscellaneous

    Дополнительная информация
    3RV2811-0AD10
    3RV2811-0AD10
    3RV2811-0AD10
    последнее изменение: 04.04.2026
    Дата
    09.04.2026     		Возможны изменения.
    © Copyright Siemens 2026

    Техническая документация по 3RV2811-0AD10
