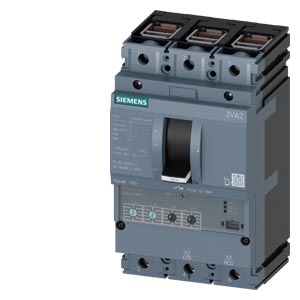

Siemens 3VA2140-6HM36-0AA0 коммутационные устройства

Name: Siemens 3VA2140-6HM36-0AA0 коммутационные устройства
Brand: Siemens
Price: 107991 RUB
Availability: InStock

ВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ H ICU=85KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU330, LIG, IN=40A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=16A ...40A ЗАЩИТА ОТ ТОКА КЗ II=1,5...12 X IN ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ IG=0,2... 1 X IN, TG=0,1/0,3MS ПРИСОЕДИНЕНИЕ КАБЕЛЕМ

Купить 3VA21406HM360AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 107991 руб.

Технические характеристики 3VA21406HM360AA0

авт. выключатель 3VA2 IEC типоразмер 160 класс коммутационной способности H Icu = 85 кA @ 415 В 3-пол., защита оборудования ETU330, LIG, In = 40 А защита от перегрузки Ir = 16...40 А защита от коротких замыканий Ii = 1,5...12 x In защита от замыканий на землю Ig = 0,4...1 x In, tg = 0,1/0,3 с клеммное соединение

версия

торговая марка изделия

SENTRON

наименование изделия

Компактный силовой выключатель

исполнение изделия

Защита установки

исполнение расцепителя макс. тока

ETU330

функция защиты расцепителя макс. тока

LIG

число полюсов

Общие технические данные

напряжение развязки / расчетное значение

800 V

рабочее напряжение / при переменном токе / расчетное значение

690 V

мощность потерь [Вт] / макс.

1,6 W

мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс

0,53 W

механический ресурс (циклов) / типичный

25 000

электрический ресурс (циклов) / при AC-1 / при 380/415 В

14 000

электрический ресурс (циклов) / при AC-1 / при 690 В

9 800

характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузки

Нет

исполнение контроля замыканий на землю

Образование суммарного тока L-проводник

функция изделия

● функция связи

Нет

● прочие измерительные функции

Нет

Масса нетто ME

2,5 kg

электричество

рабочий ток

● при 40 °C

40 A

● при 45 °C

40 A

● при 50 °C

40 A

● при 55 °C

40 A

● при 60 °C

40 A

● при 65 °C

40 A

● при 70 °C

40 A

Коммутационная способность IEC 60947

класс коммутационной способности автоматического выключателя

ном. предельная отключающая способность при коротком замыкании (Icu)

● при 240 В

110 kA

● при 415 В

85 kA

● при 440 В

85 kA

● при 500 В

55 kA

● при 690 В

3 kA

ном. рабочая отключающая способность при коротком замыкании (Ics)

● при 240 В

110 kA

● при 415 В

85 kA

● при 440 В

85 kA

● при 500 В

55 kA

● при 690 В

2,5 kA

включающая способность при коротком замыкании (Icm)

● при 240 В

242 kA

● при 415 В

187 kA

● при 440 В

187 kA

● при 500 В

121 kA

● при 690 В

3,7 kA

Настраиваемые параметры

характеристика изделия / при расцеплении типа L / включаемый/ выключаемый

Нет

регулируемый порог срабатывания тока уставки (Ir) / расцепителя типа L / при характеристике I2t

● мин.

16 A

● макс.

40 A

регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при характеристике I2t

● мин.

0,5 s

● макс.

17 s

регулируемый порог срабатывания тока уставки (Ii) / при расцеплении типа I

● мин.

60 A

● макс.

480 A

регулируемый порог срабатывания по току / при расцеплении типа G / при стандартной характеристике

● исходное значение

16 A

● конечное значение

40 A

регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при характеристике I0t

● мин.

0,1 s

● макс.

0,3 s

регулируемый ток уставки (InN) / при расцеплении типа N

● мин.

0 A

● макс.

0 A

функция изделия / защита от замыканий на землю

Да

Механическая конструкция

компонент изделия

● расцепитель мин. напряжения

Нет

● расцепитель напряжения

Нет

● сигнализатор срабатывания

Нет

высота [дюймов]

7,13 in

высота

181 mm

ширина [дюймов]

4,13 in

вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной

1 x (6 - 120 mm²)

ширина

105 mm

глубина [дюймов]

3,39 in

глубина

86 mm

связи

расположение электрического соединения / для главной цепи

Фронтальное подключение

исполнение электрического соединения / для главной цепи

с обеих сторон рамочные клеммы

исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)

олово

исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)

олово

Вспомогательный контур

число переключающих контактов / для вспомогательных контактов

Aксессуары

дополнение изделия / опциональный / электропривод

Да

условия окружающей среды

степень защиты IP / с лицевой стороны

IP40

окружающая температура

● при эксплуатации / мин.

-25 °C

● при эксплуатации / макс.

70 °C

● при хранении / мин.

-40 °C

● при хранении / макс.

80 °C

Environmental footprint

потенциал парникового эффекта [CO2 eq] / всего

61,814 kg

потенциал парникового эффекта [CO2 eq] / в процессе производства

14,6 kg

потенциал парникового эффекта [CO2 eq] / при эксплуатации

48,9 kg

потенциал парникового эффекта [CO2 eq] / по истечении срока службы

-2,2 kg

экологический профиль Siemens (SEP)

Siemens EcoTech

справочный идентификатор / согласно МЭК 81346-2:2009
