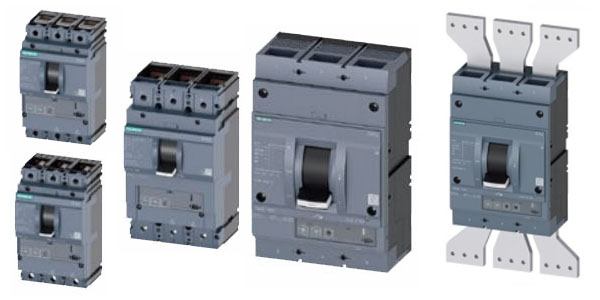

Автоматические выключатели Siemens SENTRON 3VA2

Обзор

Силовые автоматические выключатели в литом корпусе Siemens SENTRON 3VA2 — это высокотехнологичная серия защитного оборудования, разработанная для объектов с повышенными требованиями к безопасности, селективности и автоматизации. Линейка включает в себя модификации от 3VA20 до 3VA26 на номинальные токи от 25 до 1000 А. Главной особенностью серии является оснащение интеллектуальными электронными расцепителями (ETU), которые обеспечивают прецизионную точность срабатывания, широкие возможности индивидуальной настройки параметров и интеграцию электроустановки в цифровые сети диспетчеризации.

Особенности конструкции и модификации

Интеллектуальные электронные расцепители (ETU): Серия комплектуется расцепителями 3-й, 5-й и 8-й серий, поддерживающими регулировку защиты от перегрузок (L), кратковременной (S) и мгновенной (I) задержки короткого замыкания, а также защиты от замыкания на землю (G).
Полный спектр типоразмеров: Семейство делится на габариты 3VA20 (до 100 А), 3VA21 (до 160 А), 3VA22 (до 250 А), 3VA23 и 3VA24 (до 630 А), а также 3VA25 (до 1000 А) и 3VA26 (до 1250 А в зависимости от исполнения).
Встроенная функция измерения: Старшие модификации электронных расцепителей (ETU 8-й серии) способны измерять параметры тока, напряжения, мощности и энергии без установки дополнительных внешних трансформаторов.
Сетевые интерфейсы связи: Автоматы могут оснащаться коммуникационными модулями для передачи данных по протоколам Modbus RTU, Modbus TCP, PROFIBUS и PROFINET в системы АСУ ТП и связи с платформой SENTRON Powercenter.
Улучшенное гашение дуги: Особая конструкция контактной системы обеспечивает экстремально высокую отключающую способность (до 150 кА при 415 В) в компактном корпусе.

Преимущества использования

Идеальная селективность: Электронные расцепители позволяют идеально настроить временные характеристики срабатывания аппаратов, гарантируя, что при аварии отключится только поврежденный участок сети, а остальное предприятие продолжит работу.
Готовность к Индустрии 4.0: Возможность мониторинга состояния контактов, износа и текущей нагрузки в реальном времени помогает внедрить предиктивное (предупредительное) техническое обслуживание.
Энергоменеджмент по стандарту ISO 50001: Благодаря встроенному учету электроэнергии, автоматы 3VA2 позволяют анализировать энергопотребление отдельных узлов без затрат на отдельные счетчики.
Универсальные аксессуары SENTRON: Внутреннее и внешнее дополнительное оборудование (моторные приводы, блоки выкатного исполнения, ручки) совместимо с другими сериями, что упрощает проектирование и складской учет.

Область применения

Крупные промышленные предприятия: Защита главных распределительных щитов (ГРЩ) металлургических, химических, нефтегазовых и машиностроительных заводов.
Центры обработки данных (ЦОД): Энергоснабжение серверных залов и ИТ-инфраструктуры, где критически важна бесперебойность питания и мгновенный мониторинг аварийных параметров.
Ответственные объекты инфраструктуры: Применение в больницах, аэропортах, логистических хабах и высотных административных зданиях в составе систем автоматического ввода резерва (АВР).
Сложные технологические установки: Интеграция в комплексные шкафы автоматики и управления двигателями высокой мощности для селективной защиты цепей.
