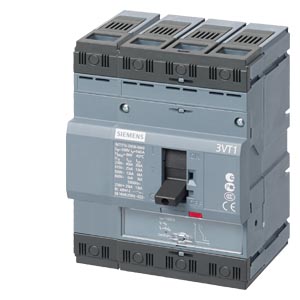

Siemens 3VT1702-2EJ46-0AA0 коммутационные устройства

Name: Siemens 3VT1702-2EJ46-0AA0 коммутационные устройства
Brand: Siemens
Availability: InStock

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 3VT1 СТАНДАРТНАЯ ОТКЛ. СПОСОБНОСТЬ ICU=25KA, 415V AC 4-ПОЛ., SYSTEM PROTECTION РАСЦЕПИТЕЛЬ TM, LIN IN= 20A RATED CURRENT IR= 16... 20A OVERLOAD PROT. II= 200... 300A, SHORT-CIRCUIT PROTECTION N CONDUCTOR W/PROTECTION W/O AUXILIA

Купить 3VT17022EJ460AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 3VT17022EJ460AA0

circuit breaker 3VT1 standard breaking capacity Icu=25kA, 415V AC 4-pole, line protection trip unit TM, LIN In=20A rated current IR=16...20A overload protection II=200...300A, short-circuit protection N conductor protected without auxiliary release without auxiliary/alarm switch

версия

торговая марка изделия

SENTRON

наименование изделия

Компактный силовой выключатель 3VT1_5

конструкция исполнительного механизма

Перекидной рычаг

исполнение коммутационного привода электропривод

Нет

исполнение расцепителя макс. тока

Общие технические данные

число полюсов

типоразмер автоматического выключателя

3VT1

механический ресурс (циклов) типичный

20 000

электрический ресурс (циклов) типичный

6 000

категория применения

класс мощности автоматического выключателя

частота коммутации макс.

120 1/h

напряжение

выдерживаемое импульсное напряжение расчетное значение

8 kV

класс защиты

степень защиты IP

IP40

функция защиты расцепителя макс. тока

LIN

рассеивание

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

1,33 W

Главная цепь

рабочая частота

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

рабочий ток расчетное значение

20 A

Вспомогательный контур

число переключающих контактов для вспомогательных контактов

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

пригодность

пригодность к использованию

защита установки

пригодность к использованию разъединитель

Да

Настраиваемые параметры

регулируемый порог срабатывания по току токозависимого расцепителя перегрузки исходное значение

16 A

Подробнее

компонент изделия

● сигнализатор срабатывания

Нет

● вспомогательный выключатель

Нет

● расцепитель напряжения

Нет

● расцепитель мин. напряжения

Нет

● расцепитель мин. напряжения с опережающим контактом

Нет

дополнение изделия опциональный электропривод

Да

функция продукта

функция изделия

● теплового расцепителя перегрузки

регулируемый

● защита от замыканий на землю

Нет

● для нейтрального провода защита от коротких замыканий и перегрузки

Да

● обнаружение потери фазы

Нет

● защита от перегрузки

Да

короткое замыкание

ном. рабочая отключающая способность при коротком замыкании (Ics)

● при 240 В расчетное значение

20 kA

● при 415 В расчетное значение

13 kA

● при 500 В расчетное значение

6 kA

● при 690 В расчетное значение

3 kA

ном. предельная отключающая способность при коротком замыкании (Icu)

● при 240 В расчетное значение

40 kA

● при 415 В расчетное значение

25 kA

● при 500 В расчетное значение

12 kA

● при 690 В расчетное значение

6 kA

связи

расположение электрического соединения для главной цепи

лицевой

исполнение электрического соединения для главной цепи

рамная клемма

Механическая конструкция

высота

130 mm

ширина

100 mm

глубина

80 mm

вид креплений

жесткий монтаж

монтажное положение

при вертикальной монтажной поверхности +/-180° поворотный, при вертикальной монтажной поверхности +/- 30° откидываемый вперед и назад

Масса нетто ME

1,353 kg

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-40 °C

● макс.

55 °C

окружающая температура при хранении

● мин.

-40 °C

● макс.

55 °C

Сертификаты

справочный идентификатор согласно DIN EN 61346-2

справочный идентификатор согласно МЭК 81346-2:2009

Разрешения Сертификаты

Environment	General Product Approval		Test Certificates	other
Environmental Confirmations		Confirmation	Type Test Certificates/Test Report
other
Miscellaneous	Confirmation
