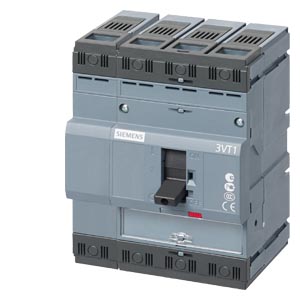

Siemens 3VT1716-2EE45-0AA0 коммутационные устройства
switch disconnector 3VT1 4-pole, switch disconnector In= 160A rated current w/o auxiliary release w/o auxiliary/alarm switch with terminals f.front connect
Цена: по запросу
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Автоматические выключатели 3VT1
- Siemens 3VT1716-2EE45-0AA0 коммутационные устройства
Технические характеристики 3VT17162EE450AA0
|
|
switch disconnector 3VT1 4-pole, switch disconnector In=160A rated current without auxiliary release without auxiliary/alarm switch with front terminals | |||||||||||||
| версия | ||||||||||||||
| торговая марка изделия | SENTRON | |||||||||||||
| наименование изделия | выключатель-разъединитель 3VT1_5 | |||||||||||||
| конструкция исполнительного механизма | Перекидной рычаг | |||||||||||||
| исполнение коммутационного привода электропривод | Нет | |||||||||||||
| Общие технические данные | ||||||||||||||
| тип устройства | жесткий монтаж | |||||||||||||
| типоразмер автоматического выключателя | 3VT1 | |||||||||||||
| механический ресурс (циклов) типичный | 20 000 | |||||||||||||
| степень загрязнения | 3 | |||||||||||||
| напряжение развязки расчетное значение | 690 V | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 8 kV | |||||||||||||
| рабочее напряжение при постоянном токе расчетное значение | 250 V | |||||||||||||
| степень защиты IP | IP40 | |||||||||||||
| степень защиты IP с лицевой стороны | IP40 | |||||||||||||
| мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 15 W | |||||||||||||
| рабочий ток расчетное значение | 160 A | |||||||||||||
| число переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| пригодность к интеграции электрического распределительного щита | Да | |||||||||||||
| пригодность к использованию главный выключатель | Да | |||||||||||||
| пригодность к использованию выключатель-разъединитель | Да | |||||||||||||
| пригодность к использованию аварийный выключатель | Нет | |||||||||||||
| пригодность к использованию защитный выключатель | Нет | |||||||||||||
| пригодность к использованию ремонтный выключатель | Да | |||||||||||||
| цвет исполнительного механизма | черный | |||||||||||||
| комплектация изделия блокировка | Нет | |||||||||||||
| компонент изделия | ||||||||||||||
| ● сигнализатор срабатывания | Нет | |||||||||||||
| ● расцепитель напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения с опережающим контактом | Нет | |||||||||||||
| дополнение изделия вспомогательный выключатель | Нет | |||||||||||||
| дополнение изделия опциональный электропривод | Да | |||||||||||||
| дополнение изделия опциональный расцепитель напряжения | Да | |||||||||||||
| исполнение индикатора для индикации коммутационного положения | положения перекидного рычага | |||||||||||||
| короткое замыкание | ||||||||||||||
| включающая способность при коротком замыкании (Icm) для выключателя-разъединителя без плавкой вставки расчетное значение мин. | 2,83 kA | |||||||||||||
| расположение электрического соединения для главной цепи | лицевой | |||||||||||||
| исполнение электрического соединения для главной цепи | винтовой зажим | |||||||||||||
| Механическая конструкция | ||||||||||||||
| глубина | 80 mm | |||||||||||||
| вид креплений | жесткий монтаж | |||||||||||||
| монтажное положение | при вертикальной монтажной поверхности +/-180° поворотный, при вертикальной монтажной поверхности +/- 30° откидываемый вперед и назад | |||||||||||||
| Масса нетто ME | 0,99 kg | |||||||||||||
| окружающая температура при эксплуатации | ||||||||||||||
| ● мин. | -40 °C | |||||||||||||
| ● макс. | 55 °C | |||||||||||||
| окружающая температура при хранении | ||||||||||||||
| ● мин. | -40 °C | |||||||||||||
| ● макс. | 55 °C | |||||||||||||
| Сертификаты | ||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 15.06.2025 | |||||||||||||
|
Дата
27.03.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
Техническая документация по 3VT1716-2EE45-0AA0
-
Каталог продукции «Автоматические выключатели 3VT в литом корпусе до 1600 А»
язык: RU, размер: 25.11 Мб, страниц: 244 -
Брошюра «Компактные автоматические выключатели 3VT»
язык: RU, размер: 306.99 Кб, страниц: 2
