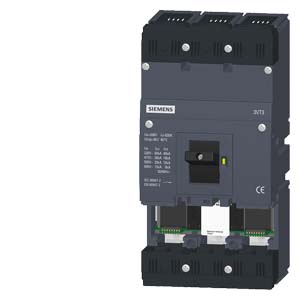

Siemens 3VT3763-2AA36-0AA0 коммутационные устройства
ВЫКЛЮЧАТЕЛЬ 3VT3 СТАНДАРТНАЯ ОТКЛ. СПОСОБНОСТЬ ICU=36KA (415В) 3-ПОЛ., без расцепителя, без принадлежностей
Цена: по запросу
Тел.: +7 (495) 215-15-16
E-mail: sale@proenergo.ru
- Главная
- Компоненты Siemens
- Автоматические выключатели 3VT3
- Siemens 3VT3763-2AA36-0AA0 коммутационные устройства
Технические характеристики 3VT37632AA360AA0
|
|
circuit breaker 3VT3 standard breaking capacity Icu=36kA, 415V AC 3-pole; circuit breaker w/o Electronic Trip Unit without auxiliary release without auxiliary/alarm switch | |||||||||||||
| версия | ||||||||||||||
| торговая марка изделия | SENTRON | |||||||||||||
| наименование изделия | Компактный силовой выключатель 3VT1_5 | |||||||||||||
| конструкция исполнительного механизма | Перекидной рычаг | |||||||||||||
| исполнение коммутационного привода электропривод | Нет | |||||||||||||
| Общие технические данные | ||||||||||||||
| число полюсов | 3 | |||||||||||||
| типоразмер автоматического выключателя | 3VT3 | |||||||||||||
| механический ресурс (циклов) типичный | 20 000 | |||||||||||||
| электрический ресурс (циклов) типичный | 5 000 | |||||||||||||
| категория применения | A | |||||||||||||
| класс мощности автоматического выключателя | N | |||||||||||||
| частота коммутации макс. | 120 1/h | |||||||||||||
| напряжение | ||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 8 kV | |||||||||||||
| класс защиты | ||||||||||||||
| степень защиты IP | IP40 | |||||||||||||
| рассеивание | ||||||||||||||
| мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 25 W | |||||||||||||
| Главная цепь | ||||||||||||||
| рабочая частота | ||||||||||||||
| ● 1 расчетное значение | 50 Hz | |||||||||||||
| ● 2 расчетное значение | 60 Hz | |||||||||||||
| рабочий ток расчетное значение | 630 A | |||||||||||||
| Вспомогательный контур | ||||||||||||||
| число переключающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| пригодность | ||||||||||||||
| пригодность к использованию | Ячейка комплектного распределительного устройства без расцепителя | |||||||||||||
| пригодность к использованию разъединитель | Да | |||||||||||||
| Подробнее | ||||||||||||||
| компонент изделия | ||||||||||||||
| ● сигнализатор срабатывания | Нет | |||||||||||||
| ● вспомогательный выключатель | Нет | |||||||||||||
| ● расцепитель напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения | Нет | |||||||||||||
| ● расцепитель мин. напряжения с опережающим контактом | Нет | |||||||||||||
| дополнение изделия опциональный электропривод | Да | |||||||||||||
| функция продукта | ||||||||||||||
| функция изделия | ||||||||||||||
| ● защита от замыканий на землю | Нет | |||||||||||||
| ● для нейтрального провода защита от коротких замыканий и перегрузки | Нет | |||||||||||||
| ● обнаружение потери фазы | Нет | |||||||||||||
| ● защита от перегрузки | Нет | |||||||||||||
| короткое замыкание | ||||||||||||||
| ном. рабочая отключающая способность при коротком замыкании (Ics) | ||||||||||||||
| ● при 240 В расчетное значение | 40 kA | |||||||||||||
| ● при 415 В расчетное значение | 18 kA | |||||||||||||
| ● при 500 В расчетное значение | 10 kA | |||||||||||||
| ● при 690 В расчетное значение | 8 kA | |||||||||||||
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||||||||||||||
| ● при 240 В расчетное значение | 60 kA | |||||||||||||
| ● при 415 В расчетное значение | 36 kA | |||||||||||||
| ● при 500 В расчетное значение | 20 kA | |||||||||||||
| ● при 690 В расчетное значение | 15 kA | |||||||||||||
| связи | ||||||||||||||
| расположение электрического соединения для главной цепи | лицевой | |||||||||||||
| исполнение электрического соединения для главной цепи | винтовой зажим | |||||||||||||
| Механическая конструкция | ||||||||||||||
| высота | 275 mm | |||||||||||||
| ширина | 140 mm | |||||||||||||
| глубина | 117 mm | |||||||||||||
| вид креплений | жесткий монтаж | |||||||||||||
| монтажное положение | при вертикальной монтажной поверхности +/-180° поворотный, при вертикальной монтажной поверхности +/- 30° откидываемый вперед и назад | |||||||||||||
| Масса нетто ME | 5,937 kg | |||||||||||||
| условия окружающей среды | ||||||||||||||
| окружающая температура при эксплуатации | ||||||||||||||
| ● мин. | -40 °C | |||||||||||||
| ● макс. | 70 °C | |||||||||||||
| окружающая температура при хранении | ||||||||||||||
| ● мин. | -40 °C | |||||||||||||
| ● макс. | 70 °C | |||||||||||||
| Сертификаты | ||||||||||||||
| справочный идентификатор согласно DIN EN 61346-2 | Q | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
|
||||||||||||||
| последнее изменение: | 15.06.2025 | |||||||||||||
|
