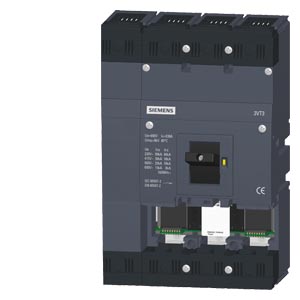

Siemens 3VT3763-3AA56-0AA0 коммутационные устройства

Name: Siemens 3VT3763-3AA56-0AA0 коммутационные устройства
Brand: Siemens
Availability: InStock

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 3VT3 HIGH SWITCHING CAPACITY ICU=65KA, 415V AC 4-ПОЛ., АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ W/O ELECTRONIC TRIP UNIT N MEASURED + SWITCHED W/O AUXILIARY TRIP UNIT W/O AUXILIARY/ALARM SWITCH WITHOUT AUXILIARY RELEASE WITHOUT AUXILIARY/ALAR

Купить 3VT37633AA560AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Технические характеристики 3VT37633AA560AA0

circuit breaker 3VT3 high breaking capacity Icu=65kA, 415V AC 4-pole; circuit breaker w/o Electronic Trip Unit N connected+measured without auxiliary release without auxiliary/alarm switch

версия

торговая марка изделия

SENTRON

наименование изделия

Компактный силовой выключатель 3VT1_5

конструкция исполнительного механизма

Перекидной рычаг

исполнение коммутационного привода электропривод

Нет

Общие технические данные

число полюсов

типоразмер автоматического выключателя

3VT3

механический ресурс (циклов) типичный

20 000

электрический ресурс (циклов) типичный

5 000

категория применения

класс мощности автоматического выключателя

частота коммутации макс.

120 1/h

напряжение

выдерживаемое импульсное напряжение расчетное значение

8 kV

класс защиты

степень защиты IP

IP40

рассеивание

мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс

25 W

Главная цепь

рабочая частота

● 1 расчетное значение

50 Hz

● 2 расчетное значение

60 Hz

рабочий ток расчетное значение

630 A

Вспомогательный контур

число переключающих контактов для вспомогательных контактов

число размыкающих контактов для вспомогательных контактов

число замыкающих контактов для вспомогательных контактов

пригодность

пригодность к использованию

Ячейка комплектного распределительного устройства без расцепителя

пригодность к использованию разъединитель

Да

Подробнее

компонент изделия

● сигнализатор срабатывания

Нет

● вспомогательный выключатель

Нет

● расцепитель напряжения

Нет

● расцепитель мин. напряжения

Нет

● расцепитель мин. напряжения с опережающим контактом

Нет

дополнение изделия опциональный электропривод

Да

функция продукта

функция изделия

● защита от замыканий на землю

Нет

● для нейтрального провода защита от коротких замыканий и перегрузки

Нет

● обнаружение потери фазы

Нет

● защита от перегрузки

Нет

короткое замыкание

ном. рабочая отключающая способность при коротком замыкании (Ics)

● при 240 В расчетное значение

75 kA

● при 415 В расчетное значение

36 kA

● при 500 В расчетное значение

20 kA

● при 690 В расчетное значение

15 kA

ном. предельная отключающая способность при коротком замыкании (Icu)

● при 240 В расчетное значение

100 kA

● при 415 В расчетное значение

65 kA

● при 500 В расчетное значение

35 kA

● при 690 В расчетное значение

20 kA

связи

расположение электрического соединения для главной цепи

лицевой

исполнение электрического соединения для главной цепи

винтовой зажим

Механическая конструкция

высота

275 mm

ширина

185 mm

глубина

117 mm

вид креплений

жесткий монтаж

монтажное положение

при вертикальной монтажной поверхности +/-180° поворотный, при вертикальной монтажной поверхности +/- 30° откидываемый вперед и назад

Масса нетто ME

7,762 kg

условия окружающей среды

окружающая температура при эксплуатации

● мин.

-40 °C

● макс.

70 °C

окружающая температура при хранении

● мин.

-40 °C

● макс.

70 °C

Сертификаты

справочный идентификатор согласно DIN EN 61346-2

справочный идентификатор согласно МЭК 81346-2:2009

Разрешения Сертификаты

Environment	General Product Approval	Test Certificates	other
Environmental Confirmations	Confirmation	Type Test Certificates/Test Report		Miscellaneous
other
Confirmation
