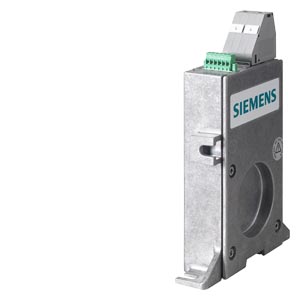

Siemens 5SD7411-2 защитное устройство

Name: Siemens 5SD7411-2 защитное устройство
Brand: Siemens
Price: 70364 RUB
Availability: InStock

РАЗРЯДНИК МОЛНИЕЗАЩИТЫ ТИП1, 1-ПОЛ,UC 800V AC ДЛЯ 2-Х ПРОВ. СЕТЬ (L,PEN), ДИСТ.СИГНАЛ. КОНТАКТ НЕ ДЛЯ DIN-РЕЙКИ

Купить 5SD74112 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 70364 руб.

Технические характеристики 5SD74112

молниезащитный разрядник типа 1, 1-пол., для 2-проводных сетей (L, PEN), UC 800 В AC с дистанционной сигнализацией не для рядного монтажа

общие характеристики

стандарт

МЭК 61643-11: 2011, EN 61643-11: 2012

наименование изделия

Устройство защиты от перенапряжений

классификация УЗИП согласно EN 61643-11

● категория испытаний I, тип 1

Да

● категория испытаний II, тип 2

Да

● категория испытаний III, тип 3

Нет

число портов УЗИП

исполнение изделия

Комбинированный отвод

исполнение полюсов

обозначение цепей защиты

L-PE

материал корпуса

Алюминий, устойчивый к воздействию соленой воды

степень загрязнения

категория перенапряжения согласно МЭК 61010-1

IV (600 В), III (1000 В)

степень защиты IP при подключении всех клемм

IP20

относительная атмосферная влажность при эксплуатации

5 ... 95 %

высота над уровнем моря при высоте над уровнем моря макс.

4 000 m

ширина

56 mm

высота

191 mm

глубина

280 mm

Электрические характеристики

тип распределительной системы

TN-C, IT

рабочее напряжение

● при переменном токе

690 V

диапазон значений рабочей частоты

50/60 Гц

длительное рабочее напряжение

● при переменном токе макс.

800 V

● между L и PE при переменном токе макс.

800 V

потребляемая полная мощность макс.

16 mVA

разрядный импульсный ток при 1 фазе при (8/20) мкс макс.

100 kA

разрядный импульсный ток

● между L и PE при (8/20) мкс

100 kA

● между L и PE при (8/20) мкс

35 kA

пиковое значение тока молнии при (10/350) мкс

● пиковое значение тока молнии между L и PE

35 kA

заряд молнии при (10/350) мкс

● заряд молнии между L и PE

17,5 A·s

удельная энергия молнии при (10/350) мкс

● между L и PE

305 kJ/?

способность гашения тока последействия

50 кА

выдерживаемый ток короткого замыкания (SCCR) при 264 В

50 kA

уровень защиты

4,5 kV

● между L и PE макс.

4,5 kV

остаточное напряжение

● между L и PE

— при ном. значении отводимого импульсного тока макс.

2,7 kV

— при 10 кА макс.

2,3 kV

— при 5 кА макс.

2,2 kV

— при 3 кА макс.

2,1 kV

порог срабатывания по импульсному напряжению при 6 кВ при (1,2/50) мкс

● между L и PE

4,5 kV

время срабатывания

100 ns

регулируемый коэффициент чувствительности тока расцепления

1,6

исполнение устройства защиты при соединении открытым треугольником

125 A перем. тока (gG)

исполнение устройства защиты при T-образном соединении

400 A перем. тока (gG)

Подсоединения/ клеммы

исполнение электрического соединения

Винтовой зажим

длина зачистки изоляции

24 mm

момент затяжки

8 ... 9 N·m

поперечное сечение подключаемого провода

● для тонкопроволочного кабеля

16 ... 50 mm²

● при жестком проводе

16 ... 50 mm²

● тонкопроволочный

16 ... 50 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

6 ... 1

исполнение резьбы соединительного болта

исполнение сигнала

Контакт сигнализации о неисправности

Indicator/remote signaling

компонент изделия дистанционный сигнальный контакт

Да

функция коммутации дистанционных сигнальных контактов

2 x нормально замкнутых контакта

рабочее напряжение дистанционных сигнальных контактов при переменном токе

30 V

рабочий ток дистанционных сигнальных контактов при переменном токе

1 500 mA ... 1,5 A

способ подключения дистанционного сигнального контакта

поперечное сечение подключаемого провода для дистанционных сигнальных контактов при жестком проводе

0,2 ... 2,5 mm²

поперечное сечение подключаемого провода для дистанционных сигнальных контактов для тонкопроволочного кабеля

0,2 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для дистанционных сигнальных контактов

24 ... 12

момент затяжки для дистанционных сигнальных контактов

0,55 N·m

длина зачистки изоляции провода для дистанционных сигнальных контактов

7 mm

NEMA/UL - Data

вид устройства защиты от импульсных перенапряжений (УЗИП) согласно UL

4CA

тип распределительной системы согласно UL

тип распределительной системы

TN-C, IT

обозначение цепей защиты согласно UL

L-G

время отклика на временное испытательное перенапряжение

● при контрольном напряжении TOV

1500 В перем. тока (5 с / withestand mode)

● при контрольном напряжении TOV (N-PE)

1960 V (200 ms / withstand mode)

измеренное ограничительное напряжение (MLV)

● между L и массой

4,37 kV

макс. длительное рабочее напряжение (MCOV)

● между L и массой

800 V

разрядный импульсный ток

● между L и массой согласно UL ном. значение

20 kA

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● согласно UL

6 ... 1

● для дистанционных сигнальных контактов согласно UL

24 ... 12

окружающая температура

● при эксплуатации

-40 ... +80 °C

● при хранении

-40 ... +80 °C

высота над уровнем моря согласно UL

13 123 ft

класс пожаростойкости согласно UL 94

Разрешения Сертификаты

General Product Approval	other		Environment
Confirmation		Confirmation	Environmental Confirmations
Environment
Environmental Confirmations

Дополнительная информация

последнее изменение:

08.04.2025

Дата
27.03.2026

Техническая документация по 5SD7411-2

MAN_L1V30836901A-01_en_en-US.pdf
размер: 47.57 Мб, страниц: 3
