Устройства защиты от перенапряжений УЗИП Siemens

Обзор

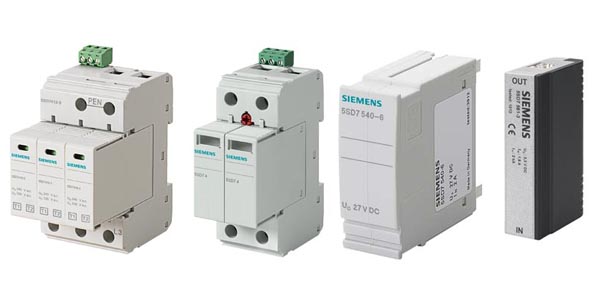

Устройства защиты от перенапряжений УЗИП Siemens (5SD7 / 5SD74 / 5SD75 / 5SD78) объединяет в себе полную профессиональную линейку модульных грозоразрядников и ограничителей перенапряжений (ОПН), разработанных для бескомпромиссной защиты электроустановок, низковольтных распределительных сетей, телекоммуникационных линий и чувствительной микропроцессорной автоматики от разрушительных импульсных скачков напряжения. Устройства этой серии мгновенно гасят колоссальные энергетические всплески, вызванные прямыми или удаленными ударами молний, а также мощными коммутационными процессами в промышленных сетях. Экосистема защиты построена по модульному принципу, где в рамках единого каталога представлены мощные разрядники токов молнии, втычные сменные защитные модули (включая специализированные серии 451-M / 451-R / 451-P) и базовые монтажные элементы на DIN-рейку [5SD7].

Особенности конструкции и модификации

Разрядники молниезащиты Тип 1 (5SD7411 / 5SD7412): мощные устройства грубой защиты, устанавливаемые на главных вводах зданий и способные безопасно отводить импульсные токи молнии (до 12.5–25 кА) в контур заземления.
Ограничители перенапряжений Тип 2 (5SD7421 / 5SD7424): аппараты средней (тонкой) защиты для установки в распределительных щитах, гасящие остаточные всплески напряжений после разрядников первого класса.
Комбинированные УЗИП Тип 1+2 (5SD7464): универсальные моноблоки «все в одном», обеспечивающие комплексную двухступенчатую защиту объекта от прямых ударов молнии и коммутационных помех.
Втычные сменные модули (451-M / 451-R / 5SD79): быстросъемные картриджи (Protection plugs) с мощными варисторами и газонаполненными разрядниками для оперативной замены поврежденного защитного элемента без демонтажа базы.
Защита сигнальных и IT-линий (5SD75 / 5SD78): специализированные субмодули и разъемы D-SUB с интегрированной микросхемой фильтрации перенапряжений для защиты интерфейсов связи RS-485, Ethernet, Profibus и цепей КИПиА.
Двухканальные и четырехканальные базовые элементы: монтажные колодки на DIN-рейку (2 wires / 4 wires), оптимизированные для быстрой фиксации втычных модулей и сквозного подключения защищаемых цепей.
Встроенная тепловая индикация: каждый защитный картридж оснащен механическим индикатором статуса («зеленый — норма / красный — требуется замена»), отображающим критический износ варистора.

Преимущества использования

Многоуровневая бескомпромиссная безопасность: защита дорогостоящих промышленных контроллеров (ПЛК), преобразователей частоты и серверов от мгновенного выгорания при грозовых штормах.
Быстрое обслуживание без отключения питания: штекерная архитектура позволяет заменить перегоревший втычной модуль 451-M за несколько секунд, не отключая силовые линии электроснабжения предприятия.
Высокая скорость срабатывания: быстродействующие полупроводниковые варисторы и газовые разрядники реагируют на импульс перенапряжения за наносекунды, мгновенно закорачивая опасный потенциал на землю.
Удобство проектирования и заказа: совместное нахождение силовых разрядников и слаботочных модулей КИПиА на одной странице позволяет полностью укомплектовать грозозащиту всего объекта в один клик.
Интеграция в цепи удаленного мониторинга: модификации устройств с сухими перекидными сигнальными контактами (Remote Signaling) для передачи статуса аварии УЗИП на диспетчерский пульт.

Область применения

Вводно-распределительные устройства (ВРУ) и ГРЩ: обязательная грозозащита главных вводов электроснабжения заводов, фабрик, ЦОД (дата-центров) и административных зданий.
Промышленные шкафы автоматики и управления: локальная защита цепей питания программируемых контроллеров SIMATIC S7, систем SIMOCODE и интерфейсных шин обмена данными.
Телекоммуникационная и серверная инфраструктура: защита базовых станций сотовой связи, радиовышек, телефонных узлов и протяженных сетей Ethernet (серии 5SD75).
Инфраструктура альтернативной энергетики: интеграция УЗИП в распределительные шкафы постоянного и переменного тока солнечных электростанций и ветрогенераторов.
Объекты транспорта и нефтегазового сектора: защита автоматики железнодорожных стрелок, сигнальных светофоров, распределительных узлов магистральных трубопроводов и насосных станций.
