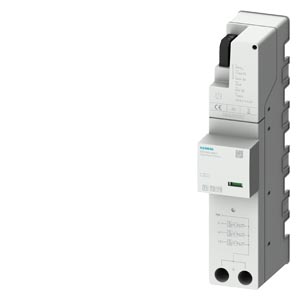

Siemens 5SD7443-8KK11 защитное устройство

Name: Siemens 5SD7443-8KK11 защитное устройство
Brand: Siemens
Price: 63141 RUB
Availability: InStock

Combination arrester type 1+2 Requirement class B+C, UC 300V Iimp=7,5kA 3-pole, 3+0 circuit for TNC monting on 40mm busbar with remote contact

Купить 5SD74438KK11 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 63141 руб.

Технические характеристики 5SD74438KK11

комбинированный ОПН, тип 1 + 2 категория требований: B+C, 300 В UC Iimp = 7,5 кА 3-пол., схема 3+0 для TNC-систем для системы сборных шин 40 мм с дистанционным индикатором

общие характеристики

стандарт

МЭК 61643-11: 2011, EN 61643-11: 2012

наименование изделия

Устройство защиты от перенапряжений

классификация УЗИП согласно EN 61643-11

● категория испытаний I, тип 1

Да

● категория испытаний II, тип 2

Да

● категория испытаний III, тип 3

Да

число портов УЗИП

исполнение изделия

Комбинация разрядников

исполнение полюсов

3/NPE

обозначение цепей защиты

L-PEN

вид креплений

монтаж на сборную шину 40 мм

материал корпуса

дюретан

степень загрязнения

категория перенапряжения согласно МЭК 61010-1

степень защиты IP при подключении всех клемм

IP20

ударное ускорение

30 gn

виброускорение при 5 Гц ... 500 Гц длительностью не более 2,5 ч на каждую ось

4,96 gn

относительная атмосферная влажность при эксплуатации

5 ... 95 %

высота над уровнем моря при высоте над уровнем моря макс.

4 000 m

ширина

47 mm

высота

224 mm

глубина

74 mm

Электрические характеристики

тип распределительной системы

TN-C

рабочее напряжение

● при переменном токе

230 V

диапазон значений рабочей частоты

50/60 Гц

длительное рабочее напряжение

● при переменном токе макс.

300 V

● между L и (PE)N при переменном токе макс.

300 V

потребляемая полная мощность макс.

1,5 mVA

разрядный импульсный ток при (8/20) мкс

20 kA

разрядный импульсный ток

● между L и (PE)N при (8/20) мкс

20 kA

● между L и N при (8/20) мкс

50 kA

● между L и PE при (8/20) мкс

50 kA

● между L и PE при (8/20) мкс

20 kA

пиковое значение тока молнии при (10/350) мкс

7,5 kA

● пиковое значение тока молнии между L и PE

7,5 kA

заряд молнии при (10/350) мкс

12,5 A·s

● заряд молнии между L и PE

3,75 A·s

удельная энергия молнии при (10/350) мкс

● между L и PE

14 kJ/?

выдерживаемый ток короткого замыкания (SCCR) при 264 В

25 kA

уровень защиты

1,5 kV

● макс.

1,5 kV

● между L и PE макс.

1,5 kV

остаточное напряжение

● при ном. значении отводимого импульсного тока макс.

1,5 kV

● при 5 кА макс.

1,1 kV

● между L и (PE)N

— при ном. значении отводимого импульсного тока макс.

1,5 kV

— при 5 кА макс.

1,1 kV

● между L и PE

— при ном. значении отводимого импульсного тока макс.

1,5 kV

— при 5 кА макс.

1,1 kV

● между N и PE

— при ном. значении отводимого импульсного тока макс.

1,5 kV

— при 5 кА макс.

1,1 kV

порог срабатывания по импульсному напряжению при 6 кВ при (1,2/50) мкс

1,5 kV

● между L и PE

1,5 kV

время срабатывания

100 ns

● между L и (PE)N

100 ns

исполнение устройства защиты при соединении открытым треугольником

315 A AC (gG)

исполнение устройства защиты при T-образном соединении

315 A перем. тока (gG)

Подсоединения/ клеммы

исполнение электрического соединения

втычный вариант, для шины 40 мм

момент затяжки

4,5 N·m

поперечное сечение подключаемого провода

● для тонкопроволочного кабеля

10 ... 25 mm²

● при жестком проводе

10 ... 35 mm²

● тонкопроволочный

10 ... 25 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

12 ... 2

исполнение резьбы соединительного болта

исполнение сигнала

оптический, контакт телесигнализации

Indicator/remote signaling

компонент изделия дистанционный сигнальный контакт

Да

функция коммутации дистанционных сигнальных контактов

НО/НЗ

рабочее напряжение дистанционных сигнальных контактов при переменном токе

125 ... 250 V

рабочий ток дистанционных сигнальных контактов при переменном токе

1 mA

способ подключения дистанционного сигнального контакта

безвинтов./втычн.

поперечное сечение подключаемого провода для дистанционных сигнальных контактов при жестком проводе

0,25 ... 1,5 mm²

поперечное сечение подключаемого провода для дистанционных сигнальных контактов для тонкопроволочного кабеля

0,25 ... 1,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для дистанционных сигнальных контактов

24 ... 16

длина зачистки изоляции провода для дистанционных сигнальных контактов

12 mm

NEMA/UL - Data

тип распределительной системы

TN-C

время отклика на временное испытательное перенапряжение

● при контрольном напряжении TOV

442 В AC (120 мин/режим устойчивости)

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● для дистанционных сигнальных контактов согласно UL

24 ... 16

окружающая температура

● при эксплуатации

-40 ... +85 °C

● при хранении

-40 ... +80 °C

класс пожаростойкости согласно UL 94

Разрешения Сертификаты

General Product Approval			other
Confirmation
other	Environment
Confirmation	Environmental Confirmations	Environmental Confirmations

Дополнительная информация

последнее изменение:

17.07.2025

Дата
27.03.2026

Техническая документация по 5SD7443-8KK11

MAN_L1V30836901A-01_en_en-US.pdf
размер: 47.57 Мб, страниц: 3
